3 Lieferumfang

3 Lieferumfang
3.1 Grundgerät mit Schaltkasten
Die Wärmepumpe enthält unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom Kyoto-Protokoll er-
fasste fluorierte Kältemittel R410A. Angaben zum GWP-Wert und CO
des Kältemittels finden sich im Kapitel Geräteinformation. Es ist FCKW-frei, baut kein
Ozon ab und ist nicht brennbar.




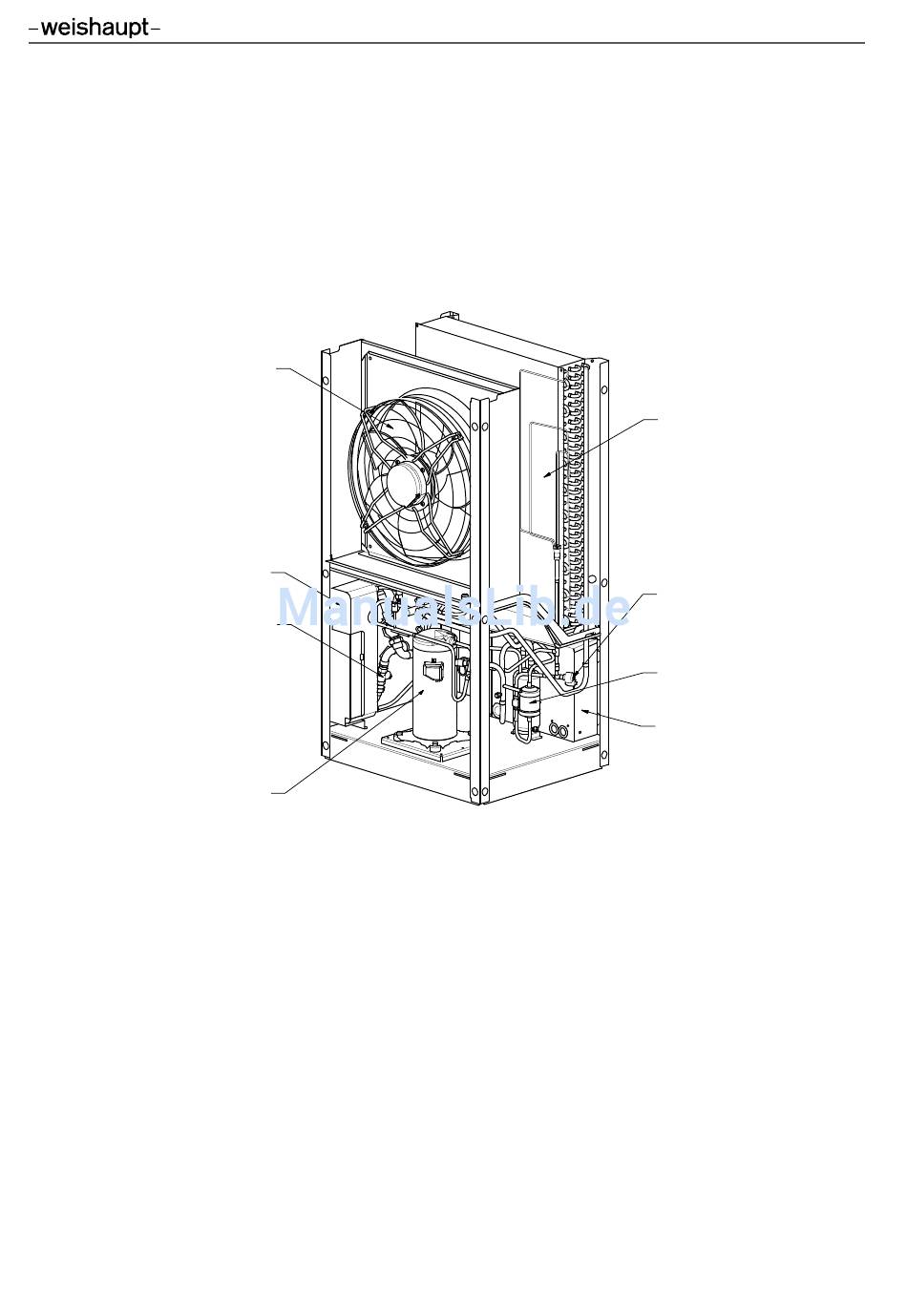

1. Ventilator
2. Verflüssiger
3. Verdichter
4. Verdampfer
5. Expansionsventil
6. Filtertrockner
7. Schaltkasten
8. Schmutzfänger
Im Schaltkasten befinden sich Leistungsschütze, Sanftanlauf-Einheit und die erwei-
terte Reglereinheit. Diese überwacht und steuert alle Wärmepumpensignale und kom-
muniziert mit dem Wärmepumpenmanager.
Kommunikations- und Steuer- bzw. Lastleitung, die getrennt voneinander verlegt wer-
den sollten, werden durch den Leitungseinführungsbereich an der Grundplatte geführt.
Durch Abnehmen der seitlichen Abdeckung sind die Anschlussklemmmen direkt er-
reichbar.
6
-Äquivalent
2
