3. Die mitgelieferten UHF–Antennen an den BNC–Steckverbindern an der Frontabdeckung, wie in Abbildung 26 dar-
gestellt, anschließen. Für optimale Leistung die Antennenspitzen im Winkel von 455 aus der Senkrechten vonein-
ander weg richten.
ANSCHLIESSEN VON FRONTMONTIERTEN ANTENNEN AN BNC–STECKVERBINDERN
Entfernte Installation der Antenne
HINWEIS: Der Antennen–Fernmontagesatz UA500 wird separat verkauft.
1. Die beiden Trennwandadapter durch die größeren Öffnungen in jeder Seite der Frontabdeckung einsetzen und von
beiden Seiten mit den mitgelieferten Befestigungsteilen sichern. Siehe Abbildung 27.
2. Die Antennenkabel an den Empfänger und die Trennwandadapter anschließen.
3. Das verlustarme Shure UA825 oder UA850 Antennenkabel (RG–8 oder gleichwertig) an die Trennwandadapter
anschließen.
4. Shure UA820A Halbwellenantennen an das Ende der Antennenkabel anschließen (Adapter erforderlich).
5. Die Antennen mit den Shure UA500 Montagehalterungen befestigen. Für optimale HF–Leistung bei entfernter Auf-
stellung der Antennen nicht die mitgelieferten Viertelwellenantennen verwenden. Nur die Halbwellenantennen
UA820A verwenden.
HINWEIS: Zur Verbesserung der Leistung den wahlweise lieferbaren Leitungsverstärker UA830A mit einem Vertei-
lungsverstärker UA845 verwenden.

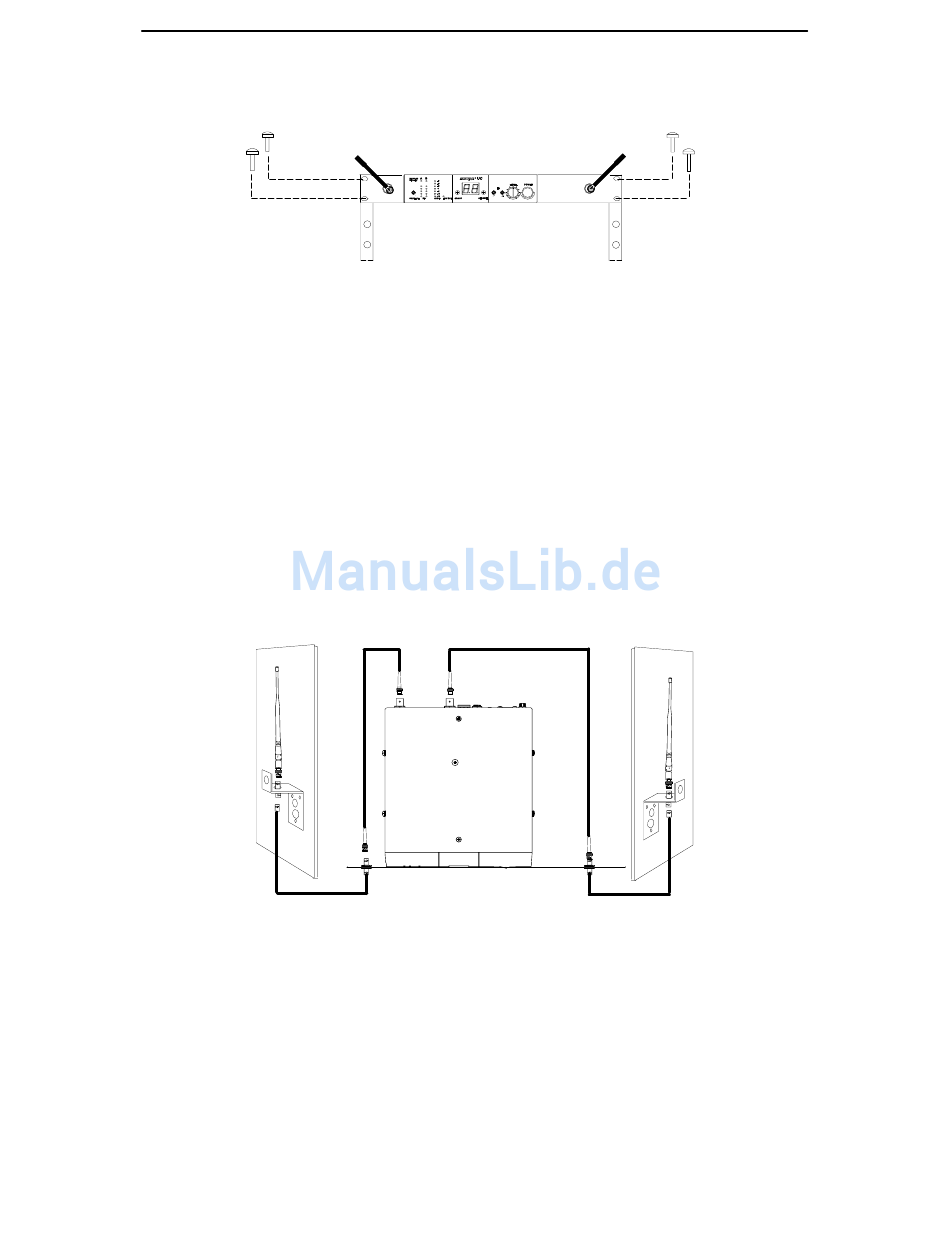

ABBILDUNG 26
EMPFÄNGER
(ANSICHT VON OBEN)
ENTFERNTE INSTALLATION DER ANTENNEN
ABBILDUNG 27
– 56 –
