DEUTSCH
UC1
SYSTEMBESCHREIBUNG
Das Shure UC–Drahtlossystem ist ein frequenz–agiles, Diversity–Drahtlossystem, das im UHF–Band arbeitet. So-
wohl der Empfänger als auch der Sender sind durch phasensynchronisierte Schleifenschalttechnik (PLL) mikropro-
zessorgesteuert, damit ein klares, einheitliches Signal erzielt wird. Der Empfänger hat halbe Rackgröße und kann in
einem standardmäßigen 19 Zoll (482 mm) Audiogeräte–Rack montiert werden. Jedes Shure UC–Drahtlossystem
umfaßt die folgenden Komponenten:
UC1 am Körper getragener Sender mit entweder einem Lavalier–Mikrofon, einem Kopfbügelmikrofon, einem Mu-
sikinstrumenten–Mikrofon oder –Kabel
oder
UC2 handgehaltener Mikrofonsender mit einer Auswahl austauschbarer Mikrofonköpfe, einschließlich:
•
SM58
elektrodynamisches Nierenmikrofon
•
DETA 58A
Supernieren–Superdynamisches Mikrofon
•
SM87 Supernieren–Kondensatormikrofon
•
BETA 87A oder BETA 87C Spitzenqualität–Kondensatormikrofon
und ein
UC4 Diversity–Empfänger mit Netzanschlußteil, Antennen und Rack–Montage–Befestigungsteilen.
Zubehör umfaßt einen entfernten Ton–Stummschalter für am Körper getragene Sender, ein Antennenverteilersy-
stem, eine passive Antennenweiche/Kombinator und Befestigungsteile für entfernte oder vorderseitige Montage der
Antenne. Alles Zubehör ist separat erhältlich.
SYSTEMTECHNISCHE EIGENSCHAFTEN
•
Betrieb im UHF–Band. Das Shure UC–System arbeitet im UHF–Frequenzband, das weniger stark ausgelastet
als das VHF–Band ist. Bei UHF–Systemen treten gewöhnlich weniger Interferenzen auf, als in VHF–Systemen.
•
Frequenz–Agilität. Die Frequenzen von UC–Sendern und –Empfängern können geändert werden, um HF–Interfe-
renzen zu vermeiden. Das gewährleistet interferenzfreien Betrieb, auch in stark ausgelasteten HF–Umgebungen.
•
Halbrack–Empfängerbauweise. Der UC4–Empfänger ist im Halbrack–Format gebaut, um Rack–Platz einzu-
sparen. Der UC4–Empfänger wird mit den Befestigungsteilen für Einzel– und Doppel–Rack–Montage geliefert.
•
MARCAD–Diversity. Die einzigartige Shure MARCAD Maximalverhältnis–Schalttechnik (Maximum Ratio Combining
Audio Diversity) überwacht Signale von beiden Empfängerabschnitten und kombiniert diese in ein einziges Ausgangs-
signal. MARCAD bietet überlegenen Empfang und außergewöhnliche Sicherheit gegenüber Signalausfällen.
•
Eingebauter Equalizer (am Empfänger). Damit der Frequenzgang auf andere Geräte im System abgestimmt
werden kann.
•
Tasten–Rauschsperre–Schaltkreis. Verhindert, daß unerwünschtes Rauschen in das System gelangt, ein-
schließlich Brumm, der beim Ein– und Ausschalten des Senders auftritt.
•
Rauschsperrenschaltkreis. Analysiert die Signalqualität anstelle der Signalstärke und eliminiert dadurch die
Möglichkeit von störenden Rauschbündeln.
•
Zwei HF–Messer (am Empfänger). Zeigen die empfangene Signalstärke an jeder Antenne an und erleichtern
dadurch die Identifizierung von toten Punkten auf der Bühne.
•
Tonmesser (am Empfänger). Dient zum Überwachen des empfangenen Tonpegels und hilft bei der Optimie-
rung der Einstellung der Senderverstärkung.
•
Logik Ein/Aus–Anschlußklemme ( am Empfänger). Bietet eine Logikschnittstelle für externe Geräte.
•
Vorkonfigurierte Einstellung von Gruppe/Kanal und Frequenz. Stellt sicher, daß Frequenzkompatibilität ge-
währleistet ist und vereinfacht die Installation mehrerer UC–Systeme. Eine
Satz aus Frequenzen oder Kanälen, die keine gegenseitigen Interferenzen erzeugen.
•
Optionale Fernstummschaltung bei am Körper getragenen Sendern. Dient zum externen Stummschalten
von am Körper getragenen Sendern während der Vorstellung.
UC2

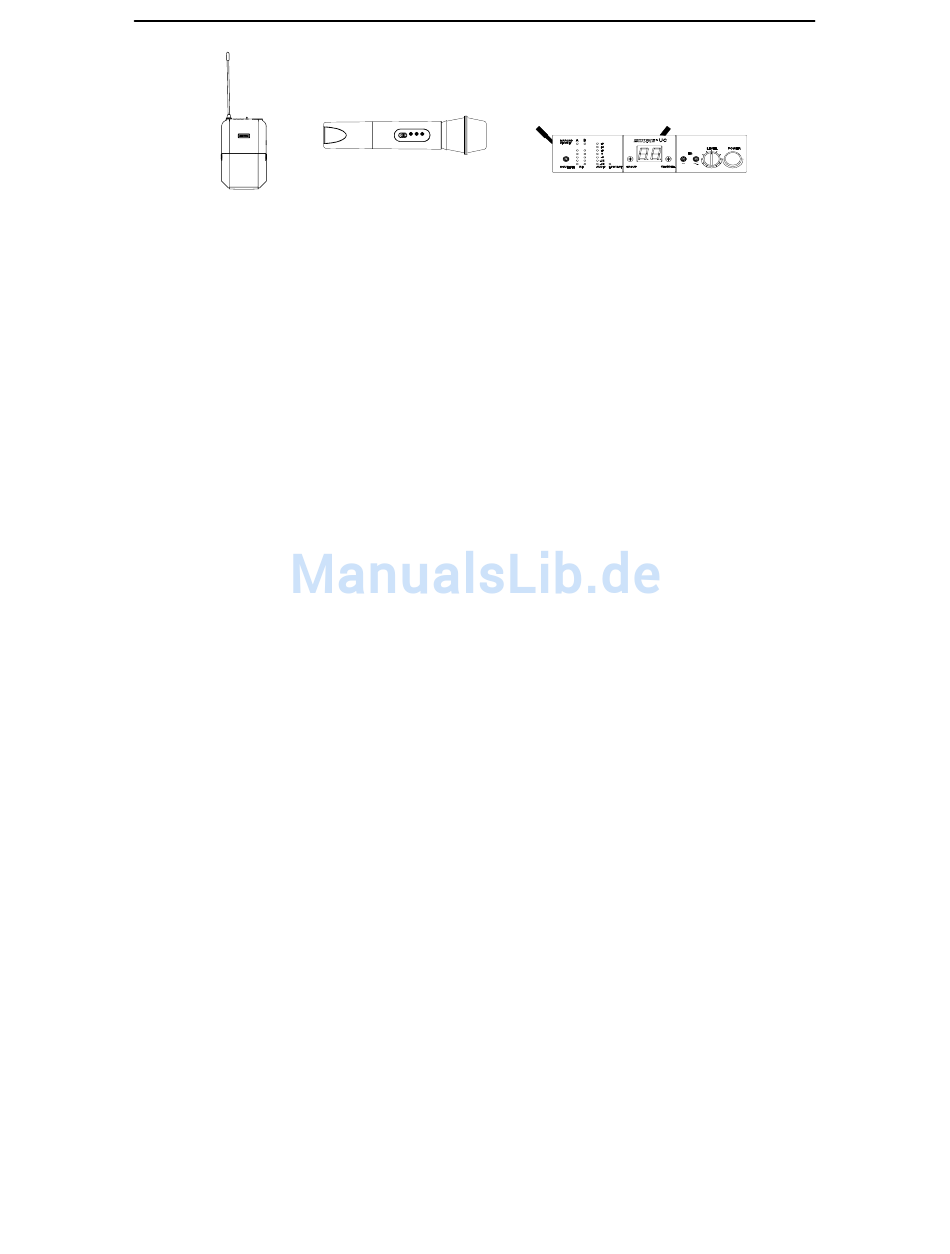

KOMPONENTEN DES UC–DRAHTLOSSYSTEMS
ABBILDUNG 1
– 42 –
UC4
Gruppe" ist ein vorkonfigurierter
„
DEUTSCH
