EMPFÄNGERMONTAGE
Tischmontage
Um einen Empfänger auf einem Tisch oder einer anderen waagrechten Fläche zu montieren, die Haftpuffer an den
unteren Ecken des Empfängers anbringen und den Empfänger auf der Montagefläche aufstellen. Siehe Abbildung 20.
Rack–Montage eines einzelnen Empfängers
Zur Montage eines einzelnen Empfängers in einem Audiogeräte–Rack den Einzel–Rack–Montagesatz auswählen,
der mit dem System mitgeliefert wird, und wie folgt vorgehen:
1. Die beiden Schrauben an der rechten und linken Seite des Empfängers entfernen. Siehe Abbildung 21.
2. Die großen Montagehalterungen auf beiden Seiten des Empfängers über den Löchern plazieren und mit den in
Schritt 1 entfernten Schrauben befestigen. Eine der Halterungen ist länger als die andere.
EMPFÄNGER UC4
(ANSICHT VON OBEN)
VORNE
HINWEIS: Wenn die Antennen nicht mit einem Frontmontagesatz UA600 vorne montiert werden, die Kunststoff-
stopfen in die Halterungslöcher einsetzen.
3. Den Empfänger mit den vier mitgelieferten Schrauben an einem 19 Zoll–Audiogeräte–Rack befestigen.
R
TISCHMONTAGE DES EMPFÄNGERS UC4
ANTENNEN–HALTESTECKER
RACK
RACK–MONTAGE EINES EINZELNEN EMPFÄNGRES UC4
ABBILDUNG 21

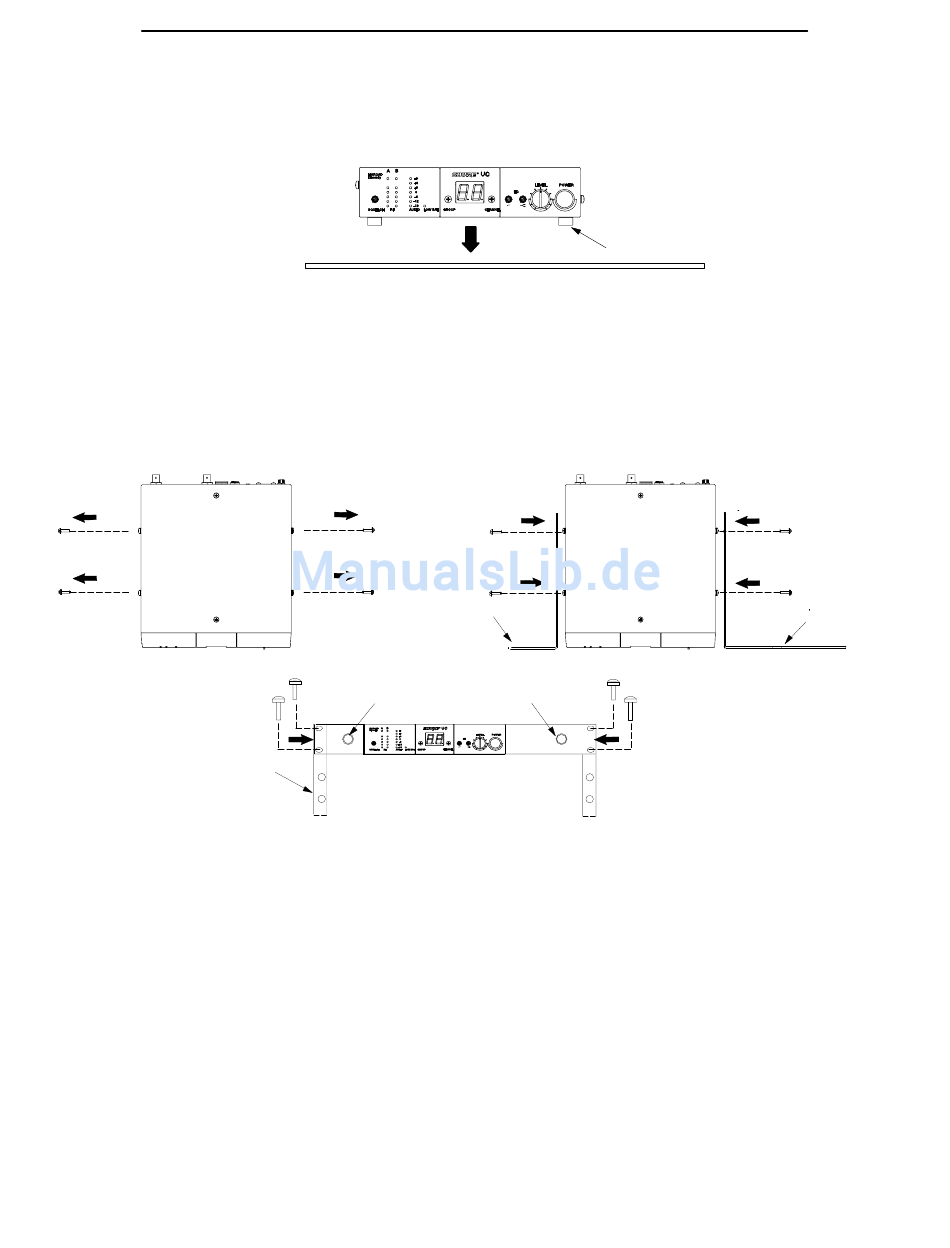

ABBILDUNG 20
EMPFÄNGER UC4
(ANSICHT VON OBEN)
HALTERUNG
– 53 –
GUMMI–STANDFÜSSE
VORNE
DEUTSCH
HALTERUNG
