DER TRANSMIXER P2T

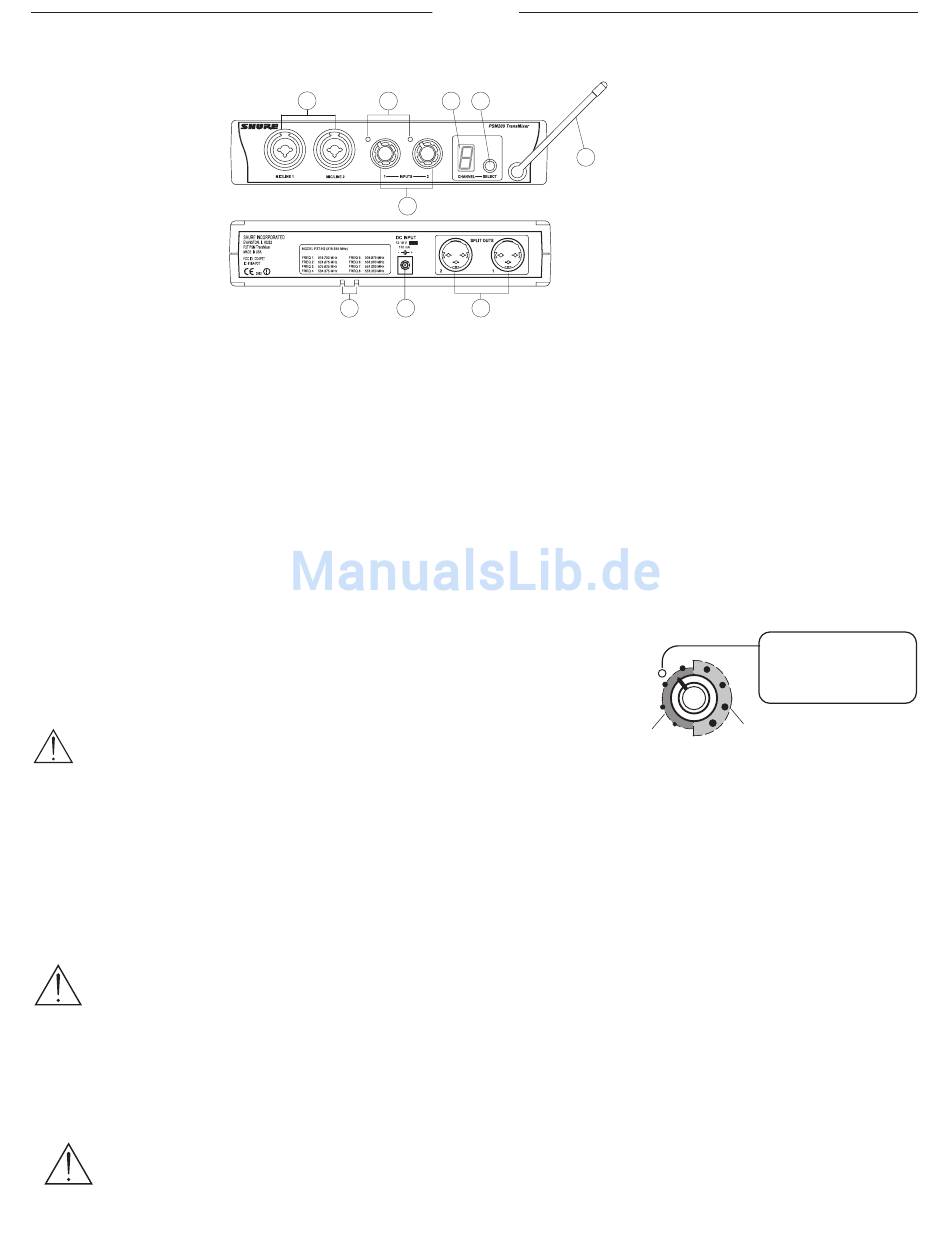

Bedienelemente und technische Eigenschaften
VORDERSEITE
RÜCKSEITE
1.
MIKROFON/LINE-EINGANGSBUCHSEN (MIC/LINE):
Elektronisch symmetrierte XLR/6,3-mm-Klinken-Eingänge
für Mikrofon- oder Line-Pegel-Signale.
2.
Signal-/Übersteuerungs-LEDs:
Signalstatus des entsprechenden MIKROFON/LINE-Ein-
gangs an, wie im nachfolgenden Abschnitt Audio-Eingän-
ge und -Ausgänge erläutert wird.
3.
EINGANGSREGLER (INPUTS):
entsprechenden Eingänge.
4.
EMPFANGSKANAL-LED-Anzeige (CHANNEL):
den verwendeten Sendekanal (1-8) an.
5.
FREQUENZWAHLSCHALTER (SELECT):
eines Sendekanals.
Audio-Eingänge und -Ausgänge
Die Eingangsregler (INPUTS) regeln sowohl MIKROFON- als auch LINE–Pegelsignale.
Als Faustregel wird empfohlen, den Regler für Line-Pegelsignalelinks von der 12-Uhr-
Stellung und für Mikrofon-Pegelsignale rechts von der 12-Uhr-Stellung einzustellen.
Die Signal/Übersteuerungs-LEDs beobachten. Wenn sie ständig rot aufleuchten, den
Pegel mit dem entsprechenden Eingangsregler verringern.
HINWEIS: Wenn der Pegel bis auf den Minimalwert verringert wurde und die LED
immer noch rot aufleuchtet, ist der Ausgangspegeldes Zuspielgerätes (Mischpult,
Click-Track, Digitalsequenzer usw.) zu hoch und muss verringert werden
Das Audiosignal wird durch den TransMixer durchgeschleift und liegt an der entsprechenden Ausgangsbuchse (SPLIT OUT) auf der
Rückseite des Geräts an. Die Pegeleinstellungen wirken sich nicht auf den Signalpegel an den Ausgängen aus.
* Die Eingänge des P2T verfügen über einen Limiter, der automatisch aktiviert wird, wenn der Eingangspegel zu hoch ist.
Phantomspeisung
Obwohl der TransMixer selbst über keine Phantomspeisung für Kondensatormikrofone verfügt, können die Ausgänge (SPLIT OUT)
Phantomspeisung von einem Phantomspeisegerät zu einem Mikrofon durchleiten, das an die zugehörige Eingangsbuchse angeschlos-
sen ist. Phantomspeisegeräte können an den TransMixer angeschlossen werden, ohne diesen zu beschädigen.
VORSICHT: Eine „Direct Box" verwenden, wenn Gitarren, Keyboards und andere Instrumente über den P2T an ein Mischpult-
angeschlossen werden. Die Phantomspeisung, die Mischpulte für Mikrofone bereitstellen, kann andere Instrumente beschä-
digen. Das Instrument an die Direct Box anschließen und dann die Direct Box an den Eingang des TransMixer anschließen.
Auswahl eines Sendekanals
1.
Den SELECT-Knopf drücken und festhalten, bis die LED-Anzeige (CHANNEL) zu blinken beginnt.
2.
Wenn die LED-Anzeige blinkt, den SELECT-Regler erneut drücken, um zum gewünschten Sendekanal weiterzuschalten.
3.
Den Regler loslassen. Nach 4 Sekunden blinkt die Anzeige nicht mehr, und der P2T schaltet automatisch auf den vorgegbenen
Kanal um.
WICHTIG:
Niemals mehr als EINEN TransMixer auf denselben Sendekanal einstellen; andernfalls kommt es zu Störungen.
DEUTSCH
1
2
4
5
3
9
7
8
Die Farbe zeigt den
Zur Aussteuerung der
Zeigt
Zur Auswahl
35
6
6.
Antenne:
Fest montierte, bruchfeste Sendeantenne.
7.
Netzkabel-Zugentlastung:
gung durch diese Schlitze führen, um ein versehentliches
Herausziehen des Steckers zu verhindern.
8.
GLEICHSTROMEINGANG (DC IN):
diese Buchse anschließen. Das Gerät kann nur durch ein
Ausstecken des Netzteils abgeschaltet werden.
9.
AUDIO-AUSGÄNGE (SPLIT OUT):
seite eingespeisten Signale werden hier unverändert
wieder ausgegeben. Die Pegel-Einstellungen wirken sich
nicht auf die Ausgangspegel aus.
.
Das Kabel der Stromversor-
Das Netzteil an
Die auf der Vorder-
EINGANGS–LED
ROT — Limiter aktiv*
GELB — Nominalpegel
GRÜN — Signal vorhanden
