BETRIEB DES AM KÖRPER GETRAGENEN SYSTEMS UC1
1. Den am Körper getragenen Sender UC1 am Gürtel, Hosen–/Rockbund oder Gitarrengurt befestigen.
2. Das Lavalier–Mikrofon, das Kopfbügelmikrofon, das Mikrofon WM98 oder das Instrumentenadapterkabel an den
Sender UC1, wie in Abbildung 8 dargestellt, anschließen.

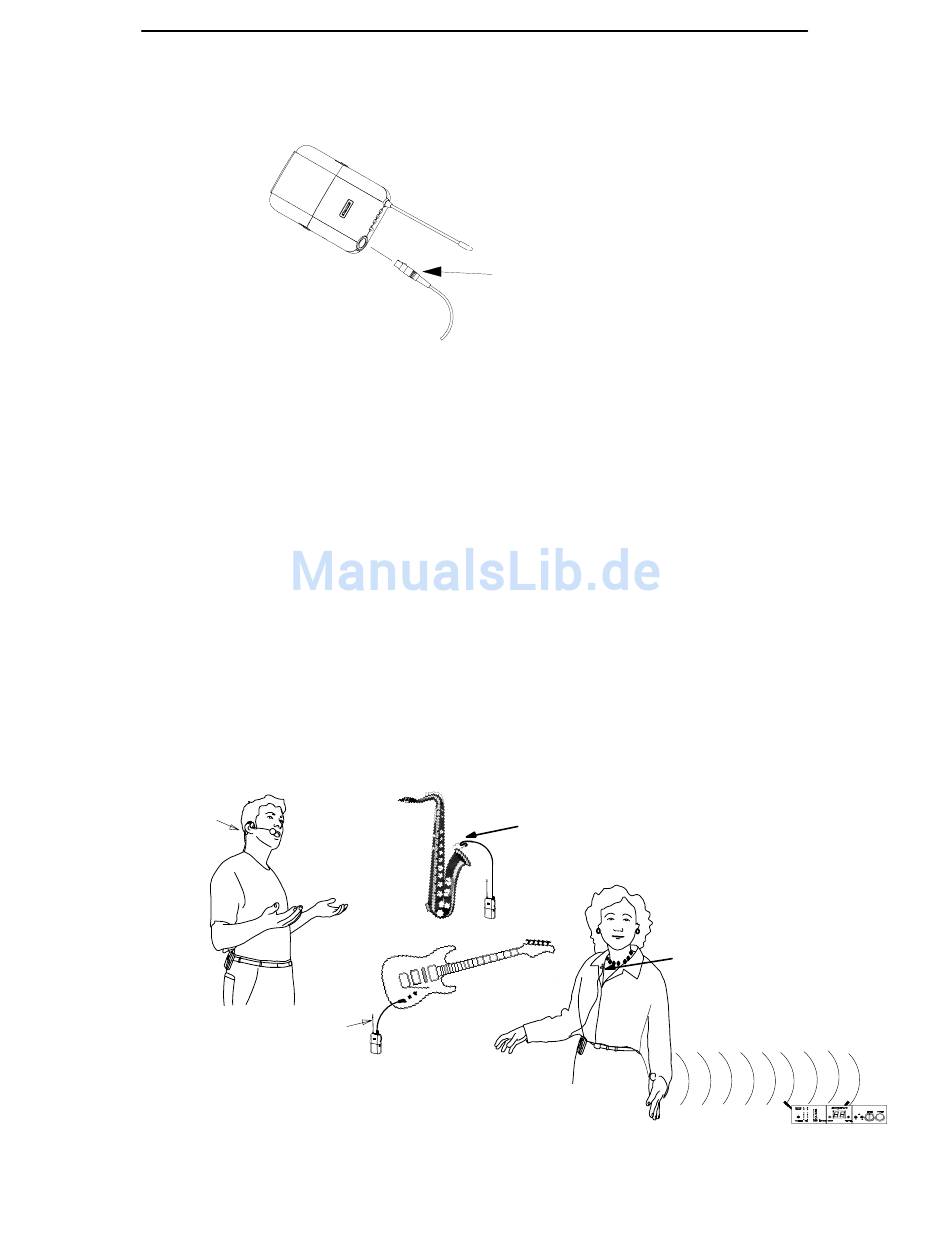

ANSCHLIESSEN EINES MIKROFONS ODER INSTRUMENTENADAPTERKABELS AN DEN SENDER UC1
3. Wenn ein Lavalier–Mikrofon verwendet wird, sollte dieses an die Krawatte, den Aufschlag oder an ein anderes Klei-
dungsstück gesteckt werden. Für optimale Ergebnisse das Mikrofon 15 bis 20 cm unter dem Kinn anbringen.
4. Bei Verwendung eines Musikinstrumenten–Adapterkabels muß dieses an das Musikinstrument angeschlossen werden.
5. Bei Verwendung eines Kondensatormikrofons WM98 muß dieses an der Schalltrichter–Halterung Shure A98KCS,
die auf dem Trichter des Schalltrichters befestigt ist, angebracht werden. Siehe Abbildung 9.
6. Den EIN/AUS–Schalter des Senders auf EIN stellen. Eine der drei Sender–LEDs leuchtet auf. Wenn keine LEDs
leuchten, die Batterie wechseln.
7. Den Empfänger einschalten, indem der EIN–Schalter gedrückt wird. Die LED–Anzeige und die HF–LEDs des Emp-
fängers leuchten auf.
8. Darauf achten, daß der Sender und der Empfänger auf die gleiche Gruppe und den gleichen Kanal eingestellt sind.
Falls notwendig, die Einstellungen entweder auf dem Sender oder auf dem Empfänger ändern.
9. Zu sprechen anfangen oder das Musikinstrument spielen. Den Ausgangspegelschalter (OUTPUT LEVEL) auf dem
Empfänger nach Bedarf verdrehen, um den gewünschten Empfänger–Ausgangspegel zu erhalten. (Das hat kei-
nen Einfluß auf den Status der Ton–LEDs.)
HINWEIS: Wenn die roten SPITZEN–LEDs auf dem Empfänger bei den lautesten Tönen nicht flackern, oder wenn
sie immer aufleuchten, muß die Senderverstärkung u.U. erhöht bzw. verringert werden. Siehe Absatz
des Sendertonverstärkungspegels". Wenn das System immer noch nicht sachgerecht funktioniert, muß in der Ta-
belle zur Störungssuche" in dieser Anleitung nachgeschlagen werden.
„
10. Nach der Vorstellung oder Präsentation den EIN/AUS–Schalter des Senders auf AUS stellen, damit kein Batteries-
trom mehr verbraucht wird.
KOPFBÜGELMIKROFON
WH20
INSTRUMENTENADAPTERKABEL
WA302
ABBILDUNG 8
BETRIEB DES AM KÖRPER GETRAGENEN SYSTEMS
ABBILDUNG 9
– 48 –
MIKROFONKABEL ODER
NSTRUMENTENADAPTERKABEL
MIK WM98 UND
SCHALLTRICHTER–HALTERUNG
A98KCS
DEUTSCH
Einstellung
„
LAVALIER–MIKROFON
