DEUTSCH
BETRIEB DES HANDGEHALTENEN SYSTEMS UC2
1. Den EIN/AUS–Schalter des Senders auf EIN stellen. Eine der drei Sender–LEDs leuchtet auf. Wenn keine LEDs
leuchten, die Batterie wechseln.
2. Den Empfänger einschalten, indem der EIN–Schalter gedrückt wird. Die LED–Anzeige und die HF–LEDs des Emp-
fängers leuchten auf.
3. Darauf achten, daß der Sender und der Empfänger auf die gleiche Gruppe und den gleichen Kanal eingestellt sind.
Falls notwendig, die Einstellungen entweder auf dem Sender oder auf dem Empfänger ändern.
4. Zu sprechen anfangen oder in das Mikrofon singen. Den Ausgangspegelschalter (OUTPUT LEVEL) auf dem Emp-
fänger nach Bedarf verdrehen, um den gewünschten Empfänger–Ausgangspegel zu erhalten. (Das hat keinen Ein-
fluß auf den Status der Ton–LEDs.) Siehe Abbildung 10.
HINWEIS: Wenn die roten SPITZEN–LEDs auf dem Empfänger bei den lautesten Tönen nicht flackern, oder wenn
sie immer aufleuchten, muß die Senderverstärkung u.U. erhöht bzw. verringert werden. Siehe Absatz
des Sendertonverstärkungspegels". Wenn das System immer noch nicht sachgerecht funktioniert, muß in der Ta-
belle zur
Störungssuche" nachgeschlagen werden.
„
5. Nach der Vorstellung oder Präsentation den EIN/AUS–Schalter des Senders auf AUS stellen, damit kein Batteries-
trom mehr verbraucht wird.
ÄNDERN DER SENDEREINSTELLUNGEN
Einstellen des Sendertonverstärkungspegels
Der Tonverstärkungspegel des Senders wurde im Werk voreingestellt, damit bei den meisten Anwendungen eine
zufriedenstellende Ausgabe gewährleistet ist. Für lauten Gesang oder Musikinstrumente mit hoher Ausgangsleistung
ist der voreingestellte Pegel jedoch u.U. zu hoch. Das wird durch kontinuierliches Leuchten der roten Ton–LED auf
dem Empfänger ausgewiesen. Für leise Sprech– oder Gesangsstimmen ist die Werkseinstellung u.U. zu niedrig. Das
wird ausgewiesen, indem die gelbe Tonpegel–LED auf dem Empfänger nicht aufleuchtet.
Um den Tonpegel einzustellen, das Batteriefach öffnen und die Tonverstärkungsregelung des Senders ausfindig
machen. Den mitgelieferten Schraubenzieher für die Justierung verwenden. Siehe Abbildung 11.
Bei Anwendungen mit hohem Schalldruckpegel, wie z.B. lautem Singen oder Spielen, die Tonverstärkungsregelung
nach links drehen (während das Mikrofon verwendet wird), bis die roten Tonpegel–LEDs auf dem Empfänger bei den
lautesten Tönen flackern.
Bei Anwendungen mit geringem Schalldruckpegel, wie z.B. leisem Singen oder Spielen, die Tonverstärkungsrege-
lung nach rechts drehen, bis die roten Tonpegel–LEDs auf dem Empfänger bei den lautesten Tönen flackern.
HINWEIS:Bei Gitarren wird die Minimaleinstellung (Linksanschlag) empfohlen. Bei Verwendung des Shure WH10TQG
Kopfbügelmikrofons die Verstärkungsregelung bis zum Rechtsanschlag drehen. Nach Bedarf wieder leicht zurückdrehen.
BETRIEB DES HANDGEHALTENEN SYSTEMS

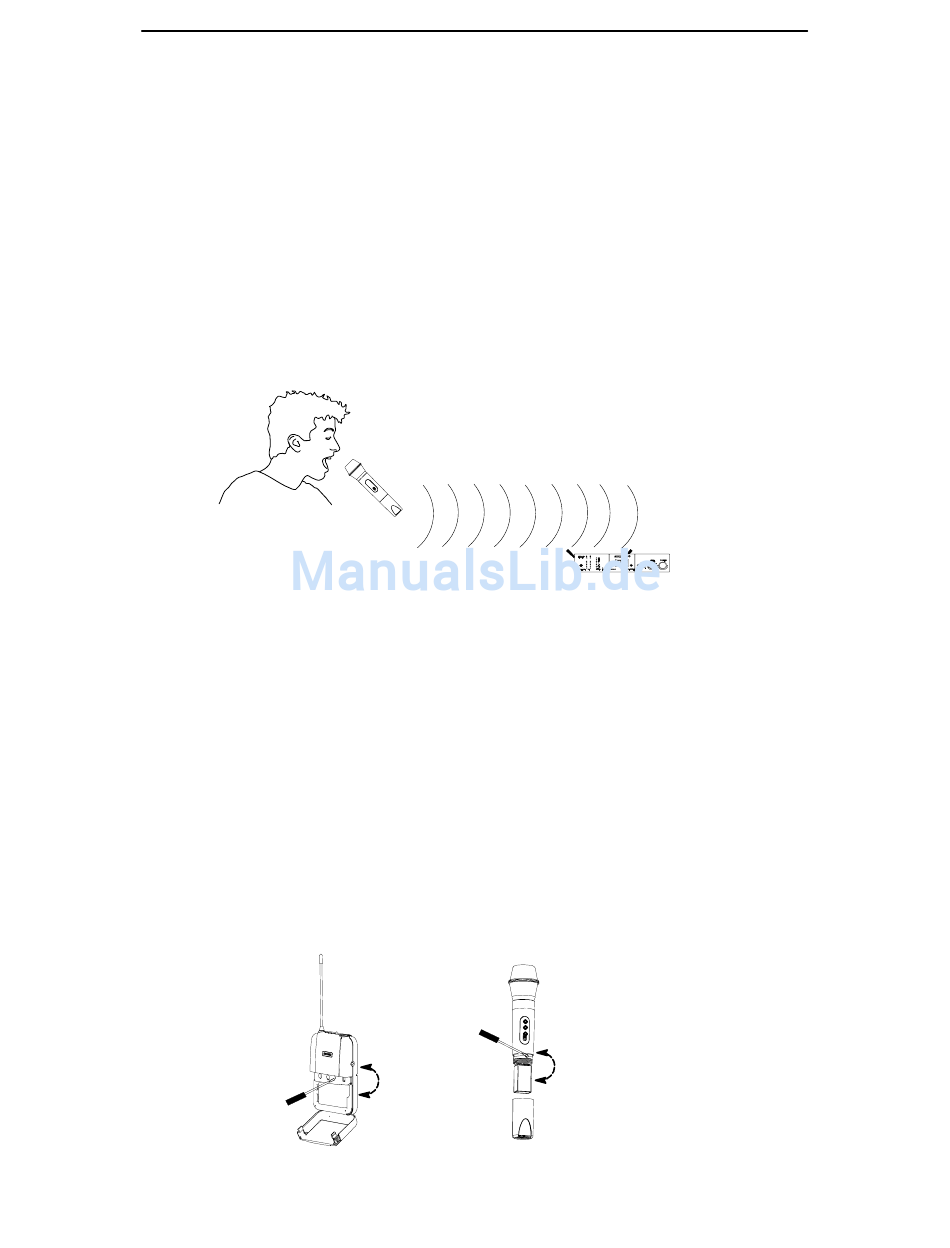

ABBILDUNG 10
VERSTÄRKUNG
VERRINGERN
VERSTÄRKUNG
ERHÖHEN
EINSTELLEN DES SENDERTONVERSTÄRKUNGSPEGELS
ABBILDUNG 11
– 49 –
VERSTÄRKUNG
VERRINGERN
VERSTÄRKUNG
ERHÖHEN
DEUTSCH
