Bau- und Betriebsanleitung
Feuerwehrfahrzeug HTLF 16/20 MAN
Baustufe 6
25
No.
3303

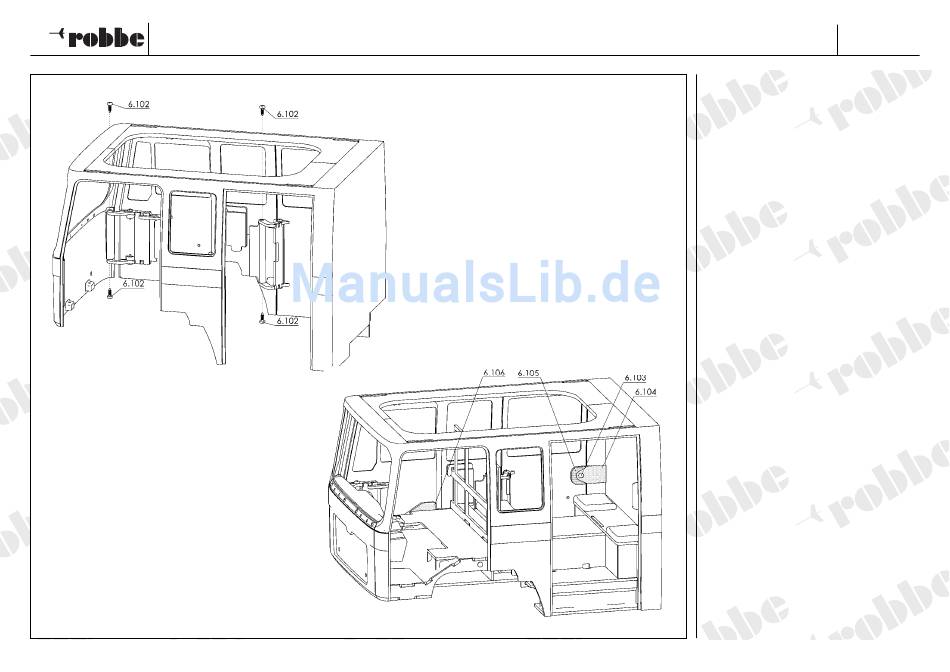

Baustufe 6.4.2 Türenmontage Fahrerhaus
• Hinweis: Zur besseren Übersicht wurden in
dieser Ansicht die Innenausbauteile ausge-
blendet. Die Montage ist auch mit einge-
bauten Innenausbauteilen möglich. Ein
Kreuzschlitzschraubendreher mit magneti-
sierter Spitze ist dabei sehr hilfreich.
• Vormontierte Türen mit Schrauben 6.102
an die entsprechenden Halterungen des
Fahrerhauses schrauben. Schrauben nicht
festziehen, da die Türen innerhalb der vor-
gegebenen Möglichkeiten der Scharniere
beweglich bleiben sollen.
Hinweis: Um die Vordertüren korrekt zu
schließen, müssen diese von Hand etwas
nach vorne bewegt werden. Dies ermöglicht
das Ausrichten der Position im geschlosse-
nem Zustand der Vordertüren.
Baustufe 6.4.3 Türen ausrichten
• Teile lt. Zeichnung „A" / „F" austrennen.
• Alle Türen an den Außenkonturen ausrich-
ten und provisorisch mit Tesafilm o.ä. fixie-
ren.
• Magnet 6.103 in Magnethalter 6.104 kle-
ben, von innen an den entsprechenden
Magnet der hinteren Türen setzen, ausrich-
ten und mit der Fahrerhausrückwand ver-
kleben.
• Zentrierplatte 6.105 bündig zur Kontur des
Magnethalters an die Hinteren Türen kle-
ben.
• Türauflagen
vorn
6.106,
an
Innenausbau
aufliegend,
an
Vordertüren kleben.
• Tesafilm
entfernen,
Gängigkeit
Schließverhalten der Türen prüfen.
dem
die
und
