Bau- und Betriebsanleitung
Feuerwehrfahrzeug HTLF 16/20 MAN
Baustufe 6
12
No.
3303
Baustufe 6.0.1,

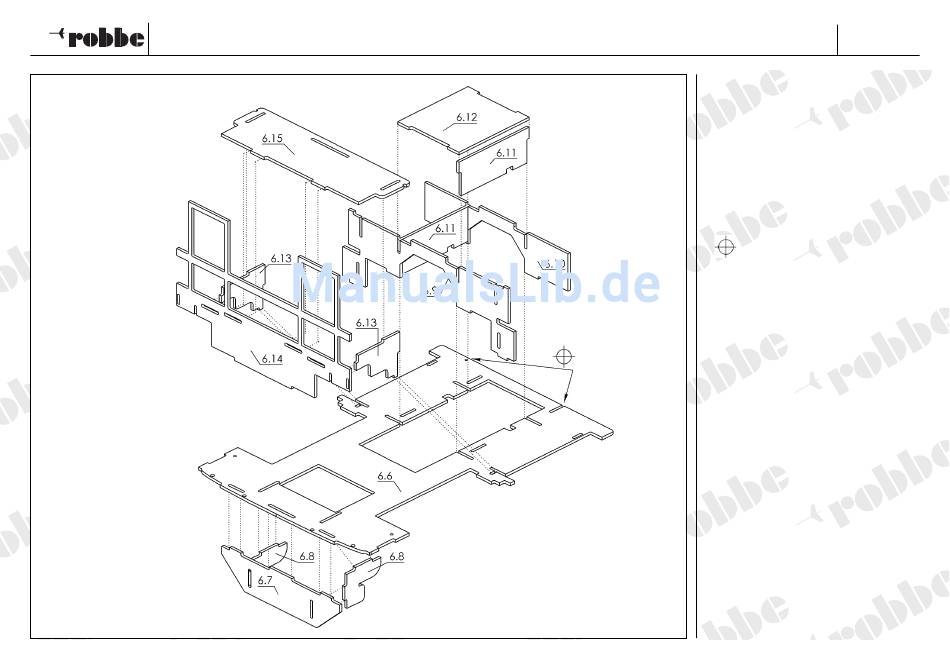

Zusammenbau Innenausbau:
Achtung: Der Innenausbau stellt die tragende
Funktion
der
später
folgenden
Fahrerhausteile dar. Es sollte daher beim
Zusammenbau der Frästeile mit größtmögli-
cher Sorgfalt vorgegangen werden, um spä-
tere nur schwer auszugleichende Verzüge
des Fahrerhauses zu vermeiden.
• Teile lt. Zeichnung „A" / „F" austrennen
Hinweis: Bei folgendem Zusammenbau die
Lage der hinteren kleinen Bohrung in
der Grundplatte 6.6 beachten.
• Fräsplatte 6.7 mit Zentrierspanten 6.8 von
unten an die Grundplatte setzen und nur
diese Teile zusammenkleben, noch nicht
mit der Grundplatte verkleben.
• Fräsplatte 6.7 / 6.8 von der Grundplatte
entfernen, um für die folgenden Baustufen
eine ebene Grundplatte zu erhalten.
• Spanten 6.9, 6.10, 6.11 aufsetzen, mit
Platte 6.12 ausrichten und anheften.
• Seitenteile 6.13 mit Spant 6.14 und Platte
6.15 auf Grundplatte und Spant 6.9 setzen
und anheften.
