Baustufe 6, Fahrerhaus und Innenausbau
Hinweise zur Verarbeitung der Fräsplattenteile:
Die Aufbauteile dieses Fahrzeugs bestehen weitgehend aus den Fräsplatten A-K.
Bitte nur die Teile, die zur jeweiligen Baustufe gehören austrennen, um das Identifizieren der weiteren Teile zu erleichtern.
Siehe Zeichnungen des Beilageblattes.
Zur Identifizierung der Teile sind auf den Zeichnungen die Baustufennummern angegeben.
Produktionsbedingt entstehen an konkaven (innen) Ecken, Radien.
In wenigen Fällen ist das Entfernen dieser Radien mittels Schlüsselfeile oder eines scharfen Messers notwendig. Diese Radien sind mit einem
Die einzelnen Baustufengruppen sollten vor dem Verkleben erst einmal zusammengesteckt werden, um Passgenauigkeit und Lage der Teile zu kontrollieren.
Da die meisten Konturen freigefräst wurden, ist ein geringes verschieben der Verzahnungen innerhalb der Langlöcher möglich. Dies ist sehr hilfreich zum Ausrichten komplexer Baugruppen, bedingt
aber genaues Einhalten des Ausrichtens an den Außenkonturen.
Die verbleibenden kleinen Spalten können zum anheften mittels einer kleinen Menge Sekundenkleber genutzt werden.
Kleine Mengen Sekundenkleber sind sehr gut mittels einer Nadel oder eines angespitzten Drahtes aufzubringen.
Winkelig gegeneinander zu verklebende Teile müssen an Ihren Kontaktflächen satt aufliegen, da eine Ungenauigkeit in der Summe aller in Verbindung stehender Teile zum Ende das maßgenaue
Positionieren der Baugruppen erschwert.
In manchen Baustufenzeichnungen ist ein Hinweispfeil mit Bezugssymbol angegeben.
Hier muss vor dem Zusammenbau auf die Lage der Teile besonders geachtet werden.
Die aufsteigende Nummerierung der Baustufen soll die Reihenfolge der zu verbauenden Teile anzeigen. Dies ist nicht immer zu 100% umsetzbar, und sollte eher als Richtlinie gesehen werden.
Sichtteile nach dem endgültigen Verkleben und vor dem Lackieren verspachteln.
© robbe Modellsport
Bau- und Betriebsanleitung
Feuerwehrfahrzeug HTLF 16/20 MAN
Baustufe 6
11
3303
(!)
Markiert.

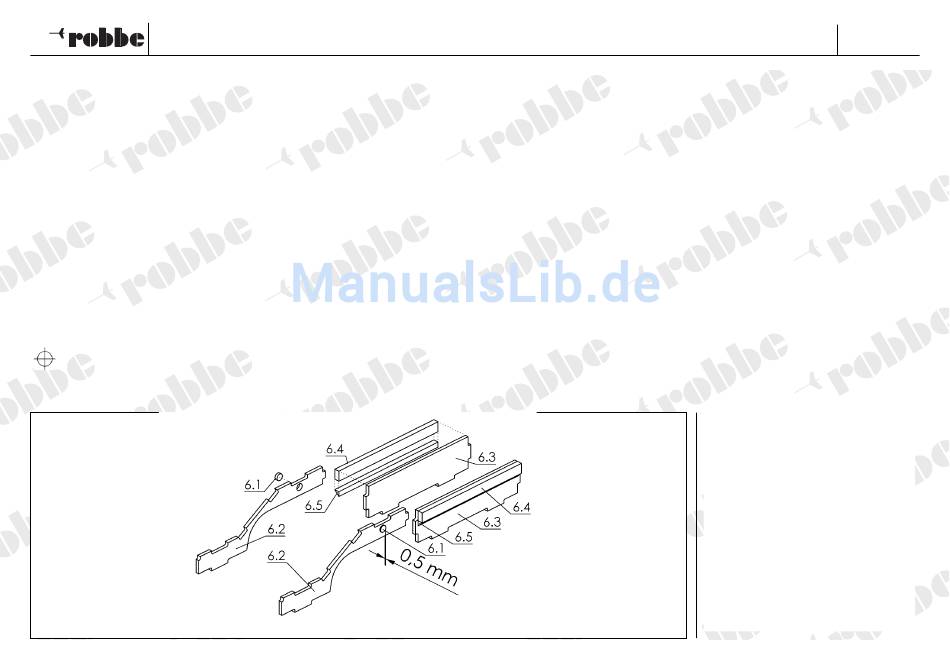

Baustufe 6.0, Vorarbeiten Innenausbau:
• Teile lt. Zeichnung „A" / „I" austrennen.
Vor dem Zusammenbau des Innenausbaus
sollten die Magnete zur Türhalterung 6.1 in
die Radhausadapterplatten 6.2 so einge-
setzt werden, dass sie cirka 0,5mm außen
herausstehen. (linke und rechte Seite wird
somit bestimmt)
Die Magnetpolung spielt noch keine Rolle,
denn diese wird später beim Einbau des
Gegenmagnetpols
in
den
Türen
Fahrerhauses bestimmt.
• Trittwände hinten 6.3 mit Frästeil 6,4 und
Dreikantleisten 6.5
(je 3x3x73mm lang)
zusammenkleben.
