27
WARTUNGSANWEISUNGEN

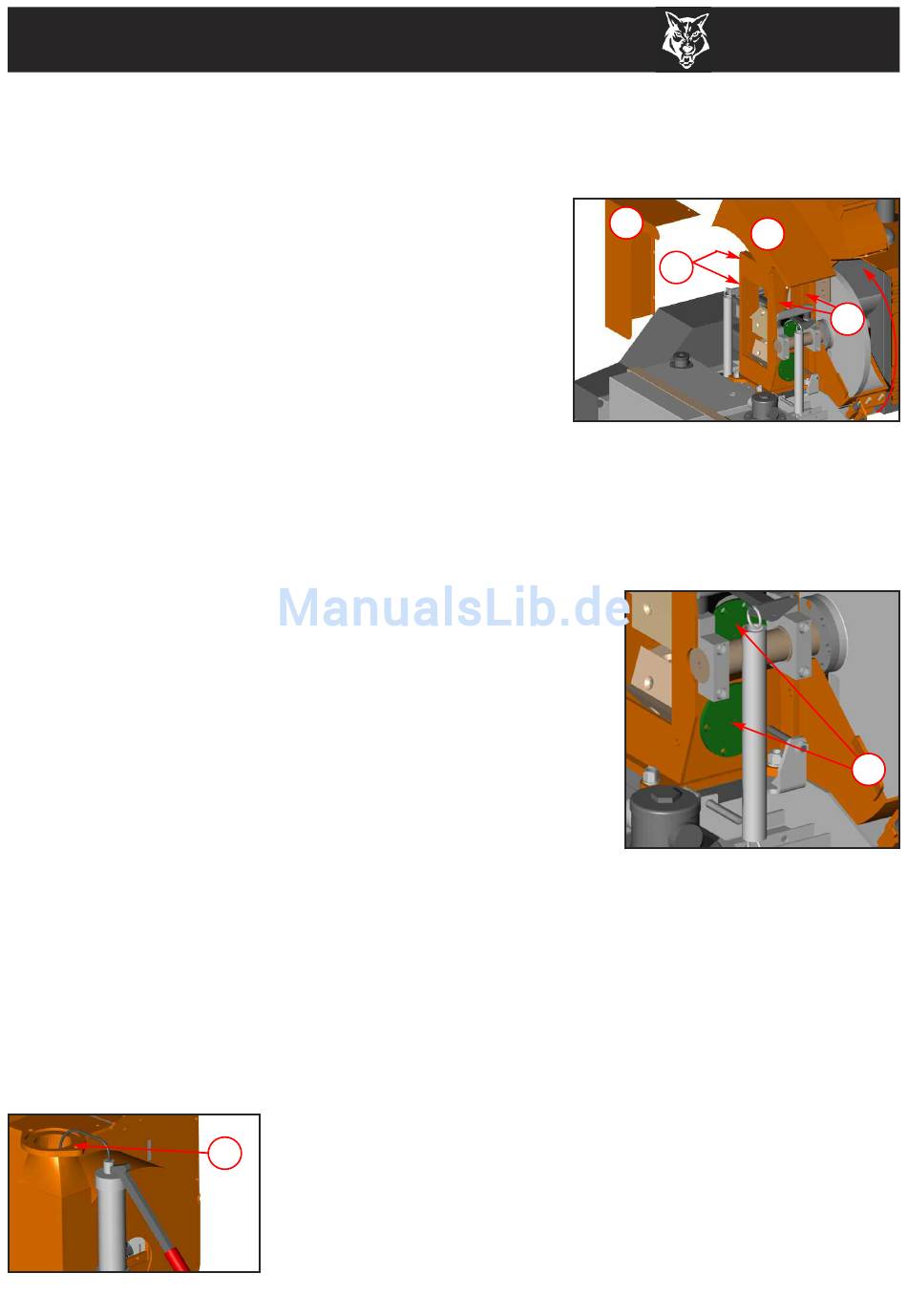

SCHMIEREN DER GLEITLAGER DER WALZENGEHÄUSE (ALLE MODELLE)
ANMERKUNG: Dies sollte alle 50 Betriebsstunden erfolgen. In schmutziger oder staubiger
Umgebung oder bei hoher Beanspruchung öfter. Wenn die Gleitlager trocken werden, kann die
obere Walze blockieren, und die Einzugskraft der Walzen verringert sich erheblich. Dies führt zu
übermäßigem Verschleiß.
1.
Entfernen Sie die linke Walzengehäuse-Abdeckung.
2.
Öffnen Sie das Rotorgehäuse.
3.
Tragen Sie Mehrzweckfett direkt auf die angegebenen
Gleitlagerflächen auf. VERWENDEN SIE KEIN
SCHMIERMITTEL AUF GRAPHITBASIS.
4.
Schließen Sie das Rotorgehäuse.
5.
Befestigen Sie die linke Walzengehäuse-Abdeckung wieder.
SCHMIEREN VON WALZENKEIL UND -LAGER (ALLE MODELLE)
ANMERKUNG: Das sollte regelmäßig erfolgen. In schmutziger oder staubiger Umgebung oder
bei hoher Beanspruchung wöchentlich. Wenn die Lager und Keile zu früh trockenlaufen,
so führt dies zu frühzeitigem Verschleiß, was zu Maschinenausfall und Ersatzteilbedarf führt.
Ein solcher Ausfall ist nicht von der Garantie abgedeckt. Frühe Anzeichen für eine unzure-
ichende Schmierung sind klopfende oder quietschende Walzen.
1.
Öffnen Sie das Rotorgehäuse.
2.
Suchen Sie die zwei Schmiernippel, einer in der Mitte jeder Walzenwelle.
3.
Tragen Sie mit einer Pumpschmierpresse reichlich Fett auf jeden
Walzenantrieb auf. VERWENDEN SIE KEIN SCHMIERMITTEL
AUF GRAPHITBASIS.
4.
Schließen Sie das Rotorgehäuse.
5.
Um alle Lagerflächen sorgfältig zu benetzen, lassen Sie die Maschine
mit den Walzen 20 Sekunden lang laufen. Schalten Sie die Maschine
aus. Wiederholen Sie diesen Schmier-/Betriebsvorgang weitere 3 Mal.
SCHMIEREN DES STÜTZBOCKS (NUR ANHÄNGER-MODELLE)
Der Stützbock muss von Zeit zu Zeit geschmiert werden, damit er reibungslos funktioniert.
1.
Bürsten Sie Schmutz mit einer steifen Bürste ab.
2.
Tragen Sie mit einer Bürste reichlich Fett auf das Schraubengewinde auf.
3.
Kurbeln Sie den Mechanismus ein paar Mal hoch und runter, um sicherzustellen, dass das Fett alle
Flächen benetzt.
SCHMIEREN DES FLANSCHES DER ENTLADEVORRICHTUNG (ALLE MODELLE)
Abgebildetes Modell 190FTR
Abgebildetes Modell 190TFTR
1.
Entfernen Sie das Entladerohr.
2
2.
Tragen Sie Mehrzweckfett auf die gezeigte Fläche auf.
3.
Befestigen Sie das Entladerohr wieder.
TIMBERWOLF
TW 190TDHB/TFTR/TVGTR
1
2
3
3
2
