13
BEDIENUNGSANWEISUNGEN

AUSLIEFERUNG

Alle Maschinen der Baureihe 190 von Timberwolf werden vor der Auslieferung umfassend kontrolliert
und sind einsatzbereit. Vor dem Betrieb des Häckslers müssen Sie diese Bedienungsanleitung gelesen
und verstanden haben. Lesen Sie insbesondere die Seiten 9 - 11, welche wichtige Informationen und
Hinweise zum Arbeitsschutz enthalten.
ERFORDERLICHE PERSÖNLICHE SCHUTZAUSRÜSTUNG DES BEDIENERS
KETTENSÄGEN-SCHUTZHELM
empfohlenem Gehörschutz.
HANDSCHUHE
für schwere Arbeiten mit
elastischen Bündchen.

MANUELLE BEDIENELEMENTE 190TDHB UND 190TFTR

Walzen-Bedieneinheit - das ist die Bedieneinheit oberhalb der Zuführöffnung des Trichters des Häckslers.
Mit ihr werden die Zuführwalzen gesteuert. Die Zuführwalzen ziehen Material in die Maschine. Sie steuert
nicht den Hauptrotor.
ROTER SICHERHEITSBÜGEL
Zuführtrichters. Der Bügel ist mit einer Feder vorgespannt und mit einem Schalter verbunden, der die
Stromzufuhr zu den Walzen unterbricht. Der Schalter ist so ausgelegt, dass er nur auslöst, wenn der
Bügel ganz eingedrückt wird. Die Walzen halten sofort an, aber können wieder eingeschaltet werden,
entweder durch Drücken des
Um sicherzustellen, dass der Sicherheitsbügel immer funktionstüchtig ist, muss er einmal vor jedem
Arbeitseinsatz aktiviert werden. Die Walzen funktionieren erst, wenn der Bügel aktiviert wird.
Dieser Vorgang muss jedes Mal wiederholt werden, wenn die Zündung ausgeschaltet wird.
WARNHINWEIS
GRÜNER KNOPF
= Zufuhr vorwärts - Drücken Sie den Knopf einmal - dadurch werden die Walzen
aktiviert, und Sie können mit dem Häckseln beginnen (wenn sich der Rotor schnell genug dreht).
ROTER KNOPF
= Notabschaltung - Dieser Knopf stoppt die Beschickung durch die Walzen. Er setzt
alle anderen Knöpfe oder Bügel außer Kraft und muss erst zurückgesetzt werden, damit die anderen Knöpfe
wieder funktionieren. Ziehen Sie den Knopf zum Zurücksetzen heraus bis in seine Ausgangsposition.
Jetzt funktionieren der Vorwärts- und der Rückwärts-Knopf.
BLAUER KNOPF
= Zufuhr rückwärts - damit kann Material aus den Walzen zurückbefördert werden.
Die Walzen drehen sich nur solange rückwärts, wie der Knopf gedrückt wird. Sie müssen nicht den
STOPP-Knopf drücken, bevor Sie den GRÜNEN ZUFUHR-Knopf drücken, um erneut mit der
Beschickung zu beginnen.

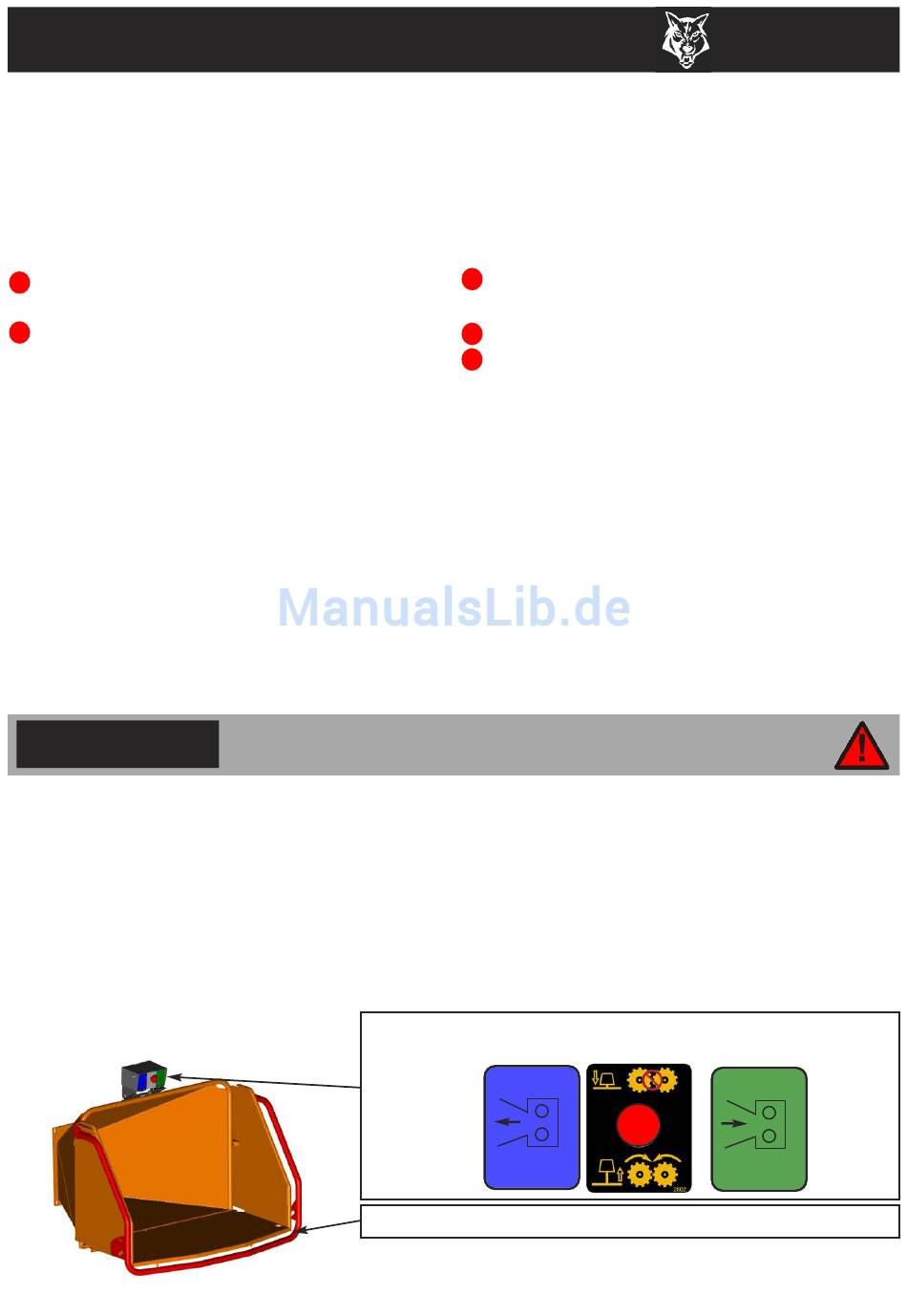

Abbildung der Bedieneinheit
mit Visier und
Detailliertere Informationen finden Sie auf Seite 9.
= Das ist der große rote Bügel um den Zuführtisch und die Seite des
GRÜNEN
ZUFUHR- oder des
TEST DES ROTEN SICHERHEITSBÜGELS
DER ROTE SICHERHEITSBÜGEL DARF NICHT ENTFERNT, BLOCKIERT,
DEAKTIVIERT, UMGANGEN, ÜBERBRÜCKT ODER ANDERWEITIG IN
SEINER FUNKTIONSWEISE BEEINTRÄCHTIGT WERDEN.
BLAUES
ELEMENT
ZUFUHR
RÜCKWÄRTS
Verlassen Sie sich nicht darauf, dass der rote Bügel dafür sorgt, dass die
Walzen still stehen, wenn es erforderlich ist, die Walzen zur berühren oder
freizumachen. Schalten Sie immer die Maschine aus und ziehen Sie den
Zündschlüssel ab, bevor Sie sich an den Walzen zu schaffen machen.
ENG ANLIEGENDE
robuste Kleidung, die sich
nicht verfangen kann.
SICHERHEITSSCHUHE.
GESICHTSMASKE
BLAUEN
RÜCKWÄRTS-Bedienknopfes.
ROT ZUFUHR STOPPEN -
NOTABSCHALTKNOPF
ROTER SICHERHEITSBÜGEL
TIMBERWOLF
TW 190TDHB/TFTR/TVGTR
(bei Bedarf).
GRÜNES
ELEMENT
ZUFUHR
VORWÄRTS
