- Seite 1 TW 160PH HÄCKSLER BETRIEBSANLEITUNG (UEBERSETZUNG VON DER ORIGINAL-BETRIEBSANLEITUNG) timberwolf-uk.com...
- Seite 2 © Environmental Manufacturing LLP 2017 DER INHALT DIESER ANLEITUNG DARF OHNE SCHRIFTLICHE ERLAUBNIS VON ENVIRRONNEMENT MANUFACTURING LLP NICHT KOPIERT, ÜBERMITTELT, GESPEICHERT ODER ANDERWEITIG VERWENDET WERDEN.
-
Seite 3: Inhaltsverzeichnis
TIMBERWOLF TW 160PH Abschnitt Seite EINFÜHRUNG ZWECK DER MASCHINE MASSE & TECHNISCHE DATEN DER MASCHINE LAGEPLÄNE DER TEILE SICHERES ARBEITEN Erforderliche persönliche Schutzausrüstung des Bedieners Grundlegendes zur Sicherheit beim Holzhäckseln Allgemeine Sicherheit - Do’s and Dont's Schallmessung BEDIENUNGSANWEISUNGEN Sicherer Transport Ankuppeln am Kugelkopf Abkuppeln des Häckslers... -
Seite 4: Einleitung
TIMBERWOLF TW 160PH EINLEITUNG Vielen Dank, dass Sie sich für Timberwolf entschieden haben. Die Häcksler von Timberwolf sind für einen sicheren und zuverlässigen Betrieb ausgelegt, wenn sie entsprechend den Anweisungen betrieben werden. WICHTIGE ARBEITSSCHUTZINFORMATIONEN Bevor Sie Ihren neuen Häcksler in Betrieb nehmen, nehmen Sie sich bitte die Zeit, dieses Handbuch durchzulesen. -
Seite 5: Der Timberwolf Tw 160Ph

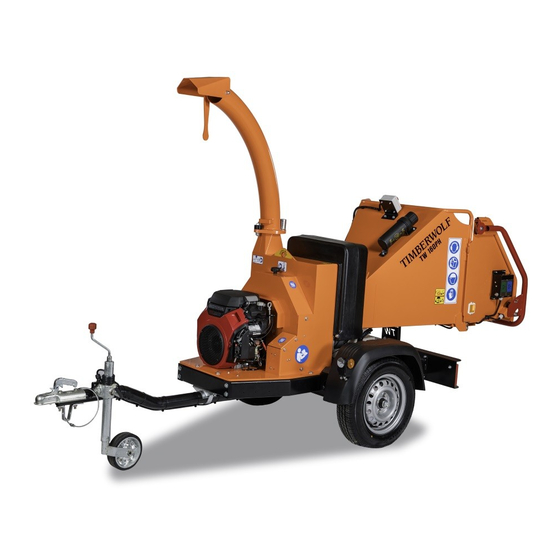

TIMBERWOLF TW 160PH Der Timberwolf TW 160PH Ausgelegt für das Zerkleinern von festen Holzstücken mit einem Durchmesser von bis zu 150 mm und mit einer Verarbeitungskapazität von über 3.5 Tonnen Gestrüpp pro Stunde. MASSE Position der Seriennr. Die Seriennummer befindet sich auf dem Typenschild auf dem Ausleger des Fahrgestells. -
Seite 6: Rotorgehäuse
TIMBERWOLF TW 160PH LAGE DER TEILE TRICHTER NOT- STOP SICHERHEITSBÜGEL MANUELLER KANISTER BEDIENEINHEIT ENTLADESCHAUFEL (jede Seite) ENTLADEROHR WALZEN ABDECKUNG KLEMM- MUTTERN HUBöSE RIEMENABDECKUNG REFLEKTOR MOTOR BELEUCHTUNGS- LEISTE ZUFÜHRTISCH UNTERLEGKEIL ZUGANGSKLAPPE ROTORGEHÄUSE... - Seite 7 TIMBERWOLF TW 160PH LAGE DER TEILE WALZEN- EINHEIT RICHTUNGS LÜFTER (x4) ROTOR KONTROLL vENTIL HYDRAULISCHER SCHNEIDE OELFILTER MESSER (x2) HYDRAULISCHE HYDRAULISCHER PUMPE OELTANK HYDRAULISCHER BATTERIE KEILRIEMEN SPANNER STÜTZ KURBELL HINTERE STÜTZE KRAFTSTOFFTANK SCHMIERPLATTE EINSTELLSCHRAUBE ROTOR MOTOR ZUGKOPF RIEMENSPANNER ANTRIEBS SCHEIBE...
-
Seite 8: Warnhinweis
TIMBERWOLF BEDIENUNGSANWEISUNGEN TW 160PH WARNHINWEIS Der Häcksler lässt das Material selbst durchlaufen. Hierfür hat er scharfe Klingen sowohl an den Zuführwalzen als auch am Rotor. Damit die Klingen scharf bleiben, beschicken Sie die Maschine nur mit sauberem Geäst. TUN SIE KEIN schmutziges/erdiges Holz, KEINE Wurzeln, verrotteten Pflanzen, Ziegel, Steine oder Metallteile in den Häcksler. -
Seite 9: Allgemeine Sicherheit - Do's And Dont's
TIMBERWOLF BEDIENUNGSANWEISUNGEN ü TW 160PH ALLGEMEINE SICHERHEIT E r l a u b t N i c h t e r l a u b t Schalten Sie den Motor des Häckslers STETS Betreiben Sie den Häcksler bei ausreichender bevor Sie Einstellungen vornehmen, Kraftstoff nachfüllen Beleuchtung, um alles gut zu erkennen. -
Seite 10: Schallmessung
TIMBERWOLF BEDIENUNGSANWEISUNGEN TW 160PH SCHALLMESSUNG MASCHINE:TW 160PH ANMERKUNGEN: Test beim Häckseln von korsischer Kiefer mit 120 mm 1,5 m Länge Am Arbeitsplatz werden Schallpegel von über 80 dB (A) erreicht. Es muss stets ein Gehörschutz getragen werden, um Hörschäden zu vermeiden. Alle Personen in einem Umkreis von 4 Metern müssen ebenfalls einen hochwertigen Gehörschutz tragen. -
Seite 11: Bedienungsanweisungen
TIMBERWOLF BEDIENUNGSANWEISUNGEN TW 160PH STEIGEN SIE NIE AUF DEN HÄCKSLER, WENN ER SICHERES TRANSPORTIEREN WARNUNG TRANSPORTIERT WIRD (TYP MODELL FÜR ANHÄNGER) • Während: der Fahrt max Geschwindigkeit von 80 Anhänger sehr direkt beim Einlenken Km/h nicht überschreiten • Immer: Auswurfvorrichtung vor der Fahrt sichern •... -
Seite 12: Lieferung
TW 160PH LIEFERUNGEN UND LEISTUNGEN Alle Maschinen der Baureihe TW 160PH von Timberwolf werden vor der Auslieferung umfassend kontrolliert und sind einsatzbereit. Vor dem Betrieb des Häckslers müssen Sie diese Bedienungsanleitung gelesen und verstanden haben. Lesen Sie insbesondere die Seiten 6-8, welche wichtige Informationen und Hinweise zum Arbeitsschutz enthalten. -
Seite 13: Automatische Bedienelemente
Klingen darauf, dass die Kante der Klinge scharf und frei von Holzschnitzeln ist; tauschen Sie die Klinge(n) bei Anzeichen von Beschädigungen oder stumpfer Kante aus. Der TW 160PH verfügt über 2 Klingen von 109 mm Länge. Im Neuzustand sind sie 100 mm breit. Eine neue Klinge sollte bis zu 25 Stunden häckseln können, bevor Sie geschärft werden muss. -
Seite 14: Tägliche Kontrollen Vor Der Inbetriebnahme
11 BEDIENUNGSANWEISUNGEN TÄGLICHE KONTROLLEN VOR DER INBETRIEBNAHME STELLEN Sie die Maschine auf einen festen, ÜBERPRÜFEN Sie den Zuführtrichter, um sicherzugehen, ebenen Untergrund. dass sich darin keine Gegenstände befinden. ÜBERPRÜFEN Sie, dass die Maschine sicher steht KONTROLLIEREN Sie, dass sich der Zuführtisch in und sich nicht bewegen kann. -
Seite 15: Beginn Des Häckselns
TIMBERWOLF BEDIENUNGSANWEISUNGEN TW 160PH BEGINN DES HÄCKSELNS verwenden oder starten Sie den Häcksler nicht ohne Schutzabdeckungen und sicher befestigte Entladevorrichtung. WARNHINWEIS Andernfalls besteht verletzungs- oder sogar Lebensgefahr KONTROLLIEREN Sie, dass der Häcksler DRÜCKEN Sie den grünen Bedienknopf. gleichmäßig läuft. Die Walzen beginnen sich zu drehen. -
Seite 16: 13 Wartungsanweisungen
AUTORISIERTE TIMBERWOLF SERVICEPARTNER SIND AUSGEBILDETE FACHLEUTE DIE EINEN PROFESSIONELLEN SERVICE GARANTIEREN. WIR EMPFEHLEN IHNEN DRINGEND, AUSSER KLEINE WARTUNGSARBEITEN ALLE SERVICE UND REPARATUREN DURCH EINEN TIMBERWOLF SERVICE PARTNER DURCHZUFÜHREN ZU LASSEN. TIMBERWOLF ÜBERNIMMT KEINE HAFTUNG, FALLS DER BESITZER ODER NUTZER DIE ALLGEMEIN AKZEPTIERTEN STANDARDS NICHT KENNT ODER ANWENDET. -
Seite 17: Wartungsplan
Verschlissene Gegenplatten austauschen. RÜCKSENDUNG AN HÄNDLER ZUM AUSTAUSCH DER GEGENPLATTE HINWEIS: Für Ihren Timberwolf Holzhäcksler besteht eine umfassende 12-monatige Garantie auf Teile und Fertigung. Bei ordnungsgemäßer Wartung und bestimmungsgemäßem Gebrauch der Maschine beträgt die Garantie für die Lager 12 Monate, unabhängig von der Anzahl der Betriebsstunden der Maschine. Bei „hoher Beanspruchung“... -
Seite 18: Sichere Wartung
Anschlüssen auf, um Korrosion zu verhindern. KONTROLLE DER BEFESTIGUNGSELEMENTE Beim normalen Betrieb ist der Timberwolf TW 160PH großen Vibrationen ausgesetzt. Daher kann es immer sein, dass sich Muttern und Bolzen lockern. Es ist wichtig, regelmäßig den festen Sitz aller Befestigungselemente zu kontrollieren. -
Seite 19: Batterie Ausbau Und Unterhalt (Strassen- Und Raupenmodelle)
WARTUNGSANWEISUNGEN TIMBERWOLF TW 160PH COPPER EASE SICHERHEITS HINWEISE Produkt Name Copper Ease Copper Ease beinhaltet keine gefährlichen Stoffe die über die Grenzen der Offenlegungspflicht liegen, trotzdem müssen Sie Sicherheitsvorkehrungen treffen. (Oel resistente Handschuhe und Schutzbrillen sind empfohlen, Atmungsschutz ist nicht notwendig). - Seite 20 17 WARTUNGSANWEISUNGEN TIMBERWOLF TW 160PH WEITERE SICHERHEITSANGABEN BATTERIE 1. Transport und Aufbewahrung Batterie angehängt) Bei beendeter Aufladung erst Ladegerät · Batterie ist mit einer Säure gefüllt ausschalten. · Batterie immer aufrecht lagern, damit keine · Ladeempfehlung 1/10(A) von der Säure austreten kann Batteriekapazität (Ah)
-
Seite 21: Austausch Der Klingen
Qualität verwendet werden, kann dies zu Beschädigungen, Verletzungen oder 4. Entfernen Muttern, welche Tod führen. Der Einsatz von original Timberwolf Zugangsklappe halten und ziehen Sie die Klappe Klingen und Bolzen wird empfohlen. von dem Rotorgehäuse. 13. Tragen Sie eine Schicht Anti-Seize Schmiermittel 5. -
Seite 22: Spannen Der Treibriemen
Kontrollieren Sie nach der Befestigung neuer Treibriemen die Spannung alle 2 - 3 Stunden und ziehen Sie nach, bis die Spannung konstant bleibt. Das Versagen von Treibriemen aufgrund falscher Spannung wird nicht von Ihrer Timberwolf-Garantie abgedeckt. SPANNEN DER TREIBRIEMEN 1. Entfernen Sie das Riemengehäuse. -
Seite 23: Schmieren Von Walzenkeil Und Rotorlagern
TIMBERWOLF WARTUNGSANWEISUNGEN TW 160PH SCHMIEREN VON WALZENKEIL UND ROTORLAGERN ANMERKUNG: Das sollte regelmäßig erfolgen. In schmutziger oder staubiger Umgebung oder bei hoher Beanspruchung täglich . Wenn die Lager und Keile zu früh trockenlaufen, so führt dies zu frühzeitigem verschleiß, was zu Maschinenausfall und Ersatzteilbedarf führt. Ein solcher Ausfall ist nicht von der Garantie abgedeckt. -
Seite 24: 21 Garantieerklärung
Timberwolf Händler registriert das Gerät als: Mietgerät, Langzeit Demogerät. In diesen Fällen kann der autorisierte Timberwolf Händler die Restzeit der Garantie auf den 1. Käufer übertragen. Timberwolf gibt auf seine Produkte 12 Monate Garantie, falls die Garantie Zeit vom Timberwolf Vertrags-Händlers verlängert wird, ist dies Sache des Timberwolf Vertrags-Händler. -
Seite 25: Zertifikate Der Übereinstimmung
TIMBERWOLF ZERTIFIKATE DER ÜBEREINSTIMMUNG TW 160PH Entec Industries Ltd Entec House, Tomo Industrial Estate, Stowmarket, Suffolk IP14 5AY Tel: 01449 765800 Fax: 01449 765801 EC Declaration of Conformity Entec Industries Ltd as the designer and manufacturer, certifies that the machine stipulated below complies with all the relevant provisions of the: Machinery Directive;... -
Seite 26: Identifikation Plakette
TIMBERWOLF IDENTIFIKATION PLAKETTE TW 160PH... -
Seite 27: Aufkleber
HINWEISSCHILDER TIMBERWOLF TW 160PH Abziehbilder Abziehbilder Beschreibung Beschreibung 4099 x 2 EFAHR Heiss Auspuff Hände und Füsse weg. 2800 2801 Blauer Schalter Erlaubt das Rückwärtsführen des Hohe Geschwindigkeit - Material . Auswurfzone freihalten! Grüner Schalter Vorwärts einführen. 18393 !! ACHTUNG !! Neue Antriebsriemen nachspannen. - Seite 28 25 HINWEISSCHILDER TIMBERWOLF TW 160PH Abziehbilder Abziehbilder Beschreibung Beschreibung P637 x 4 P653 GEFAHR Maschine nicht benutzen ohne montierten GEFAHR Nicht ohne schutzabdeckung auswurfkamin. arbeiten! Nichtbeachtung kann zu ernsthaften verletzungen und schäden führen. P654 P652 vORSICHT. vORSICHT Beim transport können sich...
-
Seite 29: Lage Der Elektrischen Teile
LAGE DER ELEKTRISCHEN TEILE TIMBERWOLF TW 160PH Zündkerze Induktiver Sensor D.C.V. Drehzahlschalter Trichterschaftverbinder Schaltkastenschalter x 2 Sicherheitsbügelschalter... -
Seite 30: 27 Schaltplan
27 SCHALTPLAN TIMBERWOLF TW 160PH... -
Seite 31: Hydraulikplan
HYDRAULIKPLAN TIMBERWOLF TW 160PH Schlauch-Set CO73-106 TANK FILTER CO73-100 CO73-102 PUMPE CO73-101 vENTIL CO73-103 CO73-104 MOTOR MOTOR OBEN UNTEN CO73-105... -
Seite 32: 29 Tabelle Spannung Keilriemen
'O'-Rings) & vergleichen Sie diesen Wert mit dem in der Tabelle angegebenen. 6. Ziehen Sie Riemen fest oder lockern Sie sie je nach den verfahrensanweisungen in dieser Bedienungsanleitung. Spannungsmessgeräte gibt es als Ersatzteil von Timberwolf, geben Sie die Teilenummer 18091 Rotorscheibe... -
Seite 33: Teilelisten
TIMBERWOLF TW 160PH T IL LIST N Die folgenden Abbildungen dienen nur der Identifikation der Teile. Der Aus- oder Einbau dieser Teile stellt ein Risiko dar und darf nur von geschultem Personal vorgenommen werden. Page No. RIEMENSPANNER FAHRGESTELL (1) FAHRGESTELL (EINSTELLBARER ZUGKOPF) - Seite 34 TIMBERWOLF TW 160PH...
- Seite 35 TIMBERWOLF TW 160PH...
- Seite 36 TIMBERWOLF TW 160PH...
- Seite 37 TIMBERWOLF TW 160PH...
- Seite 38 TIMBERWOLF TW 160PH...
- Seite 39 TIMBERWOLF TW 160PH...
- Seite 40 TIMBERWOLF TW 160PH...
- Seite 41 TIMBERWOLF TW 160PH Item Part No Part Name Q’ty Item Part No Part Name Q’ty P2818 Funnel Loom P2513 VE Battery Cable P2817 Engine Loom P2512 VEBattery Cable 1638 No Stress Sensor...
