Vorbereitung der Probe
Die zu messende Oberfläche sollte eine Temperatur von unter 120 °C haben
Der Prüfling muss eine metallisch blanke und glatte Oberfläche, zur Vermeidung von Messfehlern,
haben
Bei einem Gewicht des Prüflings von über 5kg ist keine weitere Vorbereitung notwendig
Prüflinge zwischen 2 und 5kg und Prüflinge mit dünnen Wandungen sollten auf eine stabile min. 5kg
wiegende Unterlage aufgelegt werden. Die Unterlage muss, um Vibrationen zu vermeiden, fest mit
der Probe verbunden werden (z.B. mit Schraubzwingen).
Prüflinge unter 2 kg sollten mit Koppelpaste (z.B. Vaseline) mit dem Untergrund / Unterlage
verbunden werden.
Der Prüfling sollte nicht unter 50g wiegen
Die Messrichtung sollte senkrecht in Richtung der Unterlage erfolgen.
Die Minimumdicke des Prüflings sollte 3 mm nicht unterschreiten.
Der Prüfling sollte nicht magnetisch sein.
Die gehärtete Schicht des Prüflings sollte 0,8 mm nicht unterschreiten.
Bei gekrümmten Oberflächen sollte der Radius nicht kleiner als 30mm sein. Um kleinere Radien
oder kugelförmige Flächen zu messen bieten wir spezielles Zubehör an.
Bitte beachten:
Bitte beachten Sie bei der Messung, das trotz der geringen Masse des Einschlagkörpers und der
geringen Energie, für eine sehr kurze Dauer eine verhältnismäßige große Einschlagkraft auf die
Oberfläche einwirkt. Die maximale Einschlagkraft für einen Einschlagkörper vom Typ D beträgt 900
Newton.
Kleine und leichte Werkstücke, wie Profile und Bleche - auch wenn Sie vom Gewicht her als ausreichend
erscheinen - geben unter der Einschlagkraft nach, es können Schwingungen und Deformierungen
entstehen. Dieses hat große Schwankungen in den Messergebnissen zur Folge. Hier sollten Sie die
Messstelle mit einem großen Werkstück zur Verstärkung (Koppelpaste verwenden) unterlegen.
Vorbereitung der Messung

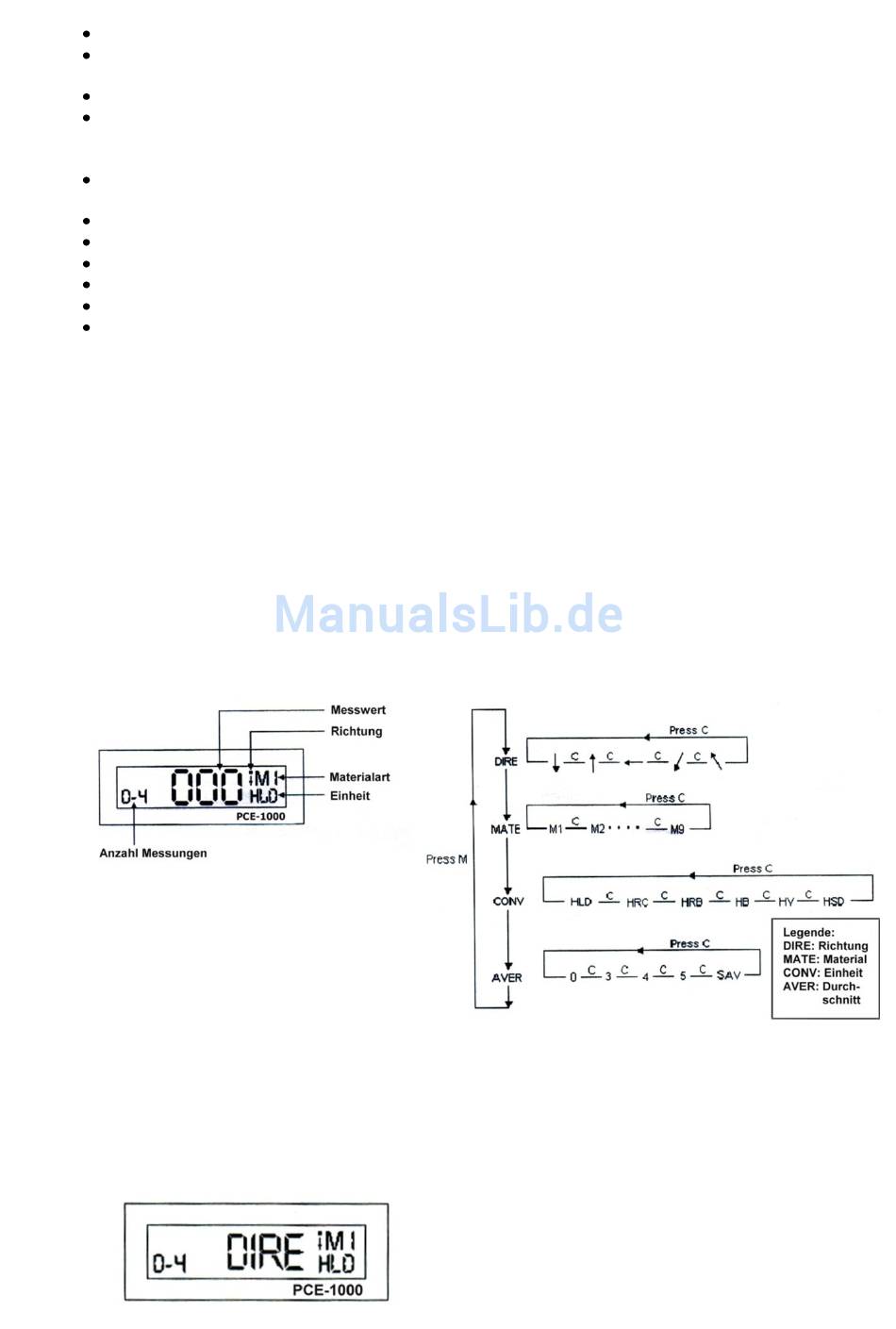

An dem PCE-1000 können Sie die
Messrichtung (DIRE), die Materialart
(MATE), die Einheiten (CONV) und die
Anzahl zur Mittelwertbildung (AVER)
einstellen. Das nebenstehende Bild zeigt
Ihnen den Aufbau des Menüs.
Das Gerät wird über den „START"-Knopf eingeschaltet.
Um in das Menü zu gelangen, halten sie die „M"-Taste für ca. 3 Sekunden gedrückt. Im Display
erscheint „DIRE". Mittels der „M"-Taste fahren Sie tiefer in das Menü (MATE, CONV, AVER).
Anschließend gelangen Sie wieder in den Messmodus.
Nachdem Sie über die „M"-Taste in das DIRE-Menü gelangt sind können Sie mit Hilfe der „C"-Taste die
Messrichtung einstellen.
