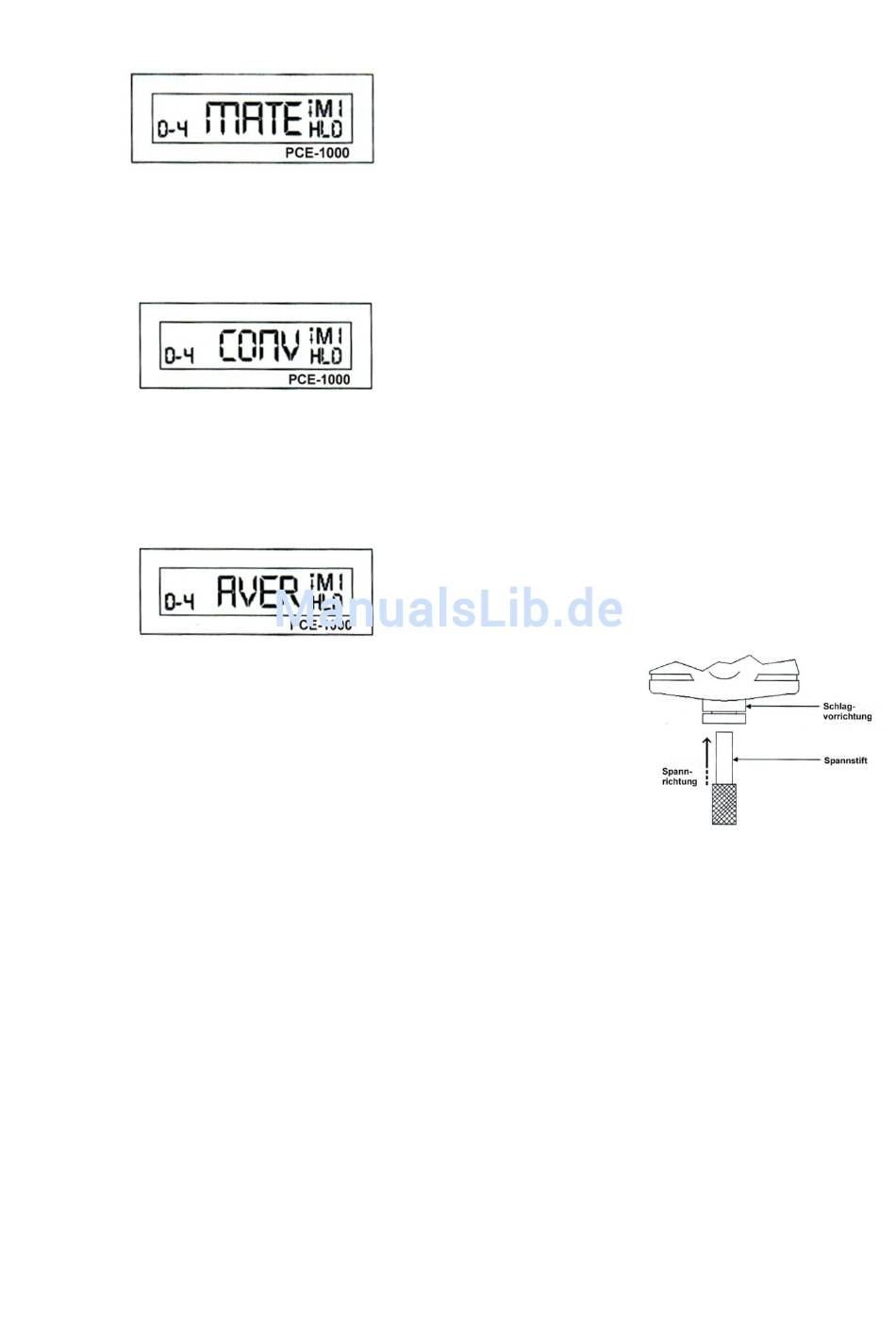

Über drücken der „M"-Taste gelangen Sie anschließend in das Materialart-Menu, mittels der „C"-Taste
können Sie nun die Materialart auswählen.
Nachdem Sie mit der „M"-Taste die Materialart ausgewählt haben kommen Sie in das Menü zur Auswahl
der Einheit (CONV), mit der „C"-Taste wählen Sie die Einheit (HLd, Hrc, Hrb, Hb, HU, HSd). Bitte
beachten Sie, dass hierbei das HU für Härte Vickers HV steht.
Nach der Auswahl der Einheit mit der „M"-Taste kommen Sie in das Menü zur Einstellung der
Durchschnittswertbildung (AVER). Sie können das Messergebnis über 0, 3, 4 oder 5 Messungen bilden.
Neben der Auswahl 0, 3, 4 und 5 finden Sie hier auch SAV, dieses aktiviert den Speicher. Die Auswahl
erfolgt über die „C"-Taste und die Bestätigung erfolgt über die „M"-Taste. Anschließend sind Sie wieder
im Messmodus.
Messung
Nun können Sie mit der eigentlichen Messung beginnen. Der Schlag-
körper wird mit Hilfe des Spannstiftes gespannt. Hierzu schieben Sie
den Spannstift von unten in die Öffnung der Schlagvorrichtung, die
Schlagvorrichtung sollte leicht durch ein „klick" einrasten.
Zur Messung drücken Sie den Härteprüfer PCE-1000 fest gegen das
zu prüfende Bauteil. Der Härteprüfer sollte möglichst im rechten Winkel
und wackelfrei aufgesetzt werden. Nun drücken die mit der anderen Hand die „START"-Taste. Der Wert
erscheint auf dem Display. Wiederholen Sie die Messung so häufig wie Sie vorher zur Mittelwert-
bildung (AVER) festgelegt haben. Über die „M"-Taste können Sie nun den Mittelwert (AUE), den MAX-
Wert (-A-) und dem MIN-Wert (-I) abrufen.
Sollten Sie während der Messung einen Wert ablesen der völlig ausserhalb der anderen Werte liegt
handelt es sich wahrscheinlich um einen „Ausreisser". Diesen Wert können Sie mit der „C"-Taste löschen,
der Wert wird nicht zur Mittelwertbildung herangezogen. Sie müssen die gelöschte Messung wiederholen.
Das Gerät verfügt zur Batterieschonung über eine Auto-Power-Off Funktion. Alle Einstellungen bleiben nach
dem Ausschalten erhalten. Zur Lagerung des Gerätes ist die Feder durch betätigen des „START"-Knopfes
zu entspannen.
Speicher
Speicher starten
Der Härteprüfer verfügt über einen Speicher für 99 Messwerte. Um den Speicher zu aktivieren gehen Sie
in das AVER Menü. In dieses gelangen Sie durch Halten der „M"-Taste für ca. 3 Sekunden und
anschließend wiederholtem drücken der „M"-Taste bis in das Menü AVER. Mittels der „C"-Taste können
Sie nun SAV auswählen und mit der „M"-Taste bestätigen. Im Display erscheint auf der linken Seite
„S00", der Speicher ist gestartet. Bei Messungen zählt der Speicher die Messwerte bis zu 99 hoch „S99".
Auch hier können sogenannte „Ausreisser" mit der „C"-Taste gelöscht werden.
M1: Stahl / Gusseisen
M2: Werkzeugstahl
M3: Edelstahl
M4: Grauguss
M5: Sphäroguss
M6: Aluminiumgusslegierung
M7: Messing
M8: Bronze
M9: Kupfer
Anmerkung:
Aus der Tabelle der Messbereiche von Seite 3 können
Sie ersehen, das z.B. Bronze nur in Brinell Härte
gemessen werden kann. Sollten Sie also bei der
Materialart M8 Bronze gewählt haben, können Sie bei
der Einheitenauswahl auch nur HLD und HB wählen.
Die anderen Einheiten werden nicht angezeigt.
5
