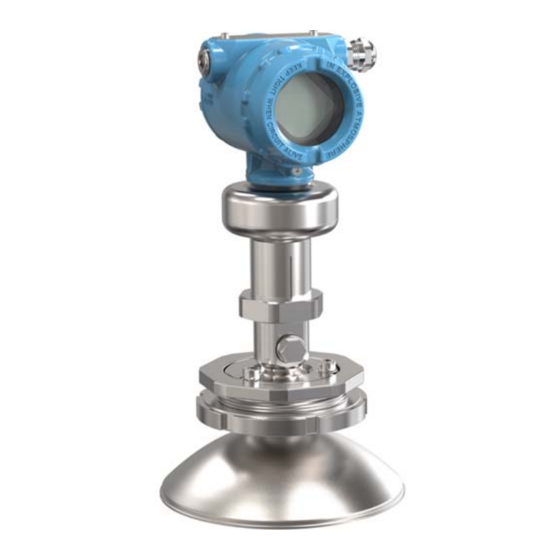

Emerson Rosemount 5408:SIS Kurzanleitung
Vorschau ausblenden
Andere Handbücher für Rosemount 5408:SIS:
- Betriebsanleitung (260 Seiten) ,
- Bedienungsanleitung (65 Seiten) ,
- Kurzanleitung (44 Seiten)
Verwandte Anleitungen für Emerson Rosemount 5408:SIS
Inhaltszusammenfassung für Emerson Rosemount 5408:SIS

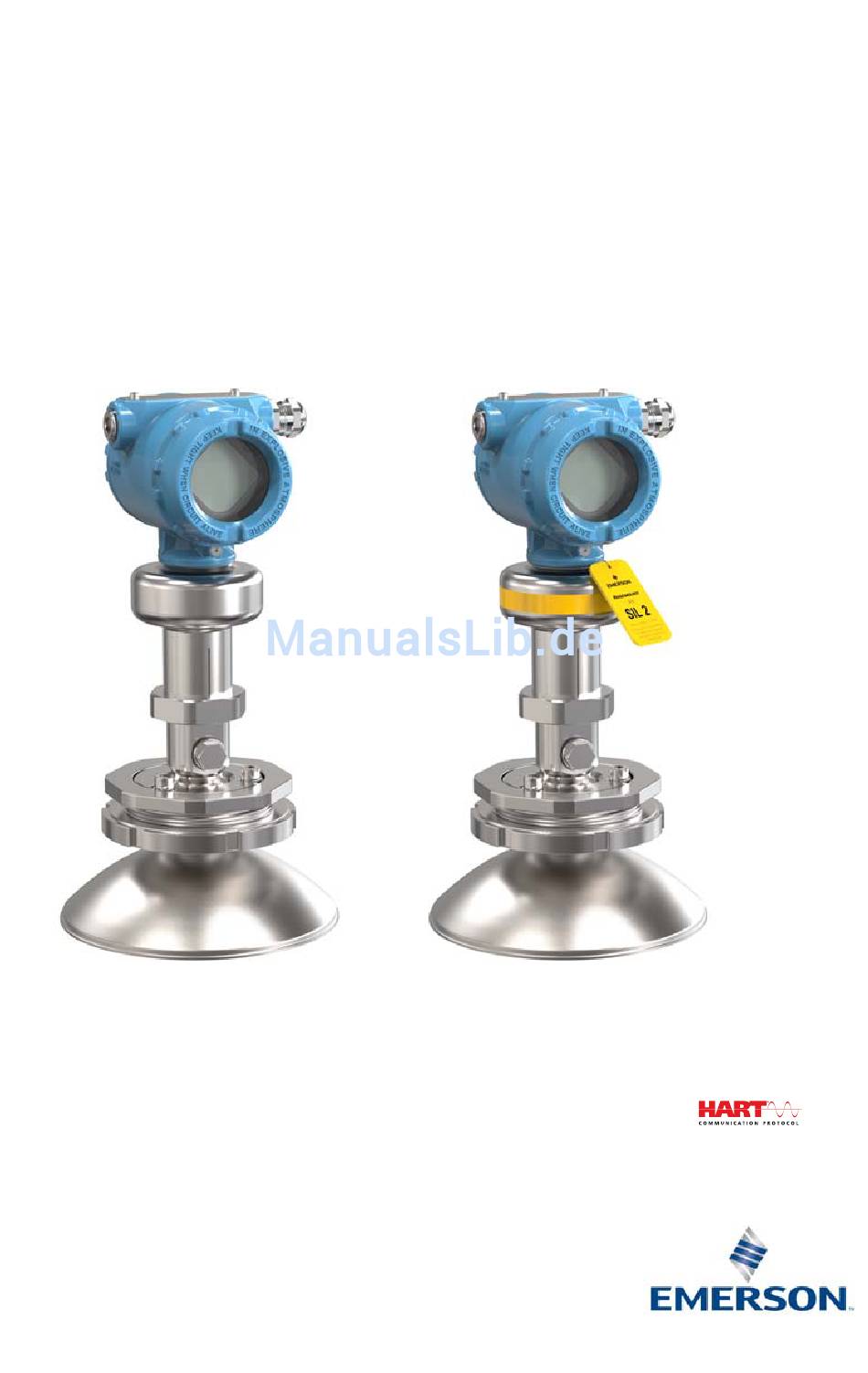

- Seite 1 Kurzanleitung 00825-0305-4408, Rev. AA November 2016 ™ Rosemount 5408 und 5408:SIS Füllstandsmessumformer Parabolantenne...
-
Seite 2: Informationen Zu Dieser Anleitung
Weitere Informationen finden Sie in der Betriebsanleitung des Rosemount 5408 und 5408:SIS. Die Betriebsanleitung und diese Kurzanleitung sind auch in elektronischer Form über Emerson.com/Rosemount erhältlich. WARNUNG Nichtbeachtung der Richtlinien für sichere(n) Installation und Service kann zu schweren oder tödlichen Verletzungen führen. -
Seite 3: Inhaltsverzeichnis
Kurzanleitung November 2016 VORSICHT Heiße Oberflächen Flansch und Prozessdichtung können bei hohen Prozesstemperaturen heiß sein. Vor der Wartung abkühlen lassen. Zulassungsart bestimmen Für Messumformer für Ex-Schutz-Bereiche mit mehreren Zulassungsarten: Das Kontrollkästchen der gewählten Zulassungsart(en) permanent markieren. Inhalt Zulassungsart bestimmen ............Seite 3 Messumformer montieren . -
Seite 4: Messumformer Montieren
November 2016 Kurzanleitung Messumformer montieren Installationsverfahren Flanschausführung Seite 5 Gewindeausführung Seite 6 Geschweißte Ausführung Seite 11... -
Seite 5: Flanschausführung Montieren
Kurzanleitung November 2016 Flanschausführung montieren Schritt 1: Flansch und Antenne am Tank montieren Die Schrauben und Muttern mit dem für den/die gewählte(n) Flansch und Dichtung ausreichenden Drehmoment festziehen. Dichtung Schritt 2: Neigung der Antenne einstellen (siehe Seite 17) Schritt 3: Spülleitung anschließen (siehe Seite 20) -
Seite 6: Gewindeausführung Montieren
November 2016 Kurzanleitung Gewindeausführung montieren Abbildung 1. Komponenten Antenne Sicherungsmutter G 3 " Spülanschluss-Verschlussstopfensatz (optional mit Bestellung) (optional mit Bestellung) Teilenr. 05400-1200-0002 Teilenr. 05400-1200-0001 Antennenadapter mit Kugelgelenk Gewindehülse O-Ring Adapter M20... - Seite 7 Kurzanleitung November 2016 Schritt 1: Sicherungsmutter entfernen (sofern zutreffend) Schritt 2: O-Ring montieren...
-
Seite 8: Schritt 3: Antennenadapter Auf Flansch-/Mannlochdeckel Montieren
November 2016 Kurzanleitung Schritt 3: Antennenadapter auf Flansch-/Mannlochdeckel montieren Sicherstellen, dass der Antennenadapter fest auf dem Flansch-/Mannlochdeckel sitzt. Ø 101 ± 0,6 mm (Ø 3,98 ± 0,02 in.) ODER " Max. 30 mm (1,18 in.) > 15 mm (0,59 in.) Schritt 4: M20-Adapter entfernen Die O-Ringe visuell auf Beschädigung und Verschmutzung untersuchen. - Seite 9 Kurzanleitung November 2016 Schritt 5: Antenne vorsichtig einsetzen Schritt 6: Antenne befestigen Drehmoment: 20 Nm (180 in-lb) 27 mm...
-
Seite 10: Schritt 7: Feststellschraube Anziehen
November 2016 Kurzanleitung Schritt 7: Feststellschraube anziehen Drehmoment: 0,5 Nm (5 in-lb) H2 mm Schritt 8: Antennen-Baugruppe am Tank montieren Die Schrauben und Muttern mit dem für den/die gewählte(n) Flansch und Dichtung ausreichenden Drehmoment festziehen. Dichtung Schritt 9: Neigung der Antenne einstellen (siehe Seite 17) Schritt 10: Spülleitung anschließen (siehe Seite 20) -
Seite 11: Geschweißte Ausführung Montieren
Kurzanleitung November 2016 Geschweißte Ausführung montieren Abbildung 2. Komponenten Antenne Schweißschutzplatte Klemmflansch Spülanschluss-Verschlussstopfensatz Flanschkupplung Unterlegscheibe (optional mit Bestellung) Schweißschutzstange Schraube M8 Teilenr. 05400-1200-0001 O-Ring Gewindehülse Kugelgelenk Adapter M20... -
Seite 12: Schritt 1: Schutzplatten Am Flansch-/Mannlochdeckel Montieren
November 2016 Kurzanleitung Schritt 1: Schutzplatten am Flansch-/Mannlochdeckel montieren Diese Platten schützen die innenliegende Oberfläche der Flanschkupplung vor Staub und Schweißfunken. Ø 100 ± 0,5 mm (Ø 3,94 ± 0,02 in.) Max. 30 mm (1,18 in.) -
Seite 13: Schritt 2: Flanschkupplung Einschweißen
Kurzanleitung November 2016 Schritt 2: Flanschkupplung einschweißen Schritt 3: Schutzplatten entfernen Die innenliegende Oberfläche der Flanschkupplung visuell auf Beschädigung und Verschmutzung untersuchen. Schritt 4: O-Ring montieren... -
Seite 14: Schritt 5: Kugelgelenk Montieren
November 2016 Kurzanleitung Schritt 5: Kugelgelenk montieren Das Kugelgelenk einsetzen, den Klemmflansch mit der Markierung „7 Nm“ nach oben platzieren und dann die M8-Schrauben schrittweise festziehen. Drehmoment: 7 Nm (65 in-lb) H6 mm Schritt 6: M20-Adapter entfernen Die O-Ringe visuell auf Beschädigung und Verschmutzung untersuchen. O-Ringe... - Seite 15 Kurzanleitung November 2016 Schritt 7: Antenne vorsichtig einsetzen Schritt 8: Antenne befestigen Drehmoment: 20 Nm (180 in-lb) 27 mm Schritt 9: Feststellschraube anziehen Drehmoment: 0,5 Nm (5 in-lb) H2 mm...
- Seite 16 November 2016 Kurzanleitung Schritt 10: Antennen-Baugruppe am Tank montieren Die Schrauben und Muttern mit dem für den/die gewählte(n) Flansch und Dichtung ausreichenden Drehmoment festziehen. Dichtung Schritt 11: Neigung der Antenne einstellen (siehe Seite 17) Schritt 12: Spülleitung anschließen (siehe Seite 20)
-
Seite 17: Neigung Der Antenne Einstellen
Kurzanleitung November 2016 Neigung der Antenne einstellen Schritt 1: M8-Schrauben lösen, bis sich die Antenne frei drehen lässt H6 mm WARNUNG Inhalt steht möglicherweise unter Druck. Die M8-Schrauben nicht während des Betriebs lösen. Andernfalls kann unter Druck stehendes Gas austreten und schwere oder tödliche Verletzungen verursachen. - Seite 18 November 2016 Kurzanleitung Schritt 3: Dosenlibelle oben auf die Antenne legen Schritt 4: Neigung der Antenne einstellen Schritt 5: M8-Schrauben schrittweise festziehen Drehmoment: 7 Nm (65 in-lb) H6 mm...
-
Seite 19: Schritt 6: Dosenlibelle Entfernen
Kurzanleitung November 2016 Schritt 6: Dosenlibelle entfernen Schritt 7: Messumformerkopf montieren Die Markierung am Sensormodul auf den Spülluftanschluss ausrichten. Drehmoment: 40 Nm (355 in-lb) 60 mm 36 mm... -
Seite 20: Spülleitung Anschließen
November 2016 Kurzanleitung Spülleitung anschließen Sofern keine Spüllüftung verwendet wird, den Einlass mit dem Spülleitungs-Verschlussstopfensatz (optional mit Bestellung) oder einem geeigneten Blindstopfen verschließen. Nein Luftspülung? Entsprechend den Drehmoment: 20 Nm örtlichen Vorschriften ein Gewindedichtmittel (180 in-lb) 17 mm oder eine Dichtung verwenden. -
Seite 21: Anzeiger Ausrichten (Optional)
Kurzanleitung November 2016 Anzeiger ausrichten (optional) Zum Verbessern des Zugangs zur Feldverkabelung sowie der Ablesbarkeit des optionalen Digitalanzeigers: 1. Die Sicherungsschraube lösen, bis das Messumformergehäuse leicht gedreht werden kann. 2. Zuerst das Gehäuse im Uhrzeigersinn in die gewünschte Richtung drehen. Wenn die gewünschte Ausrichtung aufgrund des Gewindeanschlags nicht erzielt werden kann, das Gehäuse gegen den Uhrzeigersinn in die gewünschte Richtung drehen (bis zu 360°... -
Seite 22: 7.0 Elektrische Anschlüsse Vorbereiten
November 2016 Kurzanleitung 7.0 Elektrische Anschlüsse vorbereiten Kabelauswahl Kabel mit einem Querschnitt von 0,2 bis 2 mm (AWG 24 bis 14) verwenden. Für Umgebungen mit hohen elektromagnetischen Interferenzen (EMI) wird die Verkabelung mit verdrillten Adernpaaren und Abschirmung empfohlen. An jeder Anschlussklemme können zwei Adern sicher angeschlossen werden. Kabelverschraubung/Schutzrohr Bei Installationen mit Ex-Schutz/druckfester Kapselung dürfen nur Kabelverschraubungen oder Leitungseinführungen verwendet werden, die für... -
Seite 23: Elektrischer Anschluss Und Spannungsversorgung
Kurzanleitung November 2016 Elektrischer Anschluss und Spannungsversorgung Schritt 1: Sicherstellen, dass die Spannungsversorgung ausgeschaltet ist Schritt 2: Deckel entfernen Schritt 3: Kunststoffstopfen entfernen... - Seite 24 November 2016 Kurzanleitung Schritt 4: Das Kabel durch das Kabelschutzrohr/die Kabelverschraubung in das Gehäuse einführen Kennzeichnung von Gewindegröße und -typ (Keine Markierung = -14 NPT) -14 NPT M20 x 1,5 G1/2 1. G1/2 Gewindeausführung ist für Installationen mit Ex-Schutz/druckfester Kapselung nicht erlaubt.
-
Seite 25: Schritt 5: Kabeladern Anschließen
Kurzanleitung November 2016 Schritt 5: Kabeladern anschließen Drehmoment: 0,8 Nm (7 in-lb) Abbildung 5. Anschlussschema des Messumformers A. Feldkommunikator B. Zugelassene eigensichere Barriere (nur für eigensichere Installationen) C. HART-Modem D. Bürde (≥250 Ω) E. Strommessgerät F. Spannungsversorgung... -
Seite 26: Schritt 6: Korrekte Erdung Sicherstellen
November 2016 Kurzanleitung Schritt 6: Korrekte Erdung sicherstellen Sicherstellen, dass die Erdung den nationalen und lokalen Vorschriften für die Elektroinstallation entspricht. Die Nichtbeachtung dieser Anweisung kann den Geräteschutz beeinträchtigen. Erden des Messumformergehäuses Die beste Methode zur Erdung ist die direkte Verbindung zur Erde mit minimaler Impedanz. -
Seite 27: Schritt 7: Kabelverschraubung Festziehen
Kurzanleitung November 2016 Abbildung 7. Kabelschirm Abschirmung isolieren Abschirmung kurz abisolieren und vom Gehäuse Abstand minimieren isolieren Abschirmung mit Erdungsanschluss an der Spannungsversorgung verbinden Schritt 7: Kabelverschraubung festziehen PTFE-Band oder ein anderes Dichtmittel auf dem Gewinde anbringen bzw. auftragen. -
Seite 28: Schritt 8: Nicht Verwendete Leitungseinführungen Mit Dem Mitgelieferten Metallstopfen Verschließen
November 2016 Kurzanleitung Hinweis Die Verkabelung mit einer Tropfschlaufe ausführen. Schritt 8: Nicht verwendete Leitungseinführungen mit dem mitgelieferten Metallstopfen verschließen PTFE-Band oder ein anderes Dichtmittel auf dem Gewinde anbringen bzw. auftragen. Schritt 9: Deckel fest anbringen 1. Sicherstellen, dass die Gehäusedeckel-Sicherungsschrauben ganz in das Gehäuse eingeschraubt sind. -
Seite 29: Schritt 10: Spannungsversorgung Anschließen
Kurzanleitung November 2016 2. Die Deckel anbringen und festziehen. Sicherstellen, dass die Deckel fest sitzen. 3. Die Sicherungsschraube gegen den Uhrzeigersinn drehen, bis sie den Deckel berührt. Nur für Installationen mit Ex-Schutz/druckfester Kapselung erforderlich. 4. Die Sicherungsschraube zusätzlich noch eine ½ Umdrehung gegen den Uhrzeigersinn drehen, um den Gehäusedeckel zu sichern. -
Seite 30: Messumformer Mittels „Guided Setup" (Menügeführte Einrichtung) Konfigurieren
November 2016 Kurzanleitung Messumformer mittels „Guided Setup“ (Menügeführte Einrichtung) konfigurieren Der Messumformer kann auf einfache Weise mit der Rosemount Radar Master Software (gestartet mit der Instrument Inspector ™ Anwendung), einem Feldkommunikator, dem AMS™ Suite: Intelligent Device Manager oder einem anderen Device Descriptor (DD) oder Field Device Integration (FDI) kompatiblen Hostsystem konfiguriert werden. - Seite 31 Neuestes FDI Device Package besorgen Das FDI Package oder DD wird in der Regel zusammen mit dem Konfigurations-Hilfsmittel installiert. Das neueste FDI Package und DD sind auch erhältlich unter: EmersonProcess.com/devicefiles Hier erfahren Sie mehr Emerson.com/Rosemount können Sie die Rosemount 5408 und 5408:SIS Betriebsanleitung herunterladen.
