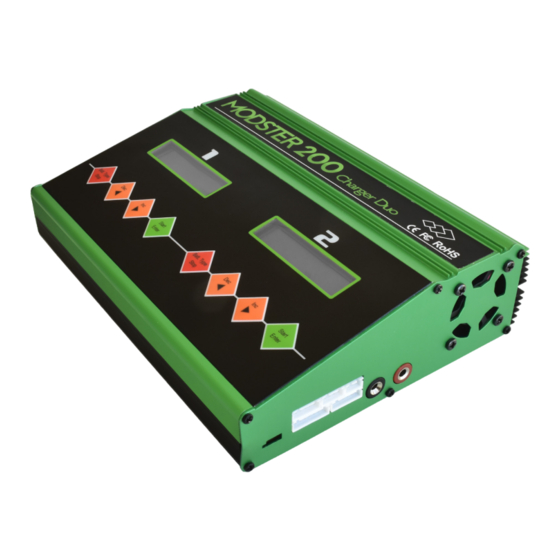

Modster 200 Charger Duo Benutzerhandbuch
Intelligentes duo balance ladegerät
Quelle: modster.at
Verwandte Anleitungen für Modster 200 Charger Duo
Inhaltszusammenfassung für Modster 200 Charger Duo
- Seite 1 200 Charger Duo BENUTZERHANDBUCH / MANUAL INTELLIGENTES DUO BALANCE LADEGERÄT CHARGING HAS N EVER BEEN S O EASY...
-
Seite 2: Warnung Und Sicherheitshinweise
MODSTER 200 Charger Duo 1. Einleitung Wir freuen uns sehr, dass Sie sich für ein MODSTER Produkt entschieden haben und sind uns sicher, dass Sie sehr viel Freude mit dem 200 Charger Duo haben werden! Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorg- fältig auf Vollständigkeit und Funktion geprüft. -
Seite 3: Das Ladegerät
Betriebsanleitung MODSTER 200 Charger Duo 3. Das Ladegerät www.modster.at... -
Seite 4: Leistungsparameter
Betriebsanleitung MODSTER 200 Charger Duo Leistungsparameter Eingangsspannung 11.0~18.0V 110V or 230V Ladestrom 10,0 A (max. 2x100W) Entladestrom 2,0 A (max. 2x 10W) Ladeleistung max. 100Wx2 Balancerstrom 300mA Ausgleichsstrom 400mAh Balancer-Toleranz ±0.01V Ladekapazität NiCd/NiMH 1~15 cells LiPo, LiIon, LiFe 1-6 cells... -
Seite 5: Fachbegriff-Erklärung
Akkudaten während des Prozesses ununterbrochen überprüft. Integrierter intelligenter Lithium-Akku Balancer Der MODSTER 200 Charger Duo enthält einen individuellen Zellen-Balancer. Dieser ist in der Lage jede Akkuzelle einzeln auszubalancieren. Es ist nicht mehr nötig einen externen Balancer anzuschließen. -
Seite 6: Grundeinstellungen
Betriebsanleitung MODSTER 200 Charger Duo Temperaturabschaltung: Die chemische Reaktion im Akku führt dazu, dass dessen Temperatur steigt. Wird ein festgelegtes Temperaturlimit erreicht, unterbricht das Ladegerät automatisch den aktuellen Prozess. Diese Funktion ist nur mit einem externen Temperaturfühler nutzbar, der im Lieferumfang nicht enthalten ist. - Seite 7 Betriebsanleitung MODSTER 200 Charger Duo Zeitabschaltung Beim Starten eines Prozesses läuft eine Uhr mit. In diesem Menü können Sie eine Sicherheitszeit ein- stellen, nach der ein Prozess automatisch abgebrochen werden soll. Dies ist sinnvoll. Falls das Gerät durch eine Akkubeschädigung oder einen Fehler die Ladung nicht mehr kontrollieren kann, verhin- dert diese Einstellung eine Überladung.
-
Seite 8: Übersicht Menüstruktur & Einstellungsmöglichkeiten
Betriebsanleitung MODSTER 200 Charger Duo 7. Übersicht Menüstruktur & Einstellungsmöglichkeiten www.modster.at... -
Seite 9: Laden Der Akkus
Betriebsanleitung MODSTER 200 Charger Duo 8. Laden der Akkus Das Ladegerät verfügt über Standardeinstellungen, die mit den gängigsten Akkus kompatibel sind. Überprüfen Sie vor dem Laden allerdings dennoch alle Grundeinstellungen auf Übereinstimmung mit Ihrem Akkutypen. 8.1 Lithium Akkus (LiPo, LiFe, LiIon und LiHV) Zur Auswahl des Ladeprogramms drücken Sie so lange die Stop-Taste, bis Sie beim gewünschten Akkutypen angelangt sind. - Seite 10 Betriebsanleitung MODSTER 200 Charger Duo 8.2 NiCd/NiMH Akkus Zur Auswahl des Ladeprogramms drücken Sie so lange die Stop-Taste, bis Sie beim gewünschten Akkutypen angelangt sind. Über die Start-Taste bestätigen Sie Ihre Auswahl. Durch Drücken der Pfeiltasten können Sie die verschiedenen Funktionsmodi auswählen:...
- Seite 11 Betriebsanleitung MODSTER 200 Charger Duo 8.3 Bleiakkus Wählen Sie im Programmauswahlmenü auf dem Bildschirm mit der Taste STOP den Akkutyp Bleiakku (Pb BATT) aus und drücken Sie dann die Taste START. Durch Drücken der Pfeiltasten können Sie die verschiedenen Funktionsmodi auswählen:...
-
Seite 12: Anzeige Weiterer Informationen
Betriebsanleitung MODSTER 200 Charger Duo 9. Anzeige weiterer Informationen Während das Ladegerät den Akku lädt oder entlädt, können Sie den aktuellen Lade- und Entladestrom ändern, indem Sie die Taste START drücken und die Pfeiltasten verwenden. Zeigt die Delta-Peak-Empfindlichkeit für NiMH an Zeigt die Delta-Peak-Empfindlichkeit für NiCd an... - Seite 13 Betriebsanleitung MODSTER 200 Charger Duo 10. Fehlermeldungen Das Ladegerät kann Fehlermeldungen anzeigen, wenn bestimmte Probleme erkannt werden. Überprüfen Sie in jedem Fall bei einem Fehler die Anschlüsse, Stromversorgung, Batterie und Einstellungen. Diese Meldung zeigt an, dass eine Polaritätsumkehr vorliegt. Überprüfen Sie den Akku und die Anschlüsse.
-
Seite 14: Hinweis Zur Entsorgung Von Altbatterien
Betriebsanleitung MODSTER 200 Charger Duo 11. Hinweis zur Entsorgung von Altbatterien Der nachfolgende Hinweis richtet sich an diejenigen, die Batterien oder Produkte mit eingebauten Batterien nutzen und in der an sie geliefer- ten Form nicht mehr weiterveräußern (Endnutzer): 1. Batterien dürfen nicht über den Hausmüll entsorgt werden. -
Seite 15: Sicherheitshinweise
Betriebsanleitung MODSTER 200 Charger Duo 12. Sicherheitshinweise Setzen Sie Ihre Lithium-Polymer-Zellen erst ein, wenn Sie alle Sicherheitshinweise/-Vorschriften gelesen und vollständig verstanden haben. Dieser Lithium-Polymer-Beipackzettel enthält wichtige Sicherheitshinweise zur Vermeidung potentieller Gefahren, die zu Personen- oder Ge- räteschäden führen können. Für Schäden die durch unsachgemäße oder nicht in den Sicherheitsbestimmungen entsprechenden Nutzung, Lagerung und/oder Ladung der Akkus entstehen, sonst können wir keinerlei Haftung oder Garantie übernehmen und keinen Schadensersatz... - Seite 16 Betriebsanleitung MODSTER 200 Charger Duo Sicherheit im Umgang mit Lithium-Polymer-Akkus ist nur dann gewährleistet, wenn die eben beschriebenen Sicher- heitshinweise befolgt und die LiPos keinen außergewöhnlichen Beanspruchungen ausgesetzt werden. Unsachgemäße Benutzung kann die Zellen zerstören oder Verletzungen von Personen zur Folge haben.
-
Seite 17: Konformitätserklärung
MODSTER 200 Charger Duo 13. Konformitätserklärung Hiermit bestätigt die Fa. Modellsport Schweighofer, dass das Ladegerät MODSTER 200 Charger Duo, AN-247676, den wesentlichen Schutzer- forderungen entspricht, welche den Direktiven 2004/108/EG für die elektronische Verträglichkeit, sowie LVD 2014/35/EU für die elektrische Sicherheit folgen. -
Seite 18: Warning And Safety Instructions
MODSTER 200 Charger Duo 1. Introduction We are very happy that you have decided for a MODSTER Product and we are sure that you will have a lot of fun with the MODSTER 200 Char- ger Duo! You have made the right decision when it comes to product quality and spare parts supply. All of our products get carefully checked on com- pleteness and function. - Seite 19 Manual MODSTER 200 Charger Duo 3. The Charger www.modster.at...
-
Seite 20: Key Features
Manual MODSTER 200 Charger Duo Power Parameter Input Voltage 11.0~18.0V 110V or 230V Charging Current 10,0 A (max. 2x100W) Discharging Curent 2,0 A (max. 2x 10W) Charging Power max. 100Wx2 Balancer Current 300mA Compensating Current 400mAh Balancer-Tolerance ±0.01V Charging Capacity... -
Seite 21: Special Features
Integrated intelligent lithium battery balancer The MODSTER 200 Charger Duo contains an individual cell balancer. This is able to balance each battery cell individually. It is no longer neces- sary to connect an external balancer. -
Seite 22: Basic Settings
Manual MODSTER 200 Charger Duo Temperature shutdown: The chemical reaction in the battery causes its temperature to rise. If a set temperature limit is reached, the charger automatically interrupts the current process. This function can only be used with an external temperature sensor, which is not included in the delivery. - Seite 23 Manual MODSTER 200 Charger Duo Safety Timer When starting a process, a clock is running. In this menu, you can set a safety time after which a pro- cess should be aborted automatically. This is useful. If the unit can no longer control the charge due to a battery damage or a fault, this setting prevents overcharging.
- Seite 24 Manual MODSTER 200 Charger Duo 7. Overview Menu Structure & Setting Options www.modster.at...
-
Seite 25: Battery Charging
Manual MODSTER 200 Charger Duo 8. Battery Charging The charger has default settings which are compatible with the most popular batteries. However, before loading, check all basic settings for compliance with your battery type. 8.1 Lithium Batteries (LiPo, LiFe, LiIon and LiHV) - Seite 26 Manual MODSTER 200 Charger Duo 8.2 NiCd/NiMH Batteries In the program select menue on the screen, use the STOP key to select NiCd or NiMH battery type and then press the START key. By pressing the arrow keys, you can select the different function modes:...
- Seite 27 Manual MODSTER 200 Charger Duo 8.3 Lead Batteries In the program select menue on the screen, use the STOP key to select Acid Lead (Pb) battery type and then press the START key. By pressing the arrow keys, you can select the different function modes:...
-
Seite 28: Extra Information Display
Manual MODSTER 200 Charger Duo 8. Extra Information Display While the charger is charging or discharging a battery, you can use the – and + keys to display extra information. Indicates delta-peak sensitivity for NiMH Indicates delta-peak sensitivity for NiCd... -
Seite 29: Error Messages
Manual MODSTER 200 Charger Duo 8. Error Messages The charger can display error messages when certain types of problems are detected. In any case when an error occurs, check the connec- tions, power supply, battery and settings. This indicates that there is a polarity reversal. Check the battery and connections. - Seite 30 Manual MODSTER 200 Charger Duo Disposing of exhausted batteries The following instructions are addressed to those who use batteries or products with built-in batteries and do not resell them in the delivered condition. 1. Exhausted batteries must never be thrown into the household waste! You are legally required to return the exhausted batteries so that a correct disposal can be guaranteed.
-
Seite 31: Safety Notes
Manual MODSTER 200 Charger Duo 12. Safety Notes Do not use your lithium polymer cells until you have read and fully understood all safety instructions. This lithium-polymer instruction booklet contains important safety instructions to avoid potential hazards that could lead to injury to persons or equipment. For damages caused by improper use, storage and / or charge of the batteries, which are not in compliance with the safety regulations, we can not assume any liability or guarantee and do not pay any damages. - Seite 32 Manual MODSTER 200 Charger Duo Case of Fire: If lithium polymer cells catch fire, do not use water as a extinguisher, as this will only foster and aggravate the fire! Please ask your local fire brigade for suitable extinguishing material which should always be within reach (eg dry sand).
-
Seite 33: Declaration Of Conformity
13. Declaration of Conformity Hereby Modellsport Schweighofer confirms, that the product MODSTER AC/DC DUO Charger, AN-247676, is in conformity with the require- ments of the specifications listed below, following the provisions of the EMC Directive 2004/108/EC for electromagnetic compatibility, and LVD 2014/35/EU for electric security. - Seite 34 200 Charger Duo MODELLSPORT SCHWEIGHOFER GMBH WIRTSCHAFTSPARK 9 A-8530 DEUTSCHLANDSBERG FIRMENBUCH GRAZ FN315230Z • UID-NR. ATU 64361513 EVA-PARTNERNUMMER: 152216 ARA LIZENZNUMMER: 17749 • GRS NUMMER: 110072576 INTERSEROH HERSTELLER ID (EAR): 152204 WEE REG.-NR. DE 44576630...
