Technische Daten
Ausgangsleistung :
Ausgänge je Kanal:
Eingangsempfindlichkeit :
Effektschleif
e
Röhrenbestückung :
Sicherungen:
Wichtig: Nur durch Sicherung gleichen Wertes ersetzen!
Abmessungen:
Gewicht:
Röhren-

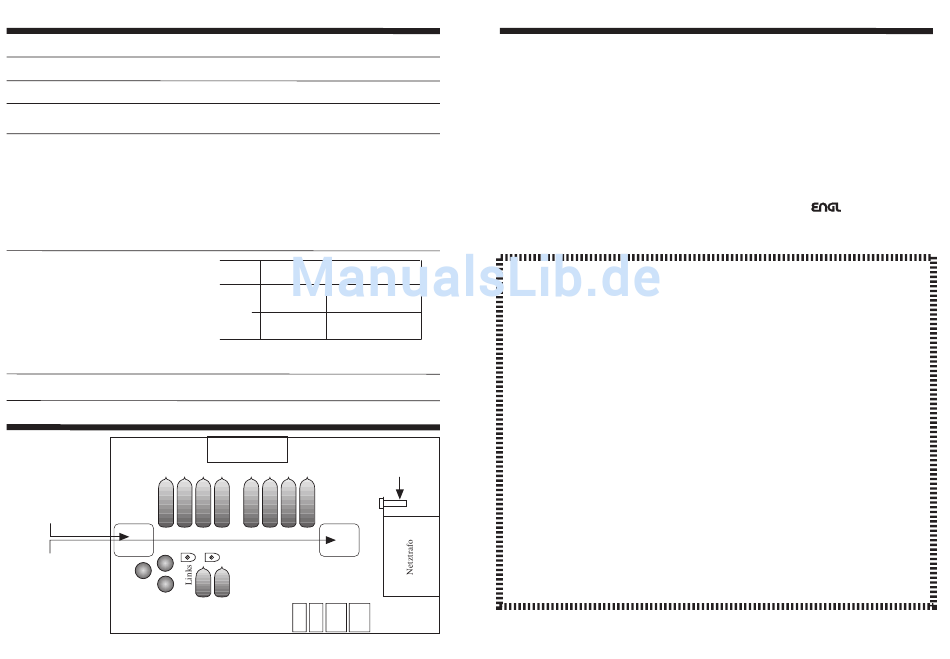

lageplan:
Linke Seite
Linke Ausgangs-
Übertrager
V6 V7 V8 V9
V5
Rechte Ausgangs-
V3
Übertrager
V4
Front
2x50 Watt
1x8 Ohm, 1x16 Ohm
Input min. -50 dB, max. 0 dB
Send
: -20 dB (bis -10 dB)
Return : max. 0 dB (GAIN Hi)
Vorstufe
V1-> ECC83/7025 F.Q.
V2-> ECC83/12AX7 selektiert
Endstufe
V3-> ECC83/12AX7 selektiert
V4,V5-> ECC83/12AX7 standard
V6,V7,V8,V9-> EL84, selektierter Satz
V10,V11,V12,V13-> EL84, selektierter Satz
Netz:
230V
100V und 120V
extern:
2,5 AM
5 AM
intern:
3,15 AT
6,3 AT
Endstufe (ECS): 4x160mAM
19", 2 HE, Tiefe: 300mm (ohne Griffe)
ca.12 kg
Lüfter
Interne Sicherung
Rechte Seite
V10 V11
V12 V13
BIAS
Rechts
V1 V2
V6
V8
V10
V12
+
+
+
+
V7
V9
V11
V13
Power Tube Fuses
(ECS)
Behandlungshinweise
· ·
Gerät nie harten mechanischen Stößen aussetzen ( Röhren).
·
Der Transport sollte immer nach einer Abkühlphase ( ca. 10 min.) erfolgen.
Nach dem Einschalten benötigen die Röhren ca. 20 Sekunden
·
Aufheizzeit, bis sie betriebsbereit sind.
Unterbringung in stark feuchten oder staubigen Räumen vermeiden
·
(schont Potentiometer, Schalter- und Buchsenkontakte ).
Während des Betriebs auf ausreichende Luftzufuhr an der Rückseite und an
beiden Seiten achten, damit eine einwandfreie Kühlung gewährleistet ist
· ·
( Bauteile-Lebensdauer! )
Verstärker nie ohne angeschlossene Last betreiben.
Beim Auswechseln der Röhren sollten wieder selektierte
( spezielle Selektionskriterien! ) verwendet werden, um Probleme mit
Mikrofonie, Rauschen und Unsymmetrie zu vermeiden.
Wichtig! Unbedingt beachten!
·
Der Verstärker ist in der Lage, hohe Lautstärken zu produzieren,
die zu Gehörschäden führen können!
·
Röhrenwechsel und Reparaturen nur vom Fachmann durchführen
lassen, (Arbeitspunkt-Einstellung Endstufe!) dabei Gerät ausschalten
und Netzstecker ziehen!
· ·
Vorsicht - Röhren können sehr heiß sein, Verbrennungsgefahr!
Immer qualitativ hochwertige Netz- und sonstige Kabel verwenden!
·
Verstärker unter keinen Umständen an ungeerdeten Stromkreisen
betreiben!
·
Niemals defekte Sicherungen überbrücken, oder solche mit anderen
Werten einsetzen!
· ·
Vor Auswechseln der Sicherungen Netzstecker ziehen!
Das Gehäuse nur vom Fachmann öffnen lassen.
Eigene Reparaturversuche unterlassen!
· ·
Verstärker unbedingt vor Feuchtigkeit und Nässe schützen!
Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!
Te c h n i s c h e Ä n d e r u n g e n o h n e Vo r a n k ü n d i g u n g v o r b e h a l t e n .
