engl TUBE RACKHEAD 860 Bedienungsanleitung Seite 2

E C S ( Emergency Circuit System )
Durch diese Schaltung und der Art der Absicherung ist gewährleistet, daß der Verstärker bei De-
fekt einer Endstufenröhre nicht komplett ausfällt. Weiterspielen ist möglich; lediglich der betrof-
fene Kanal arbeitet nur noch mit ca. 1/3 der Leistung. Bei Leistungsröhren kann es vorkommen,
daß durch interne Gasausbrüche vorübergehend ein Kurzschluß verursacht wird. Die Sicherung
wird dann ausgelöst, der Amp fällt jedoch nicht aus! Häufig absorbiert die Röhre entwickeltes Gas und ist daher
nach einem Kurzschluß wieder betriebsbereit!
Meist kann aus diesem Grund durch Ersetzen der Sicherung der Fehler beseitigt werden, sollte die
neue Sicherung wieder auslösen, ist ein Auswechseln der defekten Enstufen-Röhre erforderlich!
Bei Verwendung von Gitarren mit Humbucking-Tonabnehmern oder aktiven Systemen empfiehlt
sich eine GAIN-Regler Einstellung zwischen 8 Uhr und 12 Uhr, bei Single-Coil-Spulen kann der
GAIN-Regler in Stellung 13 Uhr bis 15 Uhr stehen; darüber hinaus läßt sich bereits eine leichte An-
zerrung erzielen, die insbesondere auch in Verbindung mit gewollter Endstufen-Übersteuerung
(hohe Lautstärken!) hervorragend klingt (Eventuell Bäße dabei etwas reduzieren, damit sich die
Lautsprecher nicht „überschlagen"). Aber auch die Kombination mit niedrigem GAIN und hoher
Lautstärke in der Endstufe (reine Endstufen-Übersteuerung) oder hohem GAIN-Pegel („light Crunch")
und mittleren Endstufen-Lautstärken klingen äußerst interessant! Bei sehr hohen Ausgangsspan-
nungen des Tonabnehmersystems ( > 1V eff oder 0dB ) kann es erforderlich sein, den Volume-Regler
an der Gitarre zurückzudrehen um ein einwandfreies „cleanes" Signal zu erreichen.
In der Hi-Stellung des BRIGHT-Schalters wird der Sound „crispy" oder „glasig", auch fehlende Höhen
bei Humbucking-Tonabnehmern können hiermit ausgeglichen werden.
Um den Amp und die Grundsounds kennenzulernen, ist es ratsam, alle Tonregler etwa auf Mittel-
stellung zu bringen, danach kann die Klangregelung individuell auf eigenen Geschmack, die ver-
wendeten Lautsprecher und auf die Raumverhältnisse abgestimmt werden.
Der Amp ist ausgelegt für je eine Lautsprecher-Box pro Kanal, sollen mehrere Boxen angeschlossen
werden, muß auf die Gesamt-Impedanz geachtet werden! Will man z.B. zwei 8 Ohm-Systeme an je-
der Seite betreiben, müßte man diese erst in Serie schalten und an die 16 Ohm-Ausgänge des Amps
anschließen. Die -Speaker Cabinet Extension bietet einige Varianten zur Verschaltung von bis
zu 4 Lautsprecherboxen pro Kanal an. Bei Verwendung einer Stereo-Box für beide Kanäle darauf
achten, daß sie in der Betriebsart Stereo arbeitet, andernfalls könnte die Endstufe Schaden nehmen!
Ein ausgeprägter Stereo-Klang entsteht in Verbindung mit einem Stereo-Effekt und einer Lautspre-
cherbox pro Kanal. Großvolumige Lautsprecherboxen mit mehreren Lautsprechern (4x12", 2x12")
erzeugen wesentlich mehr Baßdruck, hier werden in der Regel am Verstärker mehr Höhen- und Mit-
tenanteile eingestellt; offene Systeme oder kleine Boxen mit Baßreflexöffnungen (1x12") betonen je
nach Lautsprecher-Typ stärker Mitten- und Hochtonbereiche. Reduzieren der PRESENCE- und TREBLE-
Anteile, und Erhöhen des BASS-Levels führt hier zu einem ausgewogenen Klangbild.
Die Umschaltfunktionen Clean/Lead, Clean/Crunch, Hall Ein/Aus, und Presence A/B, können im 19"-
Rack auch durch einen Looper oder mit Midi-Geräten vorgenommen werden, die über 4 frei program-
mierbare Schalteingänge verfügen. Je nach verwendeten Midi-Gerät kann es notwendig werden, die
Stereo-Klinken der FOOTSWITCH Buchsen zu diesem Zweck auf 4 einzelne Mono-Klinken aufzusplit-
ten. Für jede Schaltfunktion wird der Mono- oder Stereokontakt (Zuordnung siehe Gerätebeschrei-
bung „Footswitch") und die Masse benötigt. Doch Vorsicht! Sind die Schaltmasse und die Signal-
masse in dem Midi-Gerät identisch, kann das eine Brummschleife verursachen!

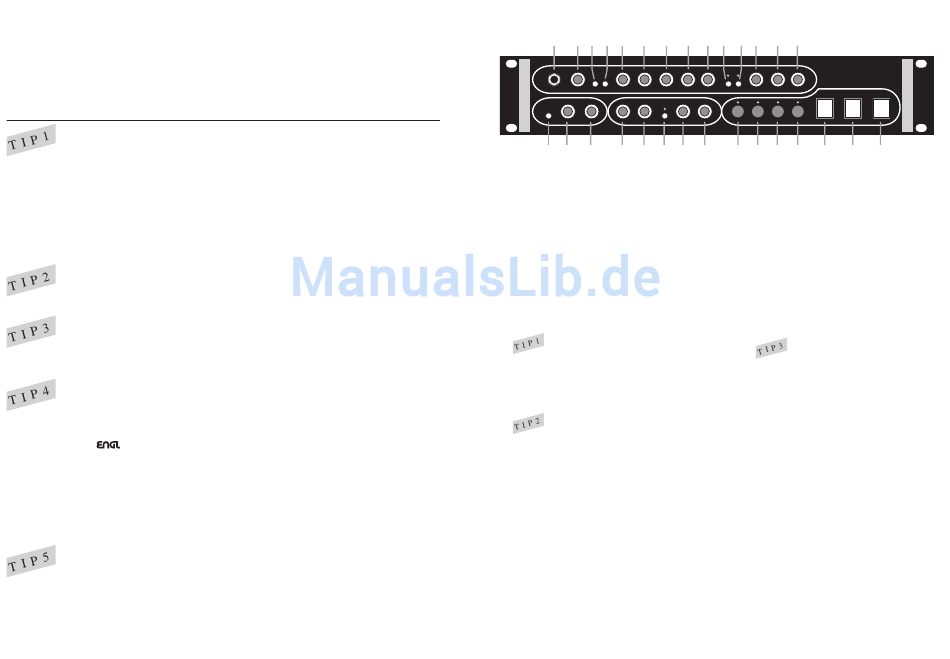

Frontseite
1 2 3 4 5 6 7 8 9 10 11 12 13
15 16 17 18 19 20 21 22
Vorstufensektion
1
Input
Eingang, Klinke asymmetrisch
2
Gain
Empfindlichkeitsregler zur Anpassung an
verschiedene Gitarrentonabnehmer,arbeitet
für alle Kanäle als Pre-Gain
3
Bright (Lo/Hi)
Bewirkt Anhebung im oberen Hochtonbereich,
wird ab GAIN-Reglerstellung 7-8 unwirksam
4
Crunch-Gain (Lo/Hi)
Empfindlichkeitsschalter für den Crunch-Kanal
5
Lead
Übersteuerungs-Grad im Lead-Betrieb; mit GAIN-
und LEAD-Regler kann das Verhältnis zwischen
Clean- und Leadsignal eingestellt werden.
ACHTUNG: Durch zu hohe Gain- und Lautstär-
kepegel kann es im Crunch-und Leadbetrieb zu
starkem Rückkopplungspfeifen kommen. Vermei-
den, da dadurch Gehör geschädigt und Lautspre-
cher beschädigt werden könnten!
14
23 24 25 26 27 28 29
6
Bass
Baßtonregler
7
Middle
Mittentonregler
8
Treble
Hochtonregler
9
Reverb
Hallregler; Ein/Aus-schalten des Halls
zusätzlich über Fußschalter möglich
10
Clean/Crunch
Kanalumschaltung von Clean auf Crunch,
gelbes LED zeigt Crunch-Betriebsart an
11
Clean/Lead
Kanalumschaltung von Clean auf Lead, hat
Priorität vor dem CLEAN/CRUNCH-Schalter,
Lead-Betrieb wird durch rotes LED angezeigt
12
Clean
Lautstärkeregelung für den Clean-Kanal
13 Crunch
Lautstärkeregelung für den Crunch-Kanal
Lead
14
Lautstärkeregelung für den Lead-Kanal
