engl TUBE RACKHEAD 860 Bedienungsanleitung Seite 3

Endstufensektion
15
Gain(Lo/Hi)
Eingangsempfindlichkeit der Endstufen
WICHTIG: Dieser GAIN-Schalter muß
bei Betrieb mit der eingebauten Vorstufe
in Position Hi stehen! (gedrückt)
16
Volume Left
Lautstärkeregelung der linken Endstufe
17
Volume Right
Lautstärkeregelung der rechten Endstufe
18
Presence A Left
Höhenregelung A in der Endstufe, linker Kanal
19
Presence B Left
Höhenregelung B in der Endstufe, linker Kanal
20
Mode
zwei verschiedene Variationen der PRESENCE
A/B Regler-Zuordnung an die Vorstufen-Kanal-
umschaltung werden angeboten:
1.Position Off:
PRESENCE A aktiv im Cleankanal
PRESENCE B aktiv im Crunch- und Leadkanal
2.Position On (gedrückt):
PRESENCE A aktiv im Clean- und Crunchkanal
PRESENCE B aktiv im Leadkanal
rotes LED zeigt PRESENCE B aktiv an.
PRESENCE
A/B-Umschaltung kann auch über Fußschalter
erfolgen, der MODE-Schalter ist dann ohne
Funktion;
21
Presence A Right
Höhenregelung A in der Endstufe, rechter Kanal
22
Presence B Right
Höhenregelung B in der Endstufe, rechter Kanal
23
Power Tube Fuse
Endstufen-Röhrenabsicherung (ECS) sichert
das Röhrenpaar V6 und V7;
LED zeigt defekte Sicherung
24
Power Tube Fuse
Endstufen-Röhrenabsicherung (ECS) sichert
das Röhrenpaar V8 und V9;
LED zeigt defekte Sicherung
25
Power Tube Fuse
Endstufen-Röhrenabsicherung (ECS) sichert
das Röhrenpaar V10 und V11;
LED zeigt defekte Sicherung
26
Power Tube Fuse
Endstufen-Röhrenabsicherung (ECS) sichert
das Röhrenpaar V12 und V13;
LED zeigt defekte Sicherung
27
Standby Left
Bereitschaftsschalter, linker Kanal
28
Standby Right
Bereitschaftsschalter, rechter Kanal
29
Power
Netzschalter, Gerät Ein/Aus

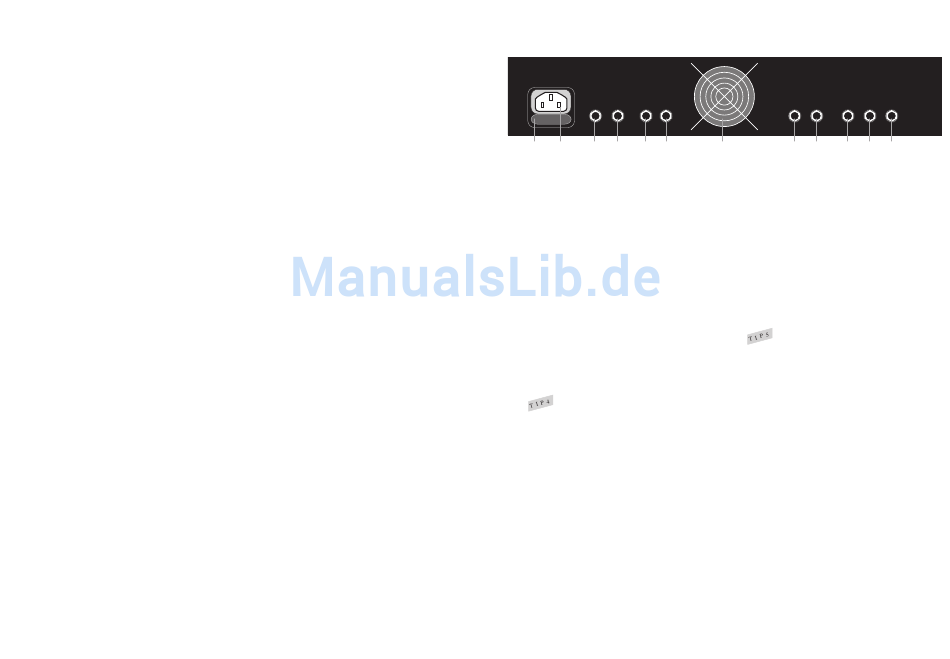

Rückseite
30 31 32 33 34 35
30
Netzbuchse
Anschluß des Netzkabels
ACHTUNG: Nur einwandfreie Kabel mit Schutz-
kontaktstecker verwenden! Vor Inbetriebnahme
des Gerätes prüfen,ob die Netzspannung mit
dem Wert über der Netzbuchse übereinstimmt!
31
Netzsicherungsschublade
enthält Netzsicherung (hintere Kammer)
und Ersatzsicherung (vordere Kammer)
ACHTUNG: Defekte Sicherung nur gegen
gleichen Wert ersetzen! (siehe Tabelle!)
32
Speaker Output 16 Ohm, Right
Lautsprecher-Ausgang 16 Ohm, rechter Kanal
zum Anschluß einer 16 Ohm Lautsprecher-Box
33
Speaker Output 8 Ohm, Right
Lautsprecher-Ausgang 8 Ohm, rechter Kanal
zum Anschluß einer 8 Ohm Lautsprecher-Box
34
Speaker Output 16 Ohm, Left
Lautsprecher-Ausgang 16 Ohm, linker Kanal
zum Anschluß einer 16 Ohm Lautsprecher-Box
35
Speaker Output 8 Ohm, Left
Lautsprecher Ausgang 8 Ohm, linker Kanal
zum Anschluß einer 8 Ohm Lautsprecher-Box
WICHTIG: Falls nur ein Endstufenkanal benützt
wird, den STANDBY Schalter des andere Kanals
ausschalten, niemals einen aktiven Stereo-Kanal
ohne angeschlossene Lautsprecherbox betreiben,
da dies die Endstufe zerstören kann!
36
Lüfterschacht
sehr leise laufender Lüfter sorgt für ständige Küh-
lung im Verstärker, erwärmte Luft tritt hier aus.
ACHTUNG: Die Installation des Gerätes in ein
19" Rack so vornehmen, daß noch genügend
Freiraum zur einwandfreien Luftzirkulation bleibt!
Lüfterschacht und seitliche Lüftungsschlitze
niemals abdecken!
36 37 38 39 40 41
37
Footswitch Reverb/Presence A/B
Stereo Klinkenbuchse zum Anschluß eines
Doppelfußschalters für folgende Funktionen:
1.Umschalten PRESENCE A/B (Mono-Kontakt)
2.Ein/Ausschalten des Halls (Stereo-Kontakt)
38
Footswitch Clean/Crunch
und Clean/Lead
Stereo Klinkenbuchse zum Anschluß eines
Doppelfußschalters für folgende Funktionen:
1.Kanalumschaltung Clean/Lead (Mono-Kont.)
2.Kanalumschaltung Clean/Crunch (Stereo-Kont.)
39
Effects-Loop send/Preamp out
Effekt-Schleife, Signal zum Effektgerät
oder Ausgangssignal der Vorstufe zur Ein-
speisung des Signals in andere Endstufe
mit hochohmigem Eingang und hoher Ein-
gangsempfindlichkeit, (kurze Verb.-Kabel!)
40
Effects-Loop Return Right
Effekt-Schleife, Signal vom Effektgerät
in den rechten Kanal oder auch als Eingang
in die rechte Endstufe zu verwenden
41
Effects-Loop Return Left
Effekt-Schleife, Signal vom Effektgerät
in den linken Kanal oder auch als Eingang
in die linke Endstufe zu verwenden
