Montage von Schiene und Hubmotor

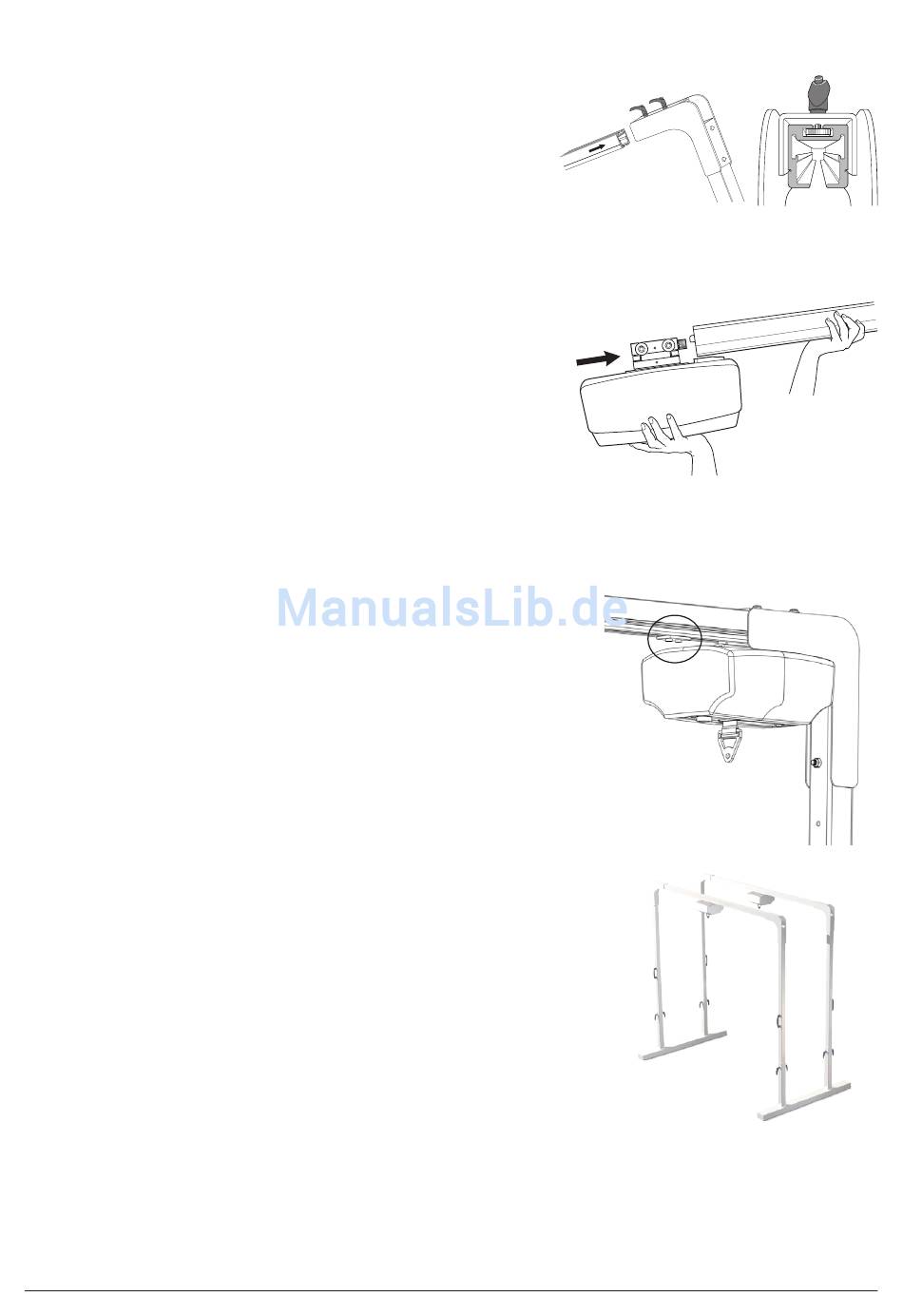

5. Schiene an der hinteren Flügelschraube vorbei in
das Eckteil einführen. Die Platte dient der Führung
der Schiene und deren Befestigung am Eckteil. Die
Schiene mit den Flügelschrauben festschrauben.
Hinweis: Montieren Sie den Hubmotor/Wagen für
5, 9
Hubmotor, bevor Sie das andere Stützbein befesti-
gen.
6. Montieren Sie den Hubmotor gemäß einer der
nachstehenden Alternativen.
1. Hubmotor mit eingebautem Wagen:
Hubmotor in die Schiene einführen (siehe Abb.),
bevor Sie die andere Seite der Schiene am Eckteil
befestigen.
2. Mobiler Hubmotor mit separatem Wagen:
6
Montieren Sie einen Wagen an der Schiene, bevor
die andere Seite der Schiene am Eckteil befestigt
wird. Wenn das gesamte Stativ montiert ist, kann der
mobile Hubmotor eingehakt werden.
Siehe Anleitung für den jeweiligen Lifter für erweiterte
Nutzung des Hubmotors.
7. Damit der Hubmotor bei der Montage des anderen
7
Stützbeins nicht an der Schiene entlang fährt, muss
er an dem bereits montierten Bein befestigt werden.
Es empfiehlt sich zur Sicherung des Motors einen En-
danschlag zu benutzen. Dieser muss nach Abschluss
der Montage zum anderen Ende verschoben werden
und dort verbleiben.
8. Die Schritte 4-7 für das parallele Stützbein, das am
selben Stützfuß montiert ist, wiederholen.
9. Schrauben Sie die andere Seite der Schienen an
den anderen Eckteilen fest, siehe Abb. 5, 9.
10. Fertig montiert
10
SystemRoMedic
M A N U A L
4
TM
