Montage
Hinweis: Pollux darf nur von einem hierzu befugten Techniker montiert werden. Die Montage erfordert mindestens zwei
Personen.

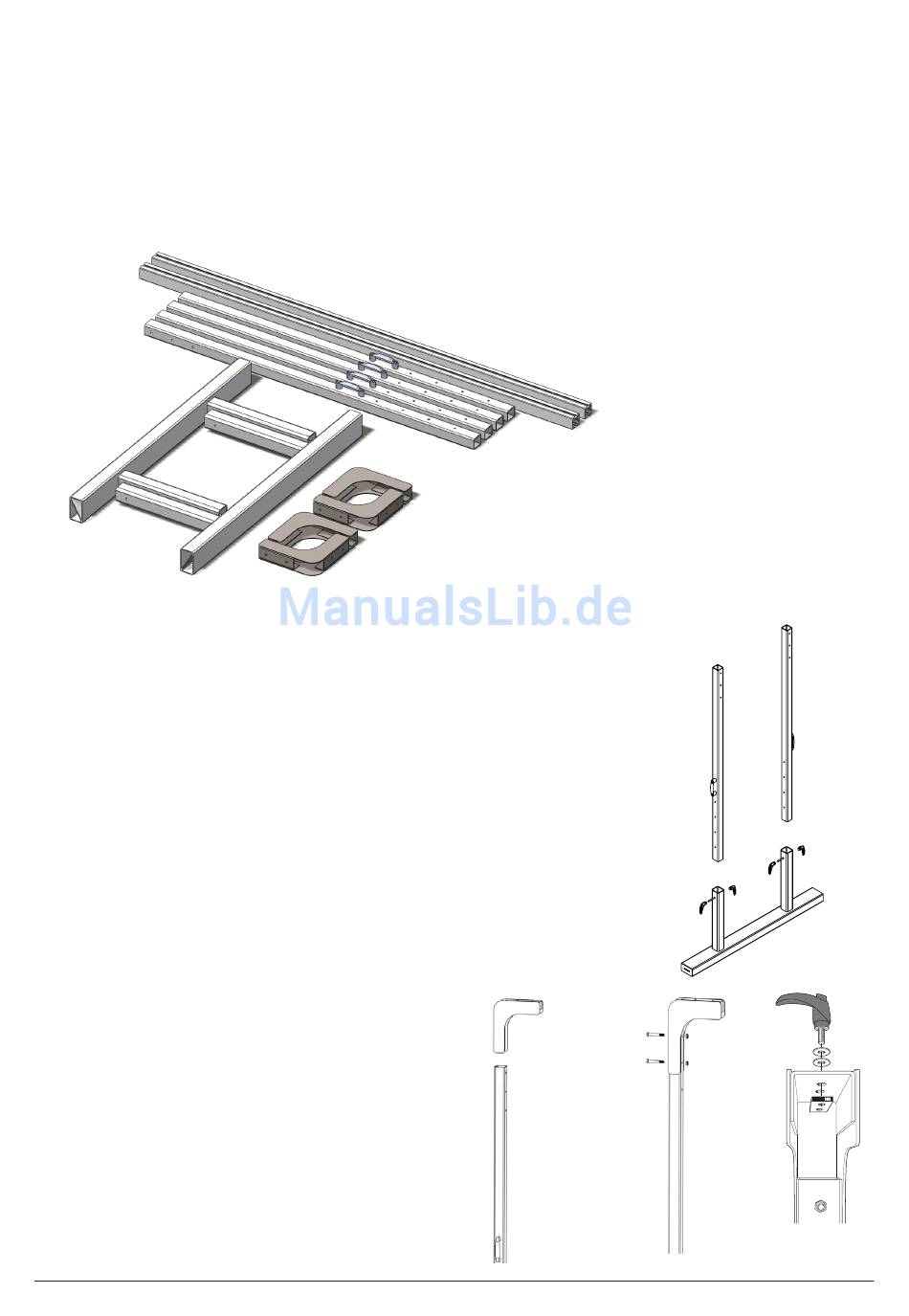

Komponenten:
Montage der Stützbeine
1. Zwei Stützbeine in den entsprechenden Fuß einführen und gewünschte
Höhe für Pollux einstellen. Zur Sicherung der Stützbeine in gewünschter Höhe
die Drehknöpfe festziehen.
2, 3. Stützbein in Eckteil einsetzen und mit zwei Schrauben befestigen.
Mit den übrigen Stützbeinen und Eckteilen analog verfahren.
4. Platten mithilfe der Flügelschrauben an den Eckteilen montieren.
SystemRoMedic
M A N U A L
TM
1
A
B
C
D
E
F
1
2
1. 2 Stützfüße
2. 4 Stützbeine mit Tragegriff
3. Schienen (nicht enthalten,
separat zu bestellen)
4. 4 Eckteile
2
3
16 Flügelschrauben zur Montage
der Stützbeine und Schiene.
4 Platten zur Führung der Schiene.
1
2
3
3
4
5
4
4
3
