INSTALLATION

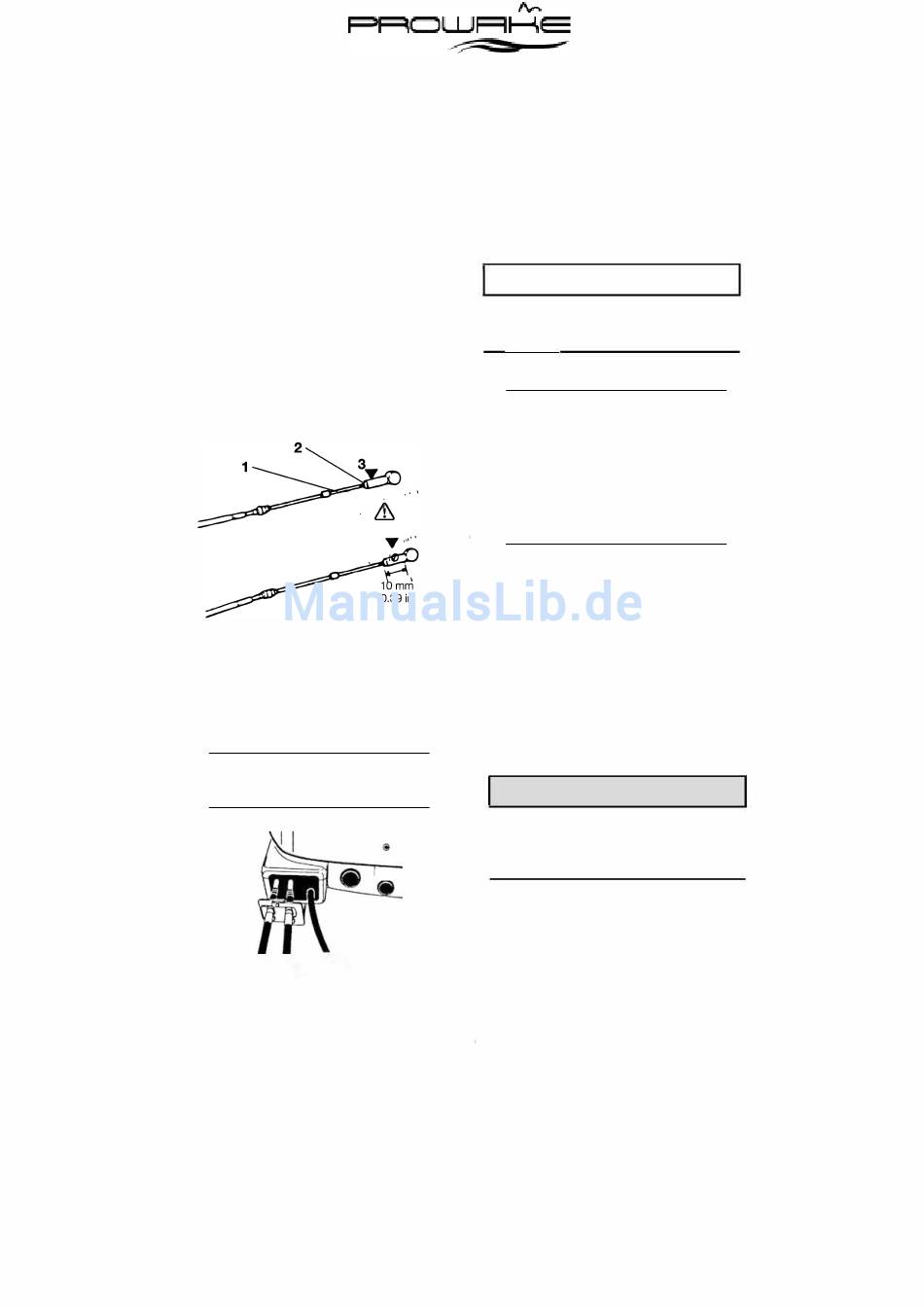

1 . Befestigen der Verbindungsteile mit
den Kabeln Schrauben Sie die Spitze
der Seilzüge ca. 10 mm in das
Kabelverbindungsstück und sichern Sie
es mit einer Kontermutter. Fetten Sie die
Öffnung des Seilzugverbindungsstücks
ein.
1. Seilzug
2. Sicherungsmutter
3. Seilzugverbindungsstück
2. Seilzüge am Motor anschließen.
Anmerkung
S tellen Sie den Schalthebel auf Leerlauf (N)
und den Warmlaufhebel auf die Position
"voll geschlossen".
1
\
'---3
2
1
1. Seilzug für die Schaltung
2. Seilzug der Drosselklappe
3. Kabelbaum
VORSICHT
Achten Sie darauf, dass die Seilzüge n icht
mit einem kleineren Durchmesser als 40
cm eingerollt werden.
Anmerkung
Überprüfen Sie, ob die Mot orschaltung
funktioniert, wenn der Hebel der Fernschalt
b ox auf die Position " F o r w a r d " u n d
"Reverse" gestellt wird. Vergewissern Sie
sich zudem, dass die Drosselklappe im
Leerlauf in der Position "Neutral", "Forward"
und "Reverse" geschlossen ist. Überprüfen
Sie, dass die Drosselklappe bei der Vollgas
position "Forward" voll geöffnet ist.
3. Verbinden der Anschlusskabel (Kabel-
bäume)
Ziehen Sie das Anschlusskabel von der
Fernschaltbox durch die Öffnung in der
unteren Motorabdeckung und stecken Sie
die Muffen auf die Kabelenden (sie befin
den sich in der Werkzeugtasche) und
schließen Sie dann die elektrischen Termi
nale an, wie es unten abgebildet ist.
&WARNUNG
Trennen Sie das Anschusskabel nicht,
wenn der Außenborder in Betrieb ist, da Sie
sonst die Kontrolle über den Außenborder
verlieren werden.
Page 16 of 67
