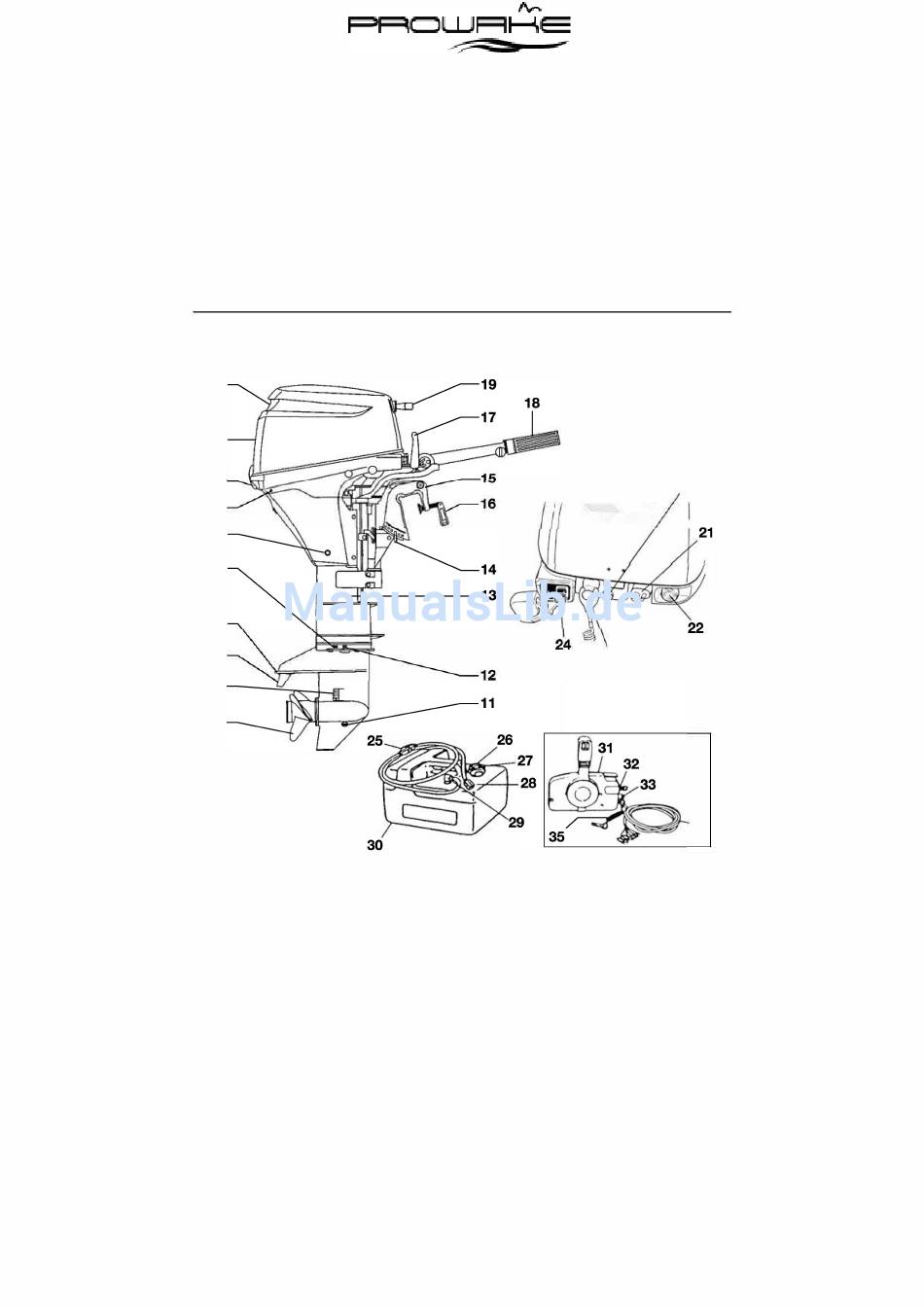

BAUTEILE
1
2
3
4
5
6
7
8
9
10
1
Kippgriff
2 Obere Motorabdeckung
3 Haubenriegel
4 Kühlwasserkontrollöffnung
5 Ölablassschraube
6 Wasserstopfen
7 Antikavitationsplatte
8 Anode/Trimmflosse
9 Hauptwassereinlass
10
Propeller
11
Unterer Ölstopfen (Befüllen)
12 Oberer Ölstopfen (Füllstand)
13 Antriebswellengehäuse
14
Trimmbolzen
15 Klemmhalterung
16 Klemmschraube
17 Schalthebel''
Gasgriff. 1
18
19 Startergriff
20 Warnlampe
21 Kraftstoffanschluss
22 Starterschalter· 2
23 Stoppschalter
24 Choke· 1
25 Pumpball
26 Tankverschluss
27 Entlüftungsschraube
28 Kraftstoffanschluss
of
9
67
Page
-
20
23
34
29 Ansaugstutzen
30 Kraftstofftank
31 Fernschaltbox
32 Zündschloss
33 Stoppschalter
34 Anschlusskabel
35 Leine für den
Motorstoppschalter
•1 : Nur für Pinnen Modelle.
•2: Nur für E-Start Modell.•
