Einführung
Herzlichen Glückwunsch zum Kauf des Extech Modells TG20. Dieses Tongenerator- und
Verstärkersondenset ist dazu geeignet, Kabel oder Drähte innerhalb einer Gruppe schnell aufzuspüren
und zu identifizieren und auch, um die Funktion von Telefonleitungen zu überprüfen. Bei richtiger
Wartung und Handhabung wird dieses Messgerät viele Jahre verlässlich arbeiten.

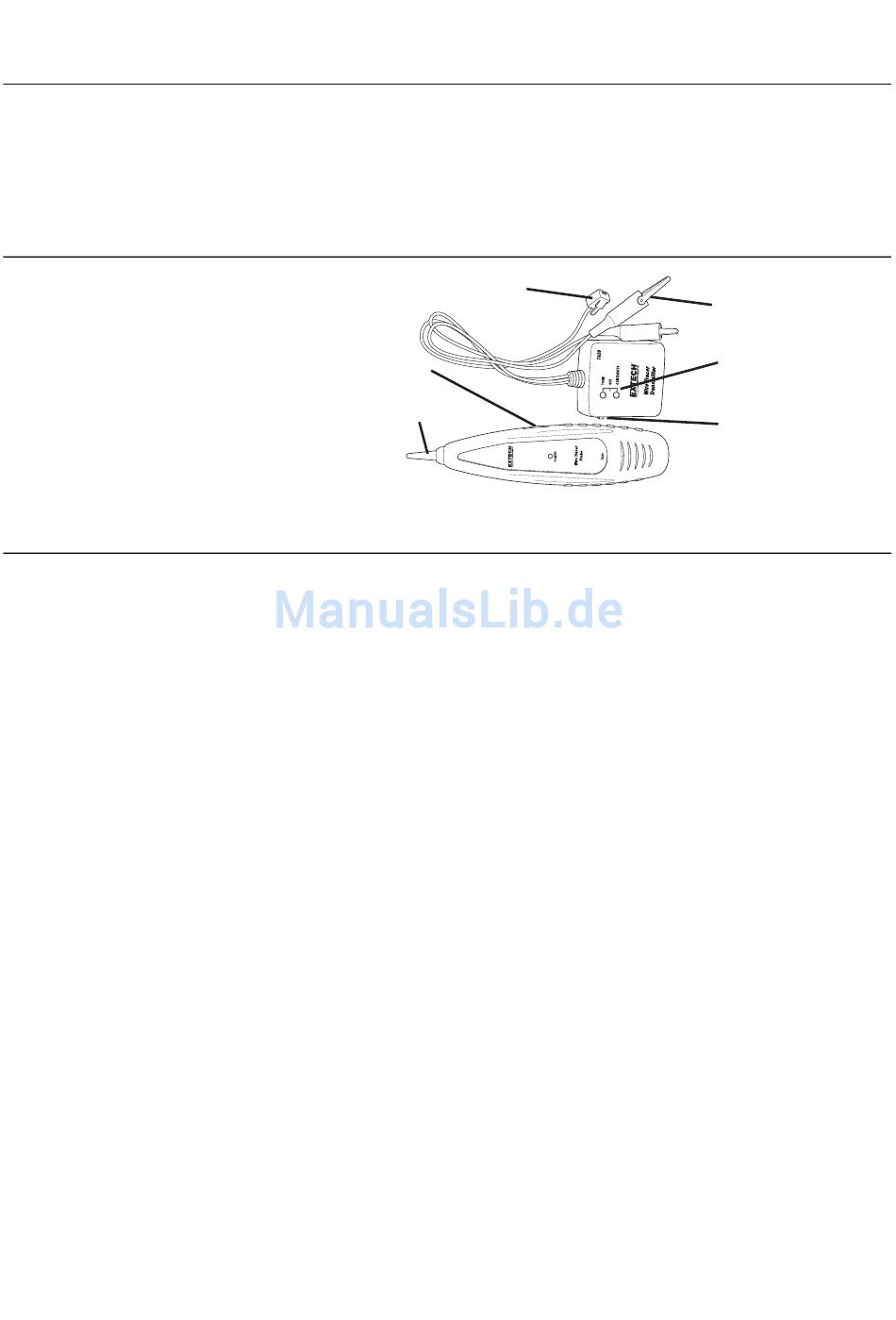

Beschreibung des Messgeräts
1.
Modularstecker
2.
Testleitungen
3.
Funktionsleuchten
4.
Netzschalter
5.
Sondenspitze
6.
Strom-/ Empfindlichkeitsregler
Bedienungsanleitung
Hinweis: Vergessen Sie nicht die Sonde und den Transmitter nach dem Aufspüren von Kabeln
auszuschalten, um die Lebensdauer der Batterie zu verlängern.
Eigenkontrolle
1.
Schalten Sie die Sonde an und stellen Sie den Transmitter auf TONE.
2.
Die roten LED-Leuchten auf beiden Geräten leuchten auf. Ersetzen Sie die Batterien, wenn
diese nicht aufleuchten.
3.
Berühren Sie mit der Sonde die Transmitterleitungen und prüfen Sie den erzeugten Ton.
Kabel-/Drahtermittlung
ACHTUNG: Verbinden Sie den Transmitter nicht mit jeglichen Drähten oder Kabeln, die an einen
geschlossenen Stromkreis von mehr als 24 VAC angeschlossen sind.
1.
Verbinden Sie den Transmitter mit dem Kabel
a)
Verbinden Sie bei Kabeln, die auf ein Ende beschränkt sind, die rote Krokodilklemme mit
einer Leitung und die schwarze Krokodilklemme mit der Geräteerdung.
b)
Verbinden Sie bei unbeschränkten Kabeln die rote Krokodilklemme mit einer Leitung und
die schwarze Krokodilklemme mit einer anderen Leitung.
c)
Legen Sie bei Kabeln mit Modularstecker direkt den RJ11-Stecker in den Modularstecker
ein.
2.
Stellen Sie den Transmitternetzstecker auf die TONE-Position. Die rote TONE-LED-Leuchte
leuchtet auf.
3.
Drehen Sie an der Sonde den Strom-/Empfindlichkeitsregler so, dass die POWER-Leuchte
angeht.
4.
Halten Sie die isolierte Sondenspitze gegen die zu untersuchende Leitung, um das von dem
Transmitter erzeugte Signal aufzufangen.
5.
Drehen Sie den Stärke-/Empfindlichkeitsregler auf der Sonde auf die geeignete Stärke und
Empfindlichkeit, um die Leitung zu identifizieren und aufzuspüren.
6.
Der Ton wird an den Drähten, die mit dem Tongenerator verbunden sind, am lautesten sein.
1
6
5
2
2
3
4
TG20-EU-GE-V1.0
03/12
