5.3
Montieren
5.4
Schutz vor Umgebungseinflüssen
8020557/2017-02-14 | SICK
Irrtümer und Änderungen vorbehalten

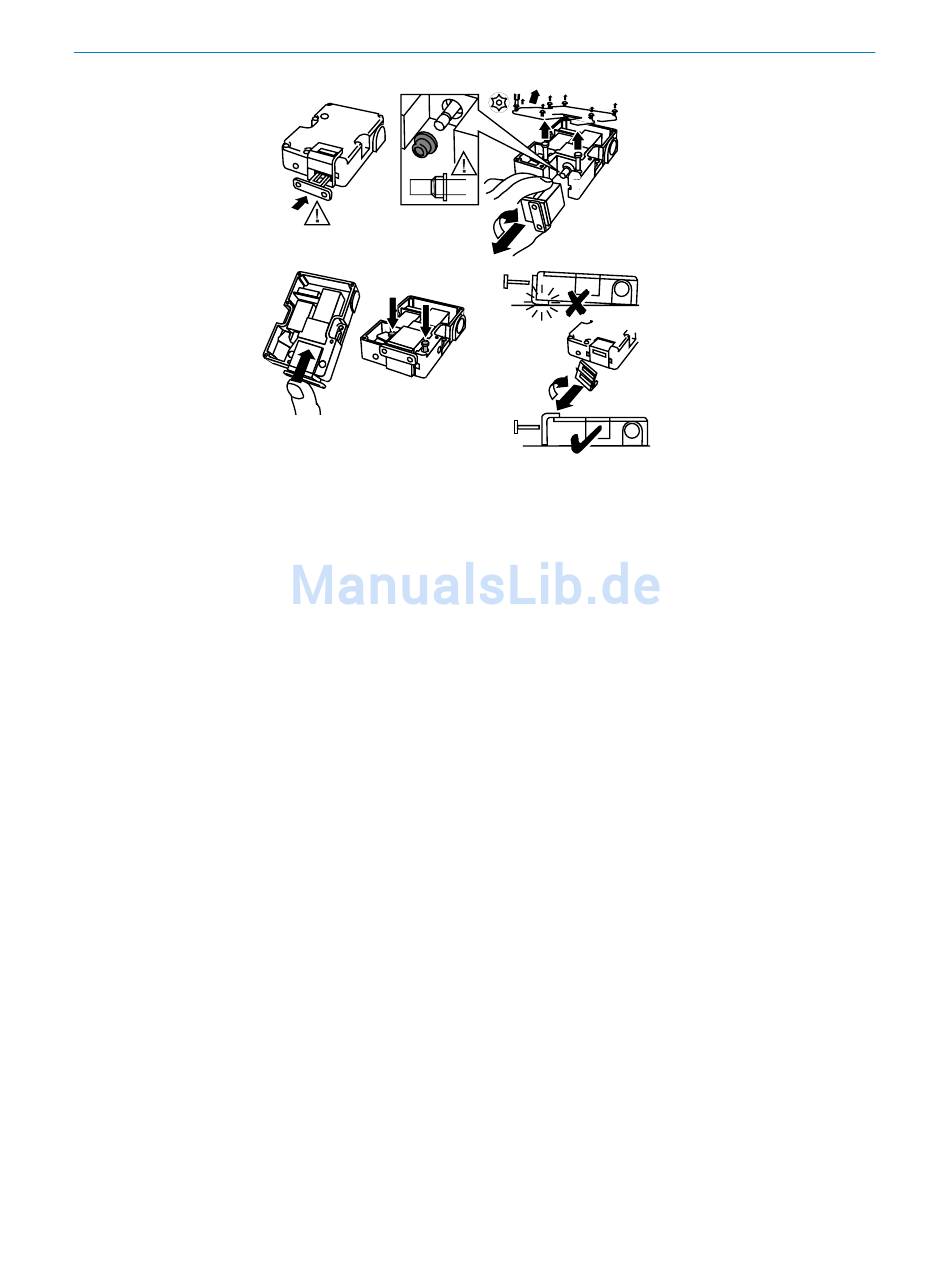

1.
Betätiger in Betätigungskopf einführen.
2.
Sicherheitsschalter formschlüssig mit 2 M5-Schrauben mit feststehendem Teil der
Schutzeinrichtung verbinden. Anzugsdrehmoment: 1,4 Nm.
3.
Zur Fixierung des Sicherheitsschalters zusätzlich Spannstifte einsetzen 2 x M5.
4.
Betätiger dauerhaft und unlösbar mit beweglichem Teil der Schutzeinrichtung ver‐
binden.
5.
Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen.
Voraussetzung für eine dauerhafte und einwandfreie Sicherheitsfunktion ist der Schutz
des Betätigungskopfes vor eindringenden Fremdkörpern wie Spänen, Sand, Strahlmit‐
teln usw.
Bei Lackierarbeiten den Betätigungsschlitz, den Betätiger und das Typenschild abde‐
cken.
180°
180°
B E T R I E B S A N L E I T U N G | i200 Lock
5
MONTAGE
15
