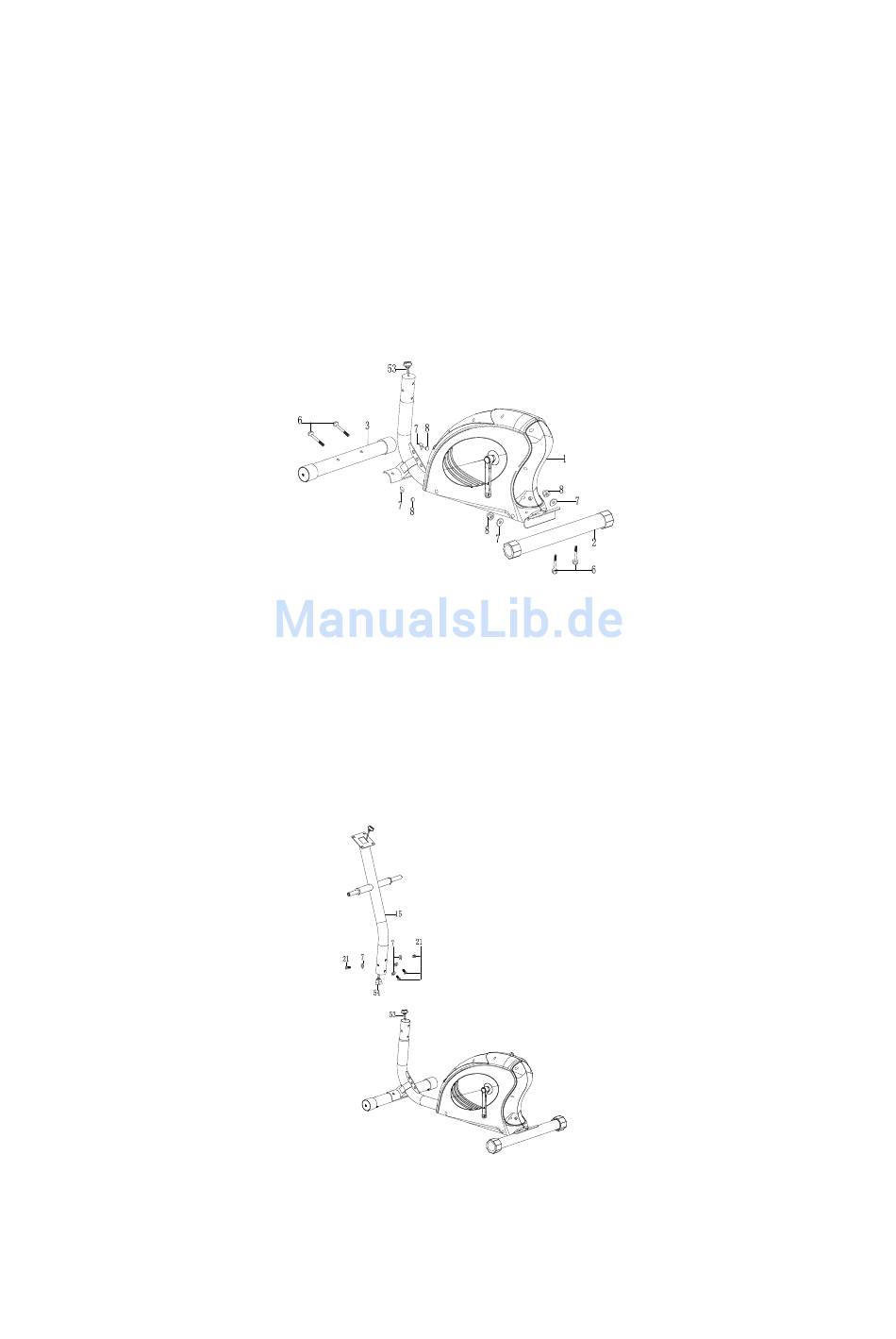

SCHRITT 1
(a) Befestigen Sie den vorderen Stabilisator (3) mit zwei Schrauben (6), zwei Federscheiben
(7) und zwei Hutmuttern (8) am vorderen Teil des Hauptrahmens (1).
(b) Befestigen Sie den hinteren Stabilisator (2) mit zwei Schrauben (6), zwei Federscheiben
(7) und zwei Hutmuttern (8) am hinteren Teil des Hauptrahmens (1).
SCHRITT 2
(a) Halten Sie die Lenkstange (15) über den Hauptrahmen, wie auf der Abbildung dargestellt,
und verbinden Sie die mittlere Sensorleitung (54) mit der unteren Sensorleitung (53).
(b) Schieben Sie die Lenkstange (15) in den Hauptrahmen ein, und befestigen Sie
beides mit vier Innensechskantschrauben (21) und Federscheiben (7).
HINWEIS: Beim Verbinden der Kabel kann die Hilfe einer weiteren Person zum
Festhalten der Lenkstange erforderlich sein.
MONTAGE
10
