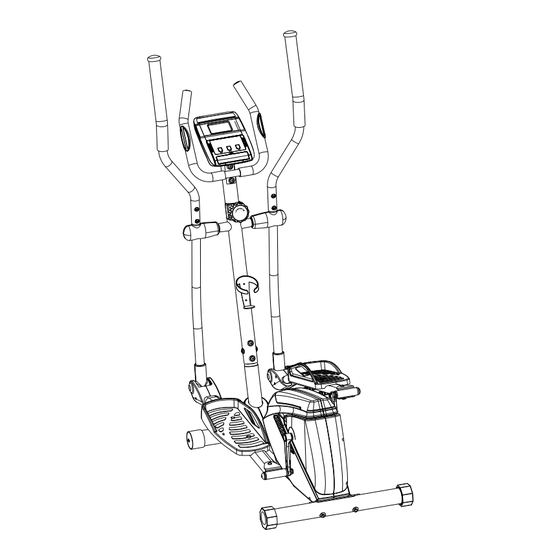

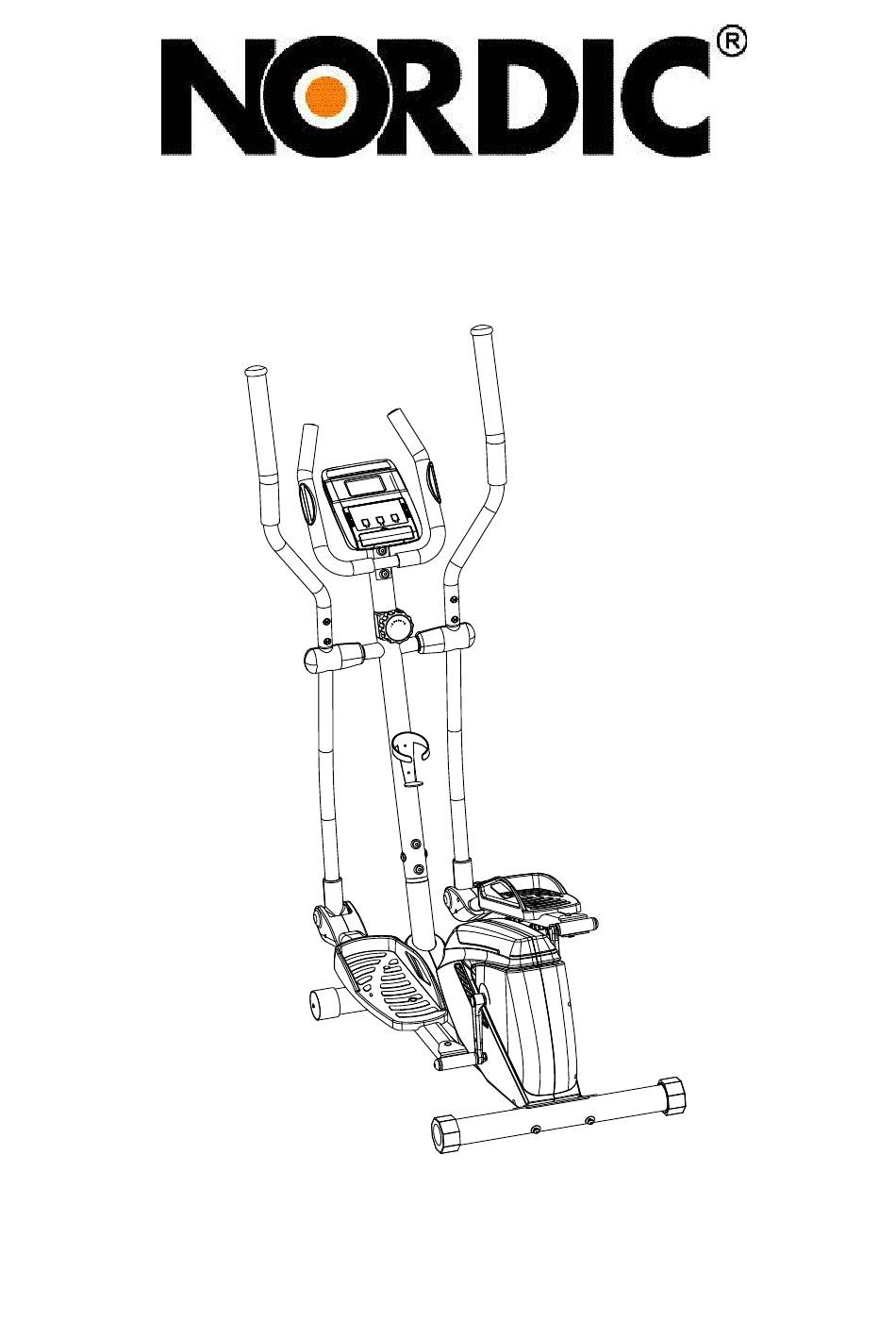

- Seite 1 205 ELLIPTICAL BENUTZERHANDBUCH DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
INHALT VERHALTENSREGELN ÜBERSICHTSZEICHNUNG 11-12 CHECKLISTE, MONTAGE TEILE-VERZEICHNIS 13-14 TEILE-VERZEICHNIS, KLEINTEILE COMPUTER 15-16 MONTAGE 5-11 TRAININGSANLEITUNGEN 17-18 WICHTIGE VERHALTENSREGELN Auch wenn bei der Entwicklung dieses Geräts größter Wert auf Sicherheit gelegt wurde, sind in Verbindung mit der Nutzung von Trainingsgeräten immer bestimmte Verhaltensregeln zu beachten. -
Seite 3: Checkliste, Montage
CHECKLISTE, MONTAGE NO:12/13 NO:52/53 NO:1 NO:9/51 NO:41L/R NO:48L/R NO:10 NO:11 NO:37L/R NO:39 NO:6/3 NO:35 NO:43 BEZEICHNUNG Anz. Hauptrahmen 9/51 Lenkstange/Widerstandsschraube mit Kabel 52/53 Linker/rechter unterer Handgriff 12/13 Linker/rechter oberer Handgriff Linke/rechte Fußschiene Fest montierter Handgriff Vorderer/hinterer Stabilisator Computer Linkes/rechtes Pedal Obere Handgriffabdeckung... - Seite 4 Untere Handgriffabdeckung Linke/rechte Fußschienenabdeckung Flaschenhalter KLEINTEILE MONTAGEANLEITUNG...
-
Seite 5: Montage
MONTAGE SCHRITT 1 Befestigen Sie den hinteren Stabilisator (3) mit zwei Federscheiben (4), Hutmuttern (5) und Schrauben (2) am Hauptrahmen (1). Befestigen Sie anschließend den vorderen Stabilisator (6) mit zwei Schrauben (2), Federscheiben (4) und Hutmuttern (5) am Hauptrahmen. SCHRITT 2 Verbinden Sie das untere Sensorverlängerungskabel (49) mit dem mittleren Sensorkabel (55). -
Seite 6: Anschluss Des Widerstandskontakts
ANSCHLUSS DES WIDERSTANDSKONTAKTS Führen Sie das Kabel vom Anschluss des Sensorverlängerungskabels in die Öffnung an der Kabelhalterung im Sensorkabelkontakt. - Seite 7 Ziehen Sie den Kontakt am Sensorverlängerungskabel nach hinten und führen Sie das Kabel durch das Loch in der Halterung. Schieben Sie den Kontakt so nach unten, dass das Anschlussstück fest an der Oberseite der Halterung sitzt. HINWEIS: Beim Verbinden der Computerkabel benötigen Sie ggf. Unterstützung beim Festhalten der Lenkstange.
- Seite 8 29 27 SCHRITT 4 Befestigen Sie die linke Fußschiene (41L) mit einer Mutter (60L), einer Federscheibe (36) und dem linken Scharnierbolzen (59L) an der Kurbel. Schieben Sie den linken Handgriff (52) in die linke Fußschiene (41L) und schieben Sie anschließend eine Hülse (33) ein. Stecken Sie eine Sechskantschraube (32) durch die Hülse (33) und befestigen Sie sie mit einer Scheibe (44) und einer Nylonmutter (34).
- Seite 9 Fußschiene (41R) und den rechten unteren Handgriff (53). Befestigen Sie das linke Pedal (48L) mit zwei Sechskantschrauben (31) und der Stellschraube (42) an der linken Fußschiene (41L). Befestigen Sie das rechte Pedal (48R) in gleicher Weise. SCHRITT 5 Stecken Sie den linken oberen Handgriff (12) in den linken unteren Handgriff (52), und befestigen Sie ihn mit zwei Hutmuttern (21) und Innensechskantschrauben (22).
- Seite 10 Setzen Sie den fest montierten Handgriff (11) auf die Lenkstange (09), und befestigen Sie ihn mit zwei Innensechskantschrauben (47) und zwei Federscheiben (54). SCHRITT 6 Verbinden Sie das obere Sensorkabel (10) von der Rückseite des Computers mit dem mittleren Sensorkabel (55). Verbinden Sie das untere Pulskabel (58) mit dem oberen Pulskabel von der Rückseite des Computers (10).
- Seite 12 SCHRITT 7 Befestigen Sie die obere Handgriffabdeckung (35) mit vier Schrauben (23) am linken und rechten oberen Handgriff (12/13). Befestigen Sie die untere Handgriffabdeckung (39) mit zwei Schrauben (30) am linken und rechten unteren Handgriff (52/53). Setzen Sie die linke und rechte Fußschienenabdeckung (37L und 37R) auf die jeweiligen Fußschienen (41L und 41R), und befestigen Sie sie mit jeweils zwei Schrauben (25) und einer Schraube (45).
-
Seite 13: Übersichtszeichnung
ÜBERSICHTSZEICHNUNG 29 27... -
Seite 15: Teile-Verzeichnis
TEILE-VERZEICHNIS BESCHREIBUNG ANZ. Hauptrahmen Hinterer Stabilisator Vorderer Stabilisator Endkappe, vorderer Stabilisator Endkappe, hinterer Stabilisator Schraube M10*75 Federscheibe Φ10*Φ22 Hutmutter M10 Linkes Pedal Rechtes Pedal Stellschraube Unterlegscheibe Φ17*Φ8 Federscheibe Φ8 Nylonmutter M8 Sitzstange Sitz Innensechskantschraube M8*16 Computer Handgriff Widerstandskontrolle mit oberem Kabel Unteres Widerstandskabel Lenkstange Unteres Sensorkabel... - Seite 16 TEILE-VERZEICHNIS BEZEICHNUNG ANZ. Schraube Buchse Flaschenhalter Federscheibe Φ8*Φ20 Unteres Pulskabel Schwungradwelle Lager Scheibe Federkupplung Kleine Riemenscheibe Lager Mutter M10*1.25 Kugelförmiges Distanzstück Innensechskantschraube M8*105 Kurbel BB-Satz Riemenscheibe Schwungrad Rädersatz Riemen Magnetsatz Spacer Sechskantschraube M8*45 Mutter M6 Feder Spacer Feder Sechskantschraube M6*25 Mutter M6 Sensorhalterung Französische Mutter...
-
Seite 17: Computer
COMPUTER FUNKTIONSTASTEN MODE – wählt Funktionen. SET – legt Werte für Zeit, Distanz, Kalorien und Handpuls fest. RESET – setzt Werte für Zeit, Distanz, Kalorien und Handpuls zurück. BETRIEB UND FUNKTION 1. SCAN: Drücken Sie "MODE", bis die Meldung "SCAN" auf dem Bildschirm angezeigt wird. -
Seite 18: Spezifikationen
6. ODO: Zeigt die gesamte virtuelle Entfernung an, die das Gerät zurückgelegt hat. 7. PULSE: Drücken Sie "MODE", bis die Meldung "PULSE" auf dem Bildschirm angezeigt wird. Bevor Sie die Messung durchführen, müssen Sie die Handflächen auf beide Metallkontakte legen. Der Computer zeigt nach sechs oder sieben Sekunden Ihren Puls in Herzschlägen pro Minute (Beats per minute, BPM) an. - Seite 19 WICHTIGE INFORMATIONEN ZUM SERVICE Im Falle jeglicher Probleme bitten wir Sie, Mylna Service zu kontaktieren. Bitte kontaktieren Sie uns, bevor Sie sich an die Geschäftsfiliale wenden, damit wir Ihnen die bestmögliche Hilfestellung geben können. Auf unserer Website www.mylnasport.com finden Sie Informationen zu unseren Produkten, Bedienungsanleitungen und ein Kontaktformular, über das Sie uns erreichen können.
