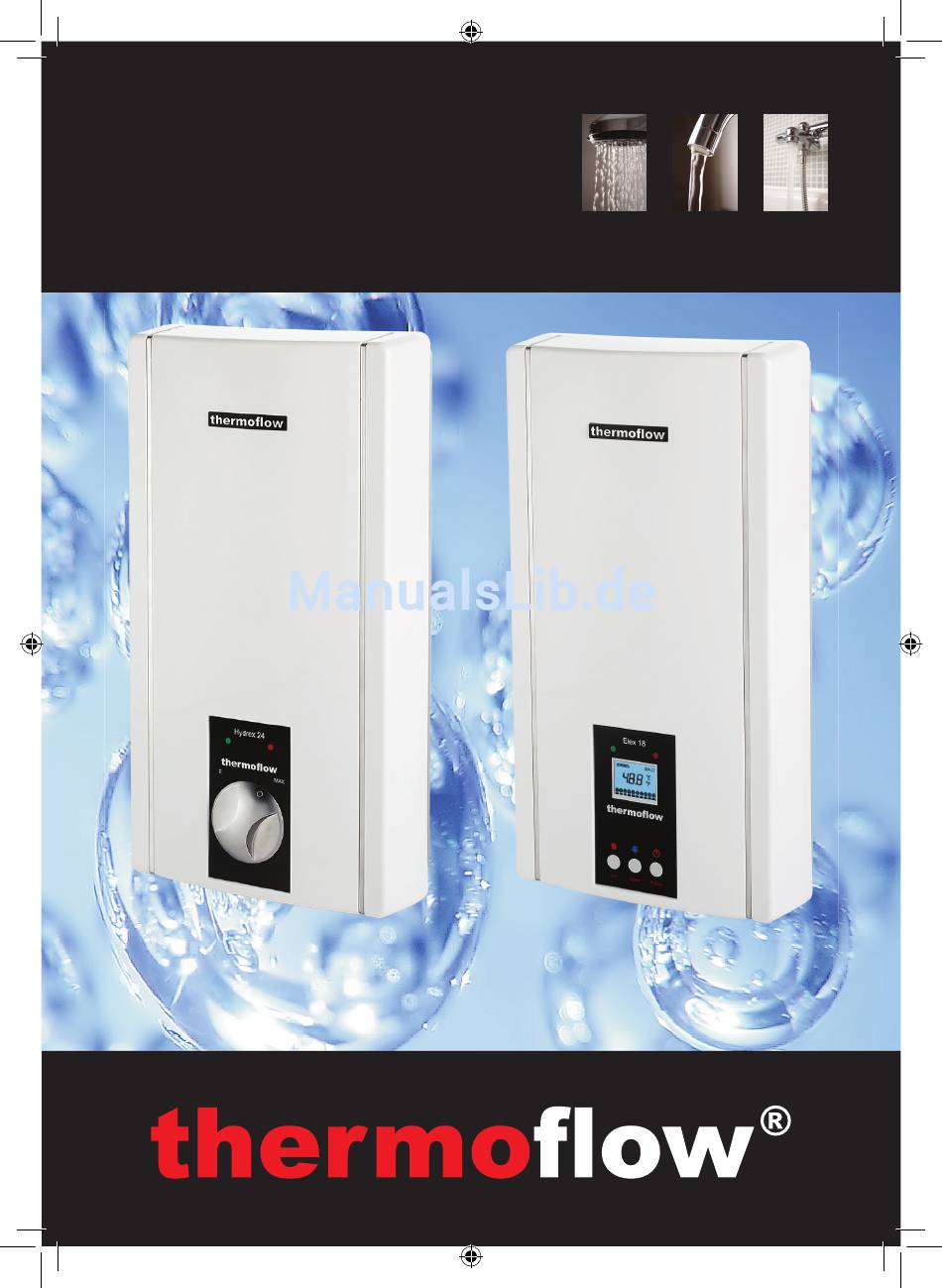

- Seite 1 Hydrex / Elex 18, 21, 24kW DE Durchlauferhitzer GB Instantaneous water heater Montage- und Betriebsanweisung Mounting- and user manual Garantiebedingungen Conditions of guarantee...
- Seite 3 max. 25mm 160mm L1 L2 L3 ≥30mm...
-
Seite 4: Benutzung Der Anleitung
1. Benutzung der Anleitung Besten dank, dass Sie sich für unser Thermoflow Gerät entschieden haben. Diese Dokumentation enthält wichtige Informationen zur Installation und Bedienung. Bitte lesen Sie diese Dokumentation gründlich durch, um Ihre eigene Sicherheit sowie die Sicherheit anderer zu gewährleisten. -
Seite 5: Konformitätserklärung
Kinder sind zu beaufsichtigen, sodass sie nicht mit dem Gerät spielen können. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Konformitätserklärung NEG-Novex GmbH erklärt hiermit, dass der Thermoflow Durchlauferhitzer den nachste- henden Richtlinien entspricht: • 2006/95/EG Niederspannungs-Richtlinie •... -
Seite 6: Elektroinstallation
Wasserinstallation Werkstoff der Kaltwasserleitung: Stahl, Kupfer oder Kunststoffrohr-Systeme. Betriebsbedingungen gemäß DIN 1988, T eil 2, Dezember 1988, Abschnitt 2.2.3, Tabelle 1. Ein Sicherheitsventil ist nicht erforderlich. Werkstoff der Warmwasserleitung: Kupfer, Kunststoff-Rohrsysteme mit DVGW-Prüfzeichen. Im normalen Betrieb und im Störfall gelten die Betriebsbedingungen gemäß DIN 1988, Teil 2, Dezember 1988, Abschnitt 2.2.3, Tabelle 1. -
Seite 7: Entsorgung Des Gerätes
Umwelt Um T ransportschäden zu verhindern, wird das Gerät in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Mög- lichkeit zum Recyceln der Verpackung. Entsorgung des Gerätes l 2, Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetz- lich verpflichtet, Altgeräte getrennt vom Hausmüll z. -
Seite 8: Siehe Abbildung
Siehe Abbildung 4 Die Anfuhr von kaltem Wasser muss an der rechten Seite des Geräts angeschlossen werden (blau = kaltes Wasser). An der linken Seite muss das warme Wasser angeschlossen werden. Sorgen Sie für wasserdichte Anschlüsse. Zur Abdichtung muss Teflontape verwendet werden! Siehe Abbildung 5 Der Elektroanschluss darf nur von einer Elektrofachkraft in Über- einstimmung mit den gültigen Vorschriften (VDE, EVU usw.) ausge-... -
Seite 9: Technische Daten
Technische Daten Elektrischer Durchlauferhitzer 18kW 21kW 24kW Hydraulischer Durchlauferhitzer 18kW 21kW 24kW 400V 3~ Nennspannung 400V 3~ 50Hz 400V 3~ 50Hz 50Hz Nennleistung 18kW 21kW 24kW 26A ⏛ 32A 30A ⏛ 32A 35A ⏛ 40A Absicherung Min. Leiterquerschnitt 4.0mm² 4.0mm² 6.0mm²... -
Seite 10: Gerätebeschreibung Hydrex/ Elex

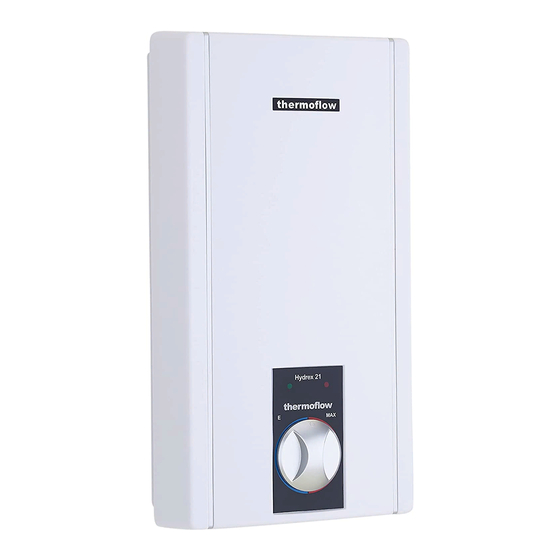

Gebrauchsanleitung Gerätebeschreibung Hydrex/ Elex Der hydraulische geregelte Durchlauferhitzer (Hydrex 18, 21, 24kW) sowie der elektronisch geregelte Durchlauferhitzer (Elex 18, 21, 24kW) sind Druckgeräte, zur Erwärmung von Kalt- wasser nach DIN 1988, mit dem eine oder mehrere Wasserentnahmestellen versorgt wer- den können. Wirkung Die Integrierte Durchflussmengenregelung des Ventils kompensiert Druckschwankungen und sorgt so für weitgehend gleich bleibende Temperatur. -
Seite 11: Wartung
Das Gerät verfügt über ein Bedienfeld mit Tasten zum Ein- bzw. Ausschalten, sowie Pfeilta- sten (↑ ↓) zum Regeln der Heizleistung. Blau: Heizleistung reduzieren. Rot: Heizleistung erhöhen. Stellen Sie das Gerät auf der gewünschten Temperatur ein. alt- Ohne eine Temperaturbegrenzung können hohe Wassertempera- turen an der Entnahmearmatur erreicht werden. -
Seite 12: Störungsbeseitigung
Entkalkung Eine Service Inspektion sollte in jedem Jahr von autorisierten und qualifizierten Fachperso- nen durch geführt werden. Es wird empfohlen während der Service Inspektion das Gerät zu entkalken. Besonders indem Sie in einer Gegend wohnen mit hartem Wasser, höher wie 12°dH (Deutsche Härtestandard). -
Seite 13: Störungsbeseitigung Durch Den Fachmann
Störungsbeseitigung durch den Fachmann Störung Ursache Behebung Stufe “rot” im Gerät schaltet Zu geringer Wasserdruck in Duschkopf/ Strahlbrecher entkal- nicht ein. der Kaltwasserleitung. ken ggf. erneuern. Verschmutzung Kaltwassersieb reinigen. Durchflussmengenregler Erforderliche Einschalt- Kaltwassersieb reinigen. schaltet trotz voll geöff- menge zum Einschalten netem Warmwasserventil der Heizleistung wird nicht... - Seite 14 Für Deutschland: Fehlermeldungen soll man machen über die Hotline des Kundendienstes. Zusätzlich können Sie unsere Website konsultieren: machung www.thermoflow.de Andere Länder: Bitte das Gerät an die Verkaufsstelle zurückbringen. NEG-Novex haftet nicht für Transportschäden. Es steht im Ermessen von NEG-Novex, das Gerät zu reparieren oder durch ein neues Produkt aus- zutauschen.
- Seite 28 V.18 2016-06 www.tuv.com ID: 1000000000 NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH Chenover Str. 5 D-67117 Limburgerhof www.thermoflow.de...
