ThermoFlow Kompakte Serie Bedienungsanleitung
Verwandte Anleitungen für ThermoFlow Kompakte Serie
Inhaltszusammenfassung für ThermoFlow Kompakte Serie

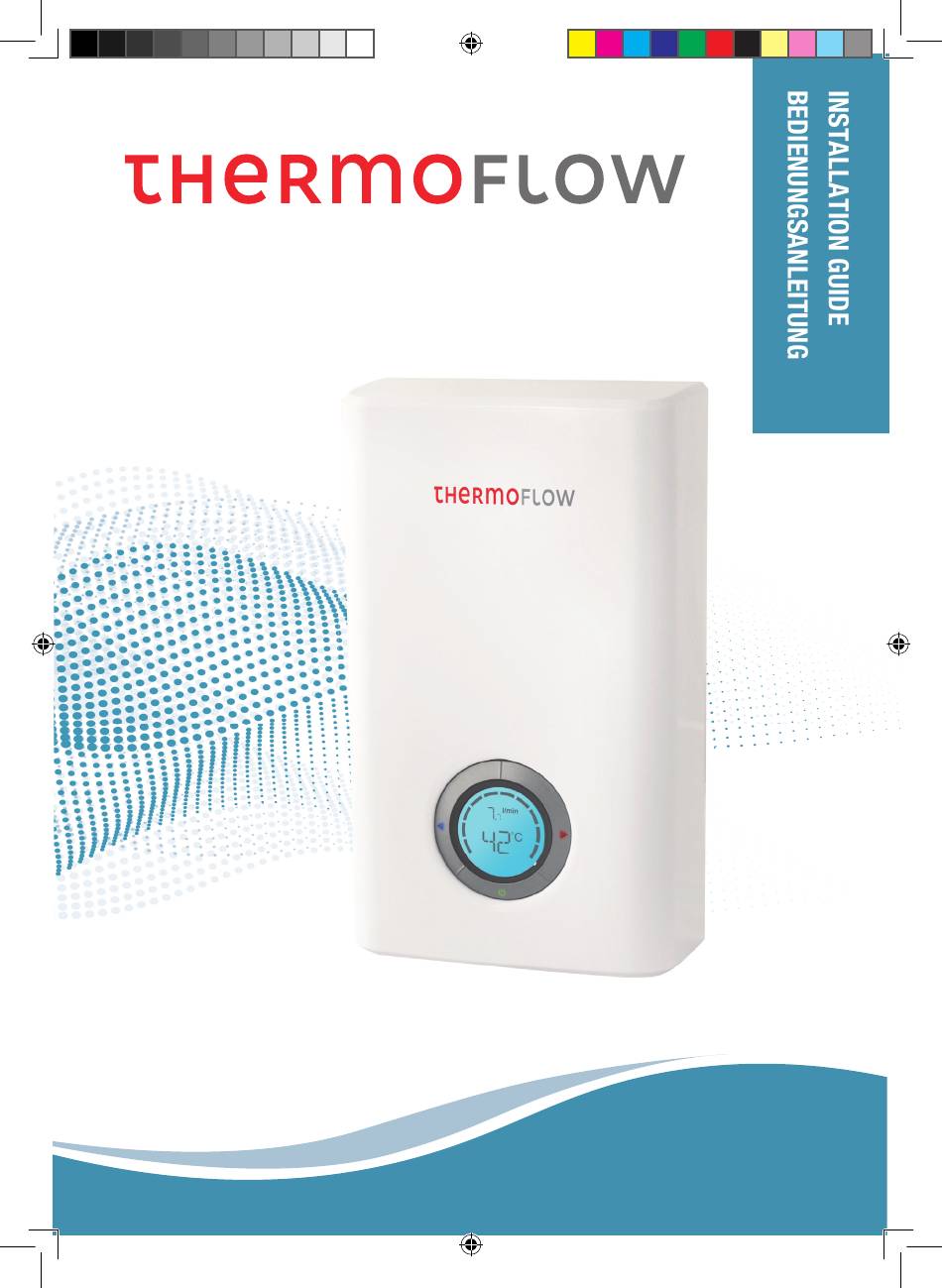

- Seite 1 Kompakte Serie Durchlauferhitzer Kompakte Serie Elex 10 Manual elex10.indd 1 Manual elex10.indd 1 2022/8/9 下午1:51 2022/8/9 下午1:51...
- Seite 2 Input electric cable Cable de entrada eléctrico 150mm MOUNTING TEMPLATE PLANTILLA DE MONTAJE 230V AC 10 cm 10 cm Mindestabstand zur Wand Mindestabstand zur Wand Minimum distance to the wall Minimum distance to the wall 4” 4” Distancia mínima a la pared Distancia mínima a la pared 25mm Warm water connection...
- Seite 3 max. 25mm Einphasige Verkabelung Drücken Sie die Taste, um den Schalter zurückzusetzen Manual elex10.indd 3 Manual elex10.indd 3 2022/8/9 下午1:51 2022/8/9 下午1:51...
- Seite 4 A10. Filtermatte muss zum Einlass eingebaut werden! Zur Fixierung des Schlauches am Ein- und Ausgang sollten zwei Schraubenschlüssel verwendet werden! A11. Auslauf Einlass Dichtung Filtermatte Manual elex10.indd 4 Manual elex10.indd 4 2022/8/9 下午1:51 2022/8/9 下午1:51...
-
Seite 5: Benutzung Der Anleitung
Benutzung Der Anleitung Besten dank, dass Sie sich für unser Thermoflow Gerät entschieden haben. Diese Anleitung enthält wichtige Informationen zur Inbetriebnahme,zum Ein- schalten des Geräts und zur Wartung. Um Ihre Sicherheit und die Sicherheit anderer zu gewährleisten, empfehlen wir Ihnen, diese Installations- und Bedie- nungsanleitung zu lesen, bevor Sie das Gerät zum ersten Mal benutzen. -
Seite 6: Konformitätserklärung
Bezug auf die Verwendung des Geräts auf sichere Weise instruiert wurden und die Gefahren verstehen beteiligt. Konformitätserklärung NEG-Novex GmbH erklärt hiermit, dass der Thermoflow Durchlauferhitzer den Richtlinien und Normen entspricht: • 2014/35/EU Niederspannungs-Richtlinie • 2014/30/EU Richtlinie zur elektromagnetischen Verträglichkeit (EMV) •... -
Seite 7: Normen Und Vorschriften
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Normen und Vorschriften Die Installation (Sanitär- und Elektroarbeiten), die Inbetriebnahme und die War- tung dieses Gerätes dürfen nur von elektrotechnisch qualifiziertem Personal un- ter Beachtung der einschlägigen Normen und Vorschriften (BSI usw.) und dieses Handbuchs durchgeführt werden. -
Seite 8: Entsorgung Des Gerätes
Dieses Gerät benötigt eine einphasige 230-V-Versorgung. Bitte beachten Sie das Typenschild am Gerät. Wenn die Elektroinstallation diese Anforderungen nicht erfüllt, muss sie geändert werden. Dies sollte von einem qualifizierten Elektroins- tallateur gemäß den einschlägigen Vorschriften (IEEE usw.) durchgeführt werden. Dieses Gerät muss geerdet sein! Der elektrische Anschluss sollte von einem qualifizierten Elektroinstallateur ge- mäß... -
Seite 9: Montagevorbereitung
Werkzeug Für die Installation benötigen Sie folgende Tools: • Kreuzschlitzschraubendreher • Maulschlüssel 24 mm • Teflontape • Bohrmaschine • 8mm Stein- oder Betonbohrer • Bleistift • Klebeband • Abisolierzange Montagevorbereitung Die Wasser- und Stromversorgung muss an dem Ort verfügbar sein, an dem das Gerät geliefert werden soll. -
Seite 10: Gerätegröße
Siehe Bild A9, A10, A11 8. Verwenden Sie zwei Schraubenschlüssel, um das Einlass- und Auslassrohr zu befestigen. 9. Stecken Sie den Displaystecker ein und montieren Sie das Gehäuseoberteil. 10. Bringen Sie die Schraube an der Unterseite an. 11. Installieren Sie die Warmwasserleitung auf der linken Seite und die Kaltwas- serversorgung auf der rechten Seite. -
Seite 11: Beschreibung Des Geräts Digital
Technische Daten Elektrischer Durchlauferhitzer Elex 10 Modell Elex 10PEB Nennspannung 230 V~ 50Hz Nennleistung 10 kW Nennstrom 43 A Kabelgröße 6,0mm Widerstand der Wasserversorgung ≥1300 Ω•cm Durchflussrate (Δt = 25°C) 5,6 L/min Durchflussrate (Δt = 35°C) 4,0 L/min Heizsystem blankes Element bare element Temperaturbereich 35°C - 55°C... - Seite 12 Wird die gewählte Vorlauftemperatur bei vollständig geöffnetem Hahn nicht er- reicht, überschreitet der Wasserdurchfluss durch das Gerät die Kapazität des Geräts. In diesem Fall sollte der Durchfluss mit dem Heißwasserventil reduziert werden. Bei Vorlauftemperaturen über 43°C besteht Verbrühungsgefahr. Dieses Gerät ist für die Verwendung mit Duschköpfen mit geringem Druckver- lust vorgesehen.
-
Seite 13: Wartung
Wartung Wartung Dieses Gerät erfordert keine Wartung durch den Benutzer. Die fachgerechte Wartung darf nur von autorisiertem Fachpersonal durchgeführt werden. War- tung, z.B. Die Überprüfung der elektrischen Sicherheit darf nur von einer Elekt- rofachkraft unter Beachtung der einschlägigen Vorschriften (IEEE usw.) durchge- führt werden. -
Seite 14: Erste Hilfe
Fehlerbehebung Erste Hilfe • Überprüfen Sie den Leckschutzschalter und die Sicherungen. • Überprüfen Sie, ob Armaturen oder Duschköpfe von Kalkablagerungen oder Schmutz befallen sind. • Siehe auch “Fehlerbehebung durch Benutzer”. Fehlerbehebung durch Benutzer Störung Cause Ursache Der Warmwasserbereiter Stellen Sie sicher, dass die heizt überhaupt nicht (Wasser Leistungsschalter an der fließt, aber das Gerät heizt... - Seite 15 Fehlerbehebung durch Benutzer Störung Cause Ursache Benutzertemperatur zu Erhöhen Sie die Temperatur- niedrig eingestellt. einstellung am Gerät. Abhängig von Ihrer Wasser- eintrittstemperatur und der kW Ihres Heizgeräts kann Ihre Wasserdurchflussmenge Durchflussrate ist zu die physikalische Heizleistung hoch. Ihres Warmwasserbereiters überschreiten. Reduzieren Sie die Durchflussmenge, indem Sie einen Durchfluss- regler installieren.
- Seite 16 Fehlerbehebung durch Benutzer Störung Cause Ursache Ihr Wasserhahn verfügt möglicherweise über eine Verbrühungsschutzfunk- tion oder ein Temperier- ventil, das kaltes Wasser automatisch mischt, selbst wenn Sie den Steuerhebel oder den Griff auf voll Verbrühschutz / Aus- heiß stellen. Diese Ge- gleichsventil oder räte sind normalerweise Temperaturventil.
- Seite 17 Garantiebedingungen Die Rechte aus dieser Herstellergarantie gelten zusätzlich zu den ge- Garantie setzlichen Rechten des Käufers. Diese Gewährleistung schränkt die ge- setzlichen Rechte des Käufers insbesondere gegenüber dem Verkäufer in keiner Weise ein. Die Geltendmachung von Rechten aus dieser Garantie setzt die Vorlage Berechti- des jeweiligen Kaufbelegs und der ordnungsgemäß...
- Seite 18 Diese Gewährleistung beschränkt sich auf Nachbesserung und Nachlie- Beschrän- ferung. kung Diese Garantie umfasst nicht die Entschädigung, den Rücktritt vom Ver- trag, die Minderung des Preises oder die Erstattung von Folgeschäden aufgrund von Mängeln. Diese Garantie gilt nicht für Geräte, die außerhalb Deutschlands gekauft wurden.
- Seite 31 Manual elex10.indd 31 Manual elex10.indd 31 2022/8/9 下午1:51 2022/8/9 下午1:51...
- Seite 32 Kompakte Serie Elex 10 Rev 1.0 2022-08 Manual elex10.indd 32 Manual elex10.indd 32 2022/8/9 下午1:51 2022/8/9 下午1:51...
