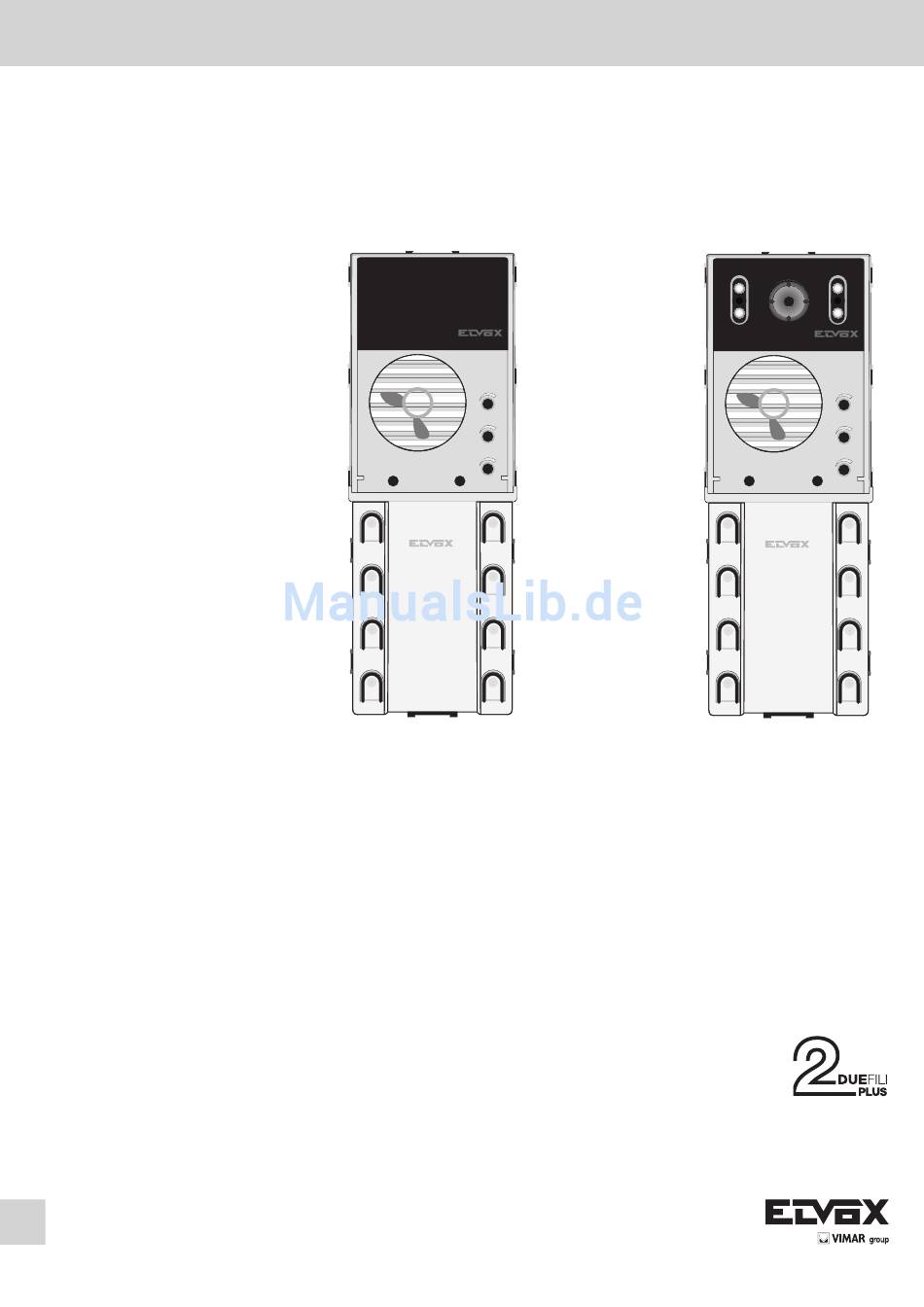

Technisches Handbuch START PREC. START PREC. SI / YES PREV SI / YES PREV STOP SUCC. STOP SUCC. NEXT NEXT FINE FINE 13F3 - 13F5 Elektronikeinheit 13F3 (Audio) / 13F5 (Video) für Audio- und Video-Klingeltableaus...
LED-Beleuchtung. Die Default-Konfigurationen können im „Basismodus“ und im erweiterten Modus geändert werden. Die Elektronikeinheiten 13F3 und 13F5 können als Ersatz in den Anlagen benutzt werden, in denen die Elektronikeinheiten Art. 12F3, 12F5, 89F3, 89F5 installiert sind (siehe Kapitel VORBEREITUNGEN). Die Freigabe des Betriebs als 13F3/13F5 oder 12F3/13F5 oder 89F3/89F5 erfolgt über einfaches Verschieben der Konfigurations-Steckbrücken (siehe Kapitel „Vorberei-...
Elektronikeinheit mit Kamera / Technische Merkmale Einstellungen und Verdrahtung sind für 13F3 und 13F5 gleich Verdrahtung für den Anschluss an der Klemmleiste Einstellungen 1 - Balance EXT+ EXT+ EXT- EXT- VLED VLED 2 - Lautstärke außen 3 - Lautstärke innen...
Funktionsweise wie Art. 13F3 - 12F3 - 13F5 - 12F5 (4/8 Tasten) eingeschaltet Konfiguration als Audio-Elektronikeinheit (13F3 - 12F3 - 89F3) Konfiguration als Video-Elektronikeinheit 13F5 -12F5 - 89F5. An die Elektronikeinheit mit dieser Konfiguration kann nicht eingeschaltet eine externe Überwachungskamera angeschlossen werden...
- Innerhalb 25 Sekunden eine der Tasten drücken, um dem SLAVE-Klingeltableau den Kenncode zuzuweisen. In der als 13F3 / 13F5 und 12F3 / 12F5 konfigurierten Elektronikeinheit entspricht die Taste oben rechts dem Klingeltableau (SLAVE ID=2), die mit „1 PREC. / PREV.“ bezeichnete Taste entspricht dem Klingeltableau (SLAVE ID=3) und so weiter.
Manuelle Parameterkonfiguration der Elektronikeinheit Die folgende Prozedur durchführen, während die Klingeltableaus mit Strom versorgt werden und nachdem der Kenncode ID des Klingeltableaus zugewiesen wurde. Diese Prozedur gilt für alle Klingeltableaus, egal ob Master oder Slave. Während der Programmierung ist das Klingeltableau im Besetzt-Zustand und kann nicht für den normalen Betrieb der Anlage benutzt werden. In der Elekt- ronikeinheit sind insgesamt 8 Tasten und 6 grüne LEDs vorhanden.
Parameter Die Standard-Konfiguration kann mit den Tasten in der Elektronikeinheit („Basiskonfiguration“) oder mit dem Programmiergerät Art. 950C oder mit der an einen PC mit installierter Software SaveProg angeschlossenen Schnittstelle Art. 692I/U oder EVCom (für die „erweiterte Konfiguration“) geändert werden. Nachstehend sind die zwei Arten der Konfiguration aufgeführt. Parameter für die Basiskonfiguration: Parameter Defaultwert...
- RESET EEPROM Dient zum Rücksetzen der Parameter auf die Defaultwerte. LED aus SEQUENZENDE In der Parameteränderung beginnen die LED-Anzeigen BESETZT, BITTE WARTEN, DL1 DL2 DL1 DL2 DL1 DL2 DL1 DL2 DL1 DL2 DL1 DL2 8 Mal zu blinken und das Klingeltableau gibt einen hohen Dauerton ab. Während die LED an LEDs blinken, nacheinander die Tasten PREC.
Seite 9
DL1 DL2 DL1 DL2 DL1 DL2 DL1 DL2 DL3 DL4 DL3 DL4 DL3 DL4 DL3 DL4 DL5 DL6 DL5 DL6 DL5 DL6 DL5 DL6 - WIEDERHOLUNG DES RUFTONS AM KLINGELTABLEAU Freigabe der Elektronikeinheit zur Abgabe eines Signaltons seitens der Elektronikein- PREC PREV heit, von der angerufen wird (Feedback der Rufsendung).
Anschlussplan für einzelne Audio- oder Video-Elektronikeinheit (SI692) Audio- oder Video-Elektronikeinheit Steigleitung System-Netzgerät Elektroschloss 12 Vdc Türöffner Verdilltes Kabel RETE MAINS EXT+ EXT+ EXT- EXT- VLED VLED +12V +12V Anschlussplan mehrerer Audio-Elektronikeinheiten / Esquema de conexión de varias unidades electrónicas audio (SI693) Audio-Elektronikeinheit Steigleitung System-Netzgerät...
Seite 11
Anschlussplan mehrerer Video-Klingeltableaus oder mehrerer Video- und Audio-Klingeltableaus (SI685) Audio- oder Video-Elektronikeinheit System-Netzgerät G - Zusätzliches Netzgerät zur Versorgung MONTANTE MONTANTE der Elektronikeinheit Steigleitung Steigleitung CABLE RISER CABLE RISER Konzentrator Elektroschloss 12 Vdc Türöffner Verdilltes Kabel RETE MAINS OUT1 OUT2 B1 B2 B1 B2 B1 B2 B1 B2 RETE RETE...
Seite 12
Variante (SI659) Elektronikeinheit mit zusätzlichen Tastenmodulen 12TS oder 12TD (bis zu 40 Zusatztasten) Steigleitung bis zu 5 Module 12TS oder 12TD EXT+ EXT- VLED EXT+ EXT- VLED +12V +12V Anschluss herstellen 12TS - 12TD VLED/+12V 12TS 12TD Zusätzl. Elektronikeinheit mit 4 Tasten Zusätzl.
Seite 13
Variante (SI695) Anschluss für die Anzeige Tür/Tor offen. Steigleitung EXT+ EXT- VLED P2 - Sensor Tür offen (NO bei geschlossener Tür) +12V Variante (SI659) Elektronikeinheit mit Tasten und Modul mit hinterleuchtetem Hausnummernschild. Steigleitung EXT+ EXT- VLED +12V Circuito di illuminazione numero civico.
