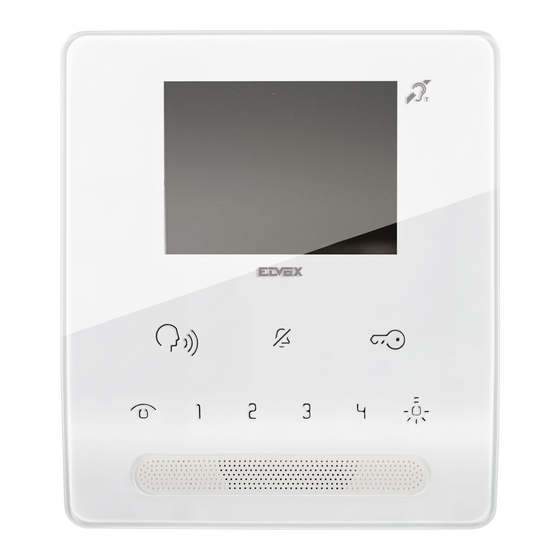

Freisprech-Videohaustelefon Tab Free
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elvox 7539

Inhaltszusammenfassung für Elvox 7539

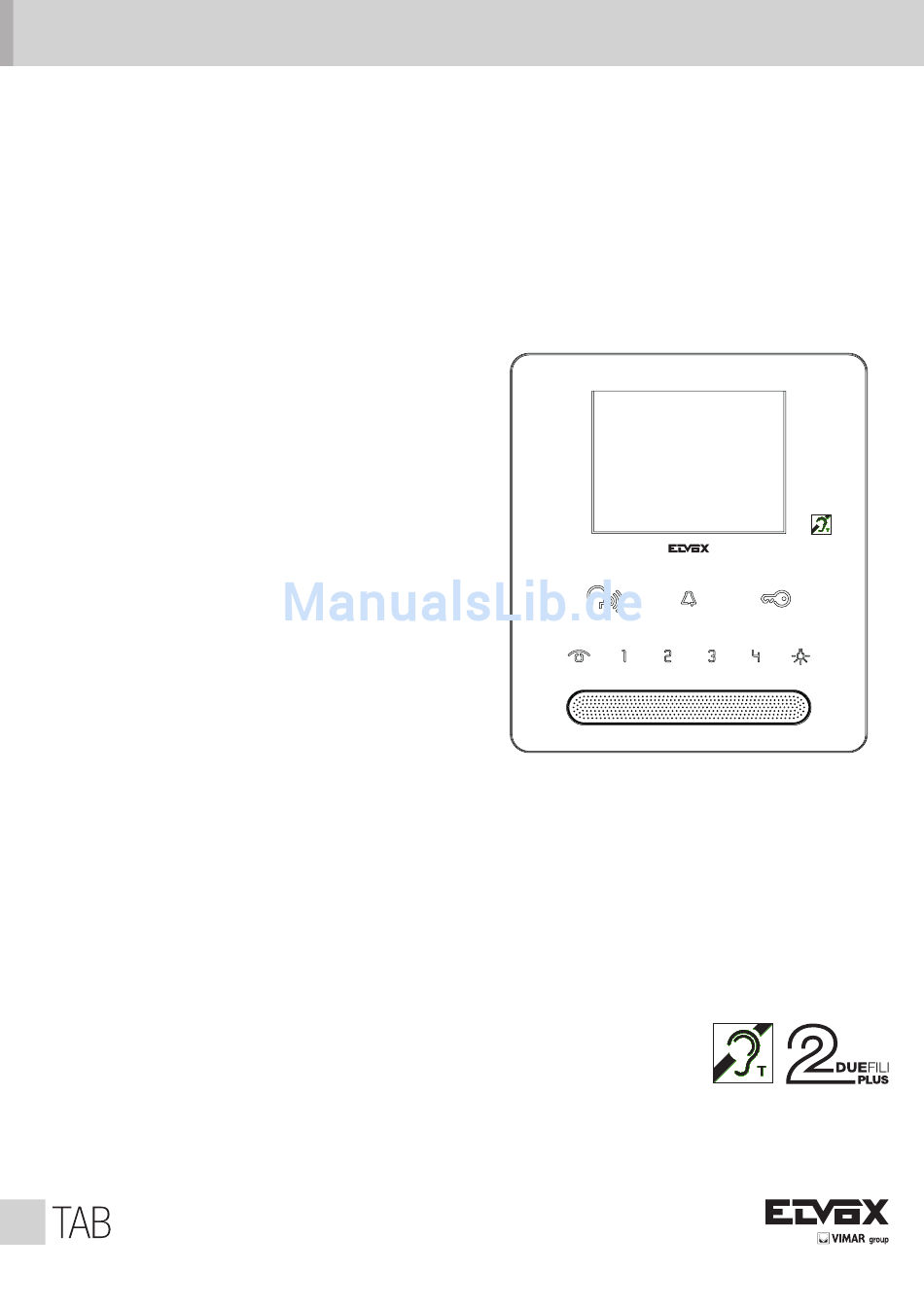

  • Seite 1 Technisches Handbuch 7539 Freisprech-Videohaustelefon Tab Free...

  • Seite 2: Inhaltsverzeichnis

    Selbsteinschaltung, Zusatzfunktionen, Einstellung von Lautstärke, Helligkeit, Kontrast. Die Ruftöne können zur Erkennung des Rufs differenziert werden. Die visuellen Anzeigen betreffen „Tür/Tor geöffnet“, „Verpasste Anrufe“, „Teilnehmer abwesend“, „Ruftonabschaltung“. Der Artikel 7539 ist mit der Funktion Hörgeschädigte ausgestattet. Technische Merkmale Aufputzmontage oder Installation in Gehäuse (Wandbefestigung mit Dübeln oder in rechteckigen UP-Gehäusen 503 bzw. runden UP-Gehäusen mit 60 oder 70 mm Durchmesser).
  • Seite 3 Abb. 3 Obere Befestigung der Innensprechstelle mit Wand-Montageplatte In die Grundplatte Abb. 4 integrierte Klemmleiste Lasche für die Befestigung der Außenstelle an der Basis Aufnahme für Abb. 5 Schraube Entnahmesicherung DIP-Schalter für die Terminierung des Videosignals wählen C) Wenn ein BUS-Kabel mit typischer Impedanz 50 Ohm in die Klemmen 1, 2 eintritt und die Steigleitung in der Innensprechstelle endet 50Ω...

  • Seite 4: Tastenfunktionen

    TASTENFUNKTIONEN A = Selbsteinschaltung B = Ruftonabschaltung oder Benutzer abwesend C = Türöffner oder LED Tür offen D = Aux 1 (Treppenbeleuchtung) F = Sprechen/Hören G = Einstellung von Ruftonlautstärke, Kontrast und - Ge- Abb. 10 sprächslautstärke H = Einstellung der Helligkeit 1 = Zusatzfunktion 2, 2 = frei 3 = Funktion F1...

  • Seite 5: Zuordnungstabelle Id Hauptgerät / Id Nebengeräte

    HINWEIS: Wenn in der Anlage eine Innensprechstelle vorhanden ist, der bereits derselbe Kenncode zugewiesen wurde, gibt das Klingeltableau einen leisen Signalton ab und der Vorgang muss von Anfang an wiederholt werden, um einen anderen Code zuzuweisen. AUTOMATISCHE KONFIGURATION DES SEKUNDÄREN KENNCODES ID Die Konfiguration des sekundären Kenncodes wird vorgenommen, wenn derselbe Ruf gleichzeitig mehrere Innensprechstellen aktivieren soll (max.

  • Seite 6: Konfiguration Der Konfigurierbaren Tasten

    MANUELLE TASTENKONFIGURATION Hinweis: Folgende Konfigurationen können manuell vorgenommen werden: Internrufe, Selbsteinschaltung eines bestimmten Klingeltableaus, Wiederherstellen der Werkseinstellungen. KONFIGURATION DER TASTEN FÜR DIE DURCHFÜHRUNG VON INTERNRUFEN 1) Drücken und halten Sie die Taste der zu programmierenden (anrufenden) Innenstelle. 2) Drücken und Sie auch die Taste der zu programmierenden (anrufenden) Innenstelle und halten Sie diese solange gedrückt, bis die Taste zu blinken beginnt.

  • Seite 7: Einstellungen

    EINSTELLUNGEN Einstellung der Ruftonlautstärke Die Ruftonlautstärke kann auf 10 Stufen eingestellt werden. Mit der Taste - stellen Sie die Melodie leiser, mit Taste + lauter (Abb. 11) 1) Drücken und halten Sie die Taste (2 s lang), bis die Taste zu blinken beginnt und gleichzeitig ein Signalton ertönt.

  • Seite 8: Wartung

    Hörgeschädigtenfunktion Der Art. 7529 ist mit einer internen Spule ausgestattet, dank der das Gerät auch von Hörgeräteträgern benutzt werden kann. Für den korrekten Betrieb des Hörgeräts die Bedienungsanleitungen desselben befolgen. Eventuell vorhandene Gegenstände aus Metall oder elektronische Geräte können die am Hörgerät empfangene Tonqualität beeinträchtigen.

  • Seite 9: Software Saveprog

    Konfiguration mit Software SAVEPROG SaveProg ist eine speziell für die erweiterte Konfiguration der Systeme Due Fili Plus entwickelte Software für PC. Auf das Symbol klicken. Das Fenster „Gerätekonfiguration “ wird geöffnet. Nun können die Tastenkonfigurationen geändert, Gruppen angelegt, die Melodien gewählt, die Ruftonlautstärke geregelt, sowie Funktionen aktiviert und deaktiviert werden.

  • Seite 10: Anschlusspläne Und Varianten

    Anschluss der Innensprechstelle Art. 7539 in Konfiguration ein/aus (REF. SI696). Anschlussplan ein/aus 50Ω STEIGLEITUNG 100Ω OPEN Anzubringende Terminierung STEIGLEITUNG Anschluss der Innensprechstelle Art. 7539 in Konfiguration als Endgerät (REF.SI696) Anschlussplan mit in der Innensprechstelle endendem Kabel 50Ω 100Ω Anzubringende Terminierung je nach typi-...

  • Seite 11: Installationsvorschriften

    INSTALLATIONSVORSCHRIFTEN Die Installation hat nach den im Anwendungsland des Produkts geltenden Vorschriften zur Installation elektrischen Materials zu erfolgen NORMKONFORMITÄT BT-Richtlinie EMV-Richtlinie Normen EN50486, EN60118-4 INFORMATION DER BENUTZER GEMÄSS EU-RICHTLINIE 2002/96 (WEEE) Zum Schutz von Umwelt und Gesundheit, sowie um Bußgelder zu vermeiden, muss das Gerät mit diesem Symbol getrennt vom Hausmüll entsorgt oder bei Kauf eines Neugeräts dem Händler zurückgegeben werden.
