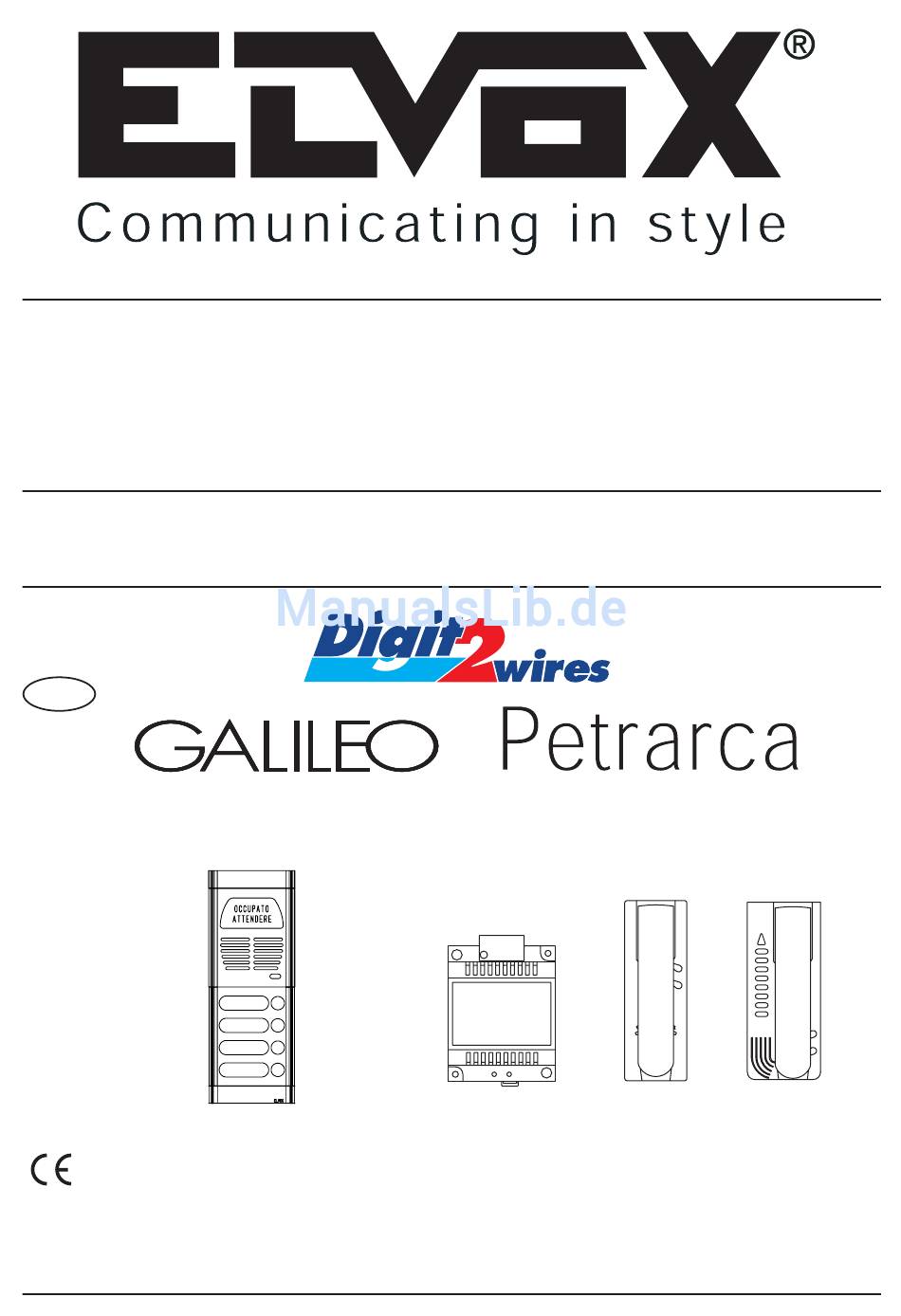

DIGITALES 2-DRAHT-SYSTEM "Digit 2
wires" MIT SEPARATEN TASTERN
D
KLINGELTABLEAU
MIT SEPARATEN TASTERN
Der Product ist konform zu:
1° zu den EG-Richtlinien 89/336 + 92/31 + 93/68 + 93/97.
2° zu den EG-Richtlinien 73/23 + 93/68..
Cod. S6I.8B4.30D
BEDIENUNGSANLEITUNG
TRANSFORMATOR
ed. 01
®
HAUSTELEFON
4/2003

Werbung

loading

Verwandte Anleitungen für Elvox Digit 2 Wires

Inhaltszusammenfassung für Elvox Digit 2 Wires

  • Seite 1 DIGITALES 2-DRAHT-SYSTEM ”Digit 2 wires” MIT SEPARATEN TASTERN BEDIENUNGSANLEITUNG ® KLINGELTABLEAU MIT SEPARATEN TASTERN TRANSFORMATOR HAUSTELEFON Der Product ist konform zu: 1° zu den EG-Richtlinien 89/336 + 92/31 + 93/68 + 93/97. 2° zu den EG-Richtlinien 73/23 + 93/68.. Cod. S6I.8B4.30D ed.
  • Seite 2 BESCHREIBUNG DES HAUSTELEFONS Die Haustelefone der Serie “Digit 2 Wires” Art. 887D sind Haustelefone der Serie 8870, während das Haustelefon Art. 6220 zur Serie PETRARCA gehört. Das Haustelefon Art. 887D wird in der Version mit einer Taste für die Öffnung des Schlosses und mit einem Lautsprecher für den Ruf geliefert.

  • Seite 3: Installation

    INSTALLATION Vor dem Anschluß die Drähte mit einem Tester auf Unterbrechung bzw. Kurzschluß überprüfen. Nach den Regeln einer vorsch- riftsmäßigen Installation sollten die Drähte der Gegensprechanlage vom Stromnetz und anderen Störquellen getrennt verlegt werden. • Der Transformator Art 832/030 ist an einem trockenen Ort vor Staub und Wärme geschützt anzubringen. Zwecks problem- loser Inspektion und Einstellung einen leicht zugänglichen Installationsort wählen.
  • Seite 4 Programmierung der technischen Parameter des Klingeltableaus Die technischen Parameter dieses Systems sind: Parameter Voreinstellung Mindestwert Höchstwert Beschreibung 20 s 20 s 230 s Höchstdauer der Leitungsbelegung (in Sekunden) 43 s Dauer der Türöffner-Betätigung (in Sekunden) Hinweis: Auf Anfrage kann die Ruftönenzahl zu den Haustelefonen verãndert werden (Standardwert: 2 Tönen). Programmierung: Die Programmierung der 2 Parameter ergibt sich durch das Setzen der betreffenden zwei DIP-Schalter (DIP1 und DIP2 auf der Frontseite des Klingeltableaus unter der Platte).
  • Seite 5 Zuweisung der Ruftasten: Die Tableaus der Serie “Digit 2 wires” mit einfachen Ruftasten lassen sich zur Erweiterung der Tastenzahl mit Zusatztastaturen verkabeln. Die vorgegebene Tastenzuweisung darf nicht geändert werden. Zur Programmierung der Tasten sind die Zahlen 9 bis 72 in 4er Gruppen vorgesehen, wobei die gleiche Zahlengruppe nicht für mehrere Tasten verwendet werden darf.
  • Seite 6 Sollten Doppeltasten benutzt werden, so ist der CM1 Umschalter auf Position “2,3” einzustellen ; die Dip Switches C1-C8 zei- gen die Gruppe der bestimmten Tasten (Abb. 3). 9-16 17-24 25-32 33-40 41-48 49-56 57-64 65-72 HERAUSZIEHEN DES NAMENSCHIELDS 1) Den Schieldhalter durch einen Schraubenzieher heben (Siehe Abb. 1) 2) Das Schield ausziehen und die Halterung entfernen mittels der Feder des Briefsausziehens, die sich an der Seite des Schieldhalters befindet.
  • Seite 7 ANSCHLUSSPLAN ELEKTRONISCHE GEGENSPRECHANLAGE “Digit 2 wires” MIT ELEKTRONISCHEN SPRECHGERÄTEN ART. 887D, 6220 UND KLINGELTABLEAU SERIE GALILEO. (Siehe Plan p4237) HAUSTELEFON-STEIGLEITUNG Haustelefon Haustelefon Art. 887D Art. 6220 Haustelefon Haustelefon Art. 887D Art. 6220 Relais A- Klingeltableau Baureihe GALILEO Netz Netz Art.170/001 Elektronisches Modul Art.
  • Seite 8 ANSCHLUSSPLAN ELEKTRONISCHE GEGENSPRECHANLAGE “Digit 2 wires” MIT ELEKTRONISCHEN SPRECHGERÄTEN ART. 887D, 6220, 1903 UND ZWEI AUSSENTA- BLEAUS SERIE GALILEO. (Siehe Plan p4281) HAUSTELEFON-STEIGLEITUNG HAUSTELEFON-STEIGLEITUNG Haustelefon Haustelefon Haustelefon Haustelefon Art. 887D Art. 6220 Art. 887D Art. 6220 Haustelefon Haustelefon Haustelefon Haustelefon Art.
  • Seite 9 ANSCHLUSSPLAN ELEKTRONISCHE GEGENSPRECHANLAGE “Digit 2 wires” MIT KLIN- GELTASTE VOR DER WOHNUNG UND KLINGELTABLEAU SERIE GALILEO. (Siehe Plan p4282) HAUSTELEFON-STEIGLEITUNG Haustelefon Haustelefon Art. 887D Art. 6220/A Haustelefon Haustelefon Art. 6220/A Art. 887D Relais Art.170/001 Netz Netz Transformator Transformator Art.832/030 Art.832A...
  • Seite 10 ANSCHLUSSPLAN ELEKTRONISCHE GEGENSPRECHANLAGE “Digit 2 wires” MIT ELEKTRONISCHEN SPRECHGERÄTEN ART. 887D, 6220 MIT KLINGELTASTE VOR DER WOHNUNG UND KLINGELTABLEAU SERIE GALILEO. (Siehe Plan p4283) HAUSTELEFON-STEIGLEITUNG Haustelefon Haustelefon Art. 6220 Art. 887D Haustelefon Haustelefon Art. 887D Art. 6220 A- Klingeltableau Serie GALILEO Elektronisches Modul Art.
  • Seite 11 SCHALTPLAN FÜR “DIGIT 2 WIRES” ELEKTRONISCHE TÜRSPRECHANLAGE MIT ZUSATZTRANSFORMATOR FÜR TÜRÖFFNERVERSORGUNG UND KLINGELTABLEAU SERIE GALILEO. (Siehe Plan p4284) HAUSTELEFON-STEIGLEITUNG Haustelefon Haustelefon Art. 887D Art. 6220 Haustelefon Haustelefon Art. 6220 Art. 887D A- Klingeltableau Baureihe GALILEO Elektronisches Modul Art. 8B43, 8B43/D zusätzmodul Art.
  • Seite 12 SONDERSCHALTUNG 1 SONDERSCHALTUNG 2 Anschluß Rufwiederholer Art. 2/841 mit Sprechgeräten Anschluß Rufwiederholer Art. 2/841 mit Sprechgeräten Art. 887D, 6220 und Türaußenruf. (alle typen). HAUSTELEFON- HAUSTELEFON- STEIGLEITUNG STEIGLEITUNG Klingektaste vor der Wohnung Haustelefon Art. 887D Haustelefon Art. 887D Rufwiederholers Rufwiederholers Art. 2/841 Art.
  • Seite 13 ÜBERSICHT A Jumper nicht eingesteckt Jumper eingesteckt...
  • Seite 14 MINDESTER LEITUNGSDURCHMESSER (mm Klemmen Ø bis 50 m. Ø bis100 m. Ø bis 200 m. max Abstand 15-0-S1-S2 0,75 mm 1 mm 1,5 mm 1-2-LO 0,25 mm 0,25 mm 0,35 mm Umechnungstabelle für Querschnitte, Durchmesser und Widerstand x 100 m für Standardleitungen Querschnitt mm 0,12 0,25...

  • Seite 15: Anweisungen Für Den Installateur

    ANWEISUNGEN FÜR DEN INSTALLATEUR - Diese Anweisungen genau lesen, da sie über die Sicherheit beim Einbau, den Gebrauch und Pflege informieren. - Nach dem Auspacken die Unversehrtheit des Geräts feststellen. - Es ist notwendig bei der Spannungversorgungquelle einen pasenden zweipoligen Schalter einzuschalten, der eine 3 mm (minimum) Trennung zwischen Kontakts haben muß.
