Elvox 6900 Handbuch

6900
Die Bedienungsanleitung ist auf der Website www.vimar.
com zum Download verfügbar

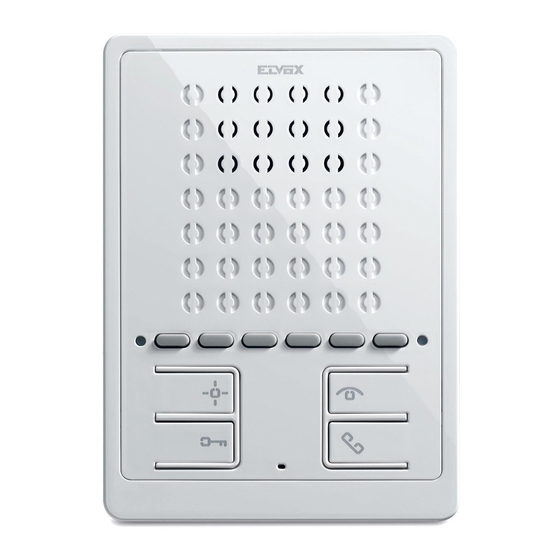

Beschreibung
Haustelefon für Freisprechbetrieb aus Thermoplast, mit Lau-
tsprecher für elektronischen Ruf. Mit 4 dedizierten Tasten
für die Monitor-Basisfunktionen: Türöffner, Selbsteinschal-
tung, Zusatzfunktion (Treppenhausbeleuchtung), Gespräch.
Darüber hinaus besteht die Möglichkeit der Lautstärkeregel-
ung des internen Audiosignals, der Lautstärkeregelung und
Abschaltung der Klingel mit Aktivierung der Funktion "Privacy",
sowie der Wahl unter verschiedenen Klingeltönen. Einstellung
verschiedener Klingeltöne für Anrufe von unterschiedlichen
Stellen, zum Beispiel: Klingeltableau, Etagenruf, Internruf. Bei
abgestellter Klingel zeigt eine rote LED durch mehrmaliges
Blinken bis zu 4 "unbeantwortete Rufe" an. Freisprechsystem
mit Kommunikationsmodus "Freihändig" (Hands-Free). An-
zeige für "Tür offen" durch Aufleuchten einer grünen Led. Au-
sführung von bis zu sechs Zusatzfunktionen oder Internrufen.
Vorrüstung für Wandmontage mit Schrauben und Dübeln oder
für die Befestigung auf rechteckigen bzw. runden Abzweigdo-
sen. Zur Verwendung in Due Fili Elvox Systemen mit Netz-
gerät Art. 6922. Der Artikel 6901/D verfügt über die Funktion
für Träger von Hörgeräten. Um diese Funktion verwenden zu
können, muss im Hörgerät die Stellung "T" gewählt werden.
Vor der Programmierung die Anleitungen aufmerksam
lesen, um sich mit den Eigenschaften, Funktionen und
Leistungsmerkmalen des Artikels vertraut zu machen.
Technische Merkmale
• Haustelefon aus ABS
• Aufputzmontage oder Installation in Gehäuse. Wandbefesti-
gung mit Dübeln oder in rechteckigen UP-Gehäusen 3 Mo-
dule (Vimar V71303, V71703) bzw. runden UP-Gehäusen
mit 60 mm Durchmesser (Vimar 71001, V71701).
Der Schaltkreis ist mit der Abdeckung, d.h. mit dem ab-
nehmbaren Teil verbunden, die Klemmleiste ist auf der
Grundplatte fixiert.
• Standardfarbe weiß
• Stromversorgung vom Due Fili Bus
• Stromaufnahme:
- Standby: 2mA
- in Standby, rote LED mit Dauerlicht: 5mA
- in Standby, rote und grüne LED mit Dauerlicht: 7mA
- max. Stromaufnahme bei Anruf: 110mA
- max. Stromaufnahme während des Gesprächs für Art.
6901: 100mA
- max. Stromaufnahme während des Gesprächs für Art.
6901/D: 130mA
• Möglichkeit, bis zu 8 Haustelefone mit gleichzeitiger Ruffun-
ktion zu installieren.
• Betriebstemperatur: 0° bis 40°C
• Elektronischer Gong: mit Unterscheidung der Klingeltöne
für Anrufe vom Klingeltableau, Intern- und Etagenrufe.
Die Klingeltöne können unter 10 verschiedenen Melodien
gewählt werden.
• Ausgang für zusätzlichen Gong Art. 860A oder Relais Art.
0170/101.
• Eingang für Etagenruf mit anderem Rufton als Ruf vom Klin-
geltableau.
• Abmessungen: 102x142x23 mm
26
Abb. 1
E3
E2
E1
G
D
C
Tasten
A Selbsteinschaltung: Für die Selbsteinschal-
tung des Haustelefons. (Defaultmäßig zum
Master-Klingeltableau).
B Sprechen/Hören: Kommunikation aktivieren/
deaktivieren. (Defaultmäßig mit Betriebsart
"Hands-Free": Nach einem Anruf oder Selb-
steinschaltung drücken, um das Gespräch zu
aktivieren und erneut drücken, um das Ge-
spräch zu beenden).
C Türöffner: Zum Öffnen des Türschlosses. (Pro-
grammierung kann mit dem Programmiergerät
geändert werden).
D Zusatzfunktion 1 (Treppenhausbeleuchtung):
Für Zusatzfunktion. (Aktiviert defaultmäßig den
Aktor 1 des Relais Art. 69RH oder Art. 69PH)
E1
Taster 1: Programmierbarer Taster zur Aktivie-
rung der Zusatzfunktionen oder Internruf. (Akti-
viert defaultmäßig den Aktor 2 des Relais Art.
69RH oder Art. 69PH)
E2 Taster 2: Programmierbarer Taster zur Aktivie-
rung der Zusatzfunktionen oder Internruf.
E3 Taster 3: Programmierbarer Taster zur Aktivie-
rung der Zusatzfunktionen oder Internruf.
E4 Taster 4: Programmierbarer Taster zur Aktivie-
rung der Zusatzfunktionen oder Internruf.
E5 Taster 5: Programmierbarer Taster zur Akti-
vierung der Zusatzfunktionen oder Internruf.
(Aktiviert defaultmäßig die Funktion F1 des
Klingeltableaus)
E6 Taster 6: Programmierbarer Taster zur Akti-
vierung der Zusatzfunktionen oder Internruf.
(Aktiviert defaultmäßig die Funktion F2 des
Klingeltableaus)
Lautsprecher
E4
E5
E6
F
A
B
Mikrofon
