(2) Absaugen des Systems

Absaugen des Systems

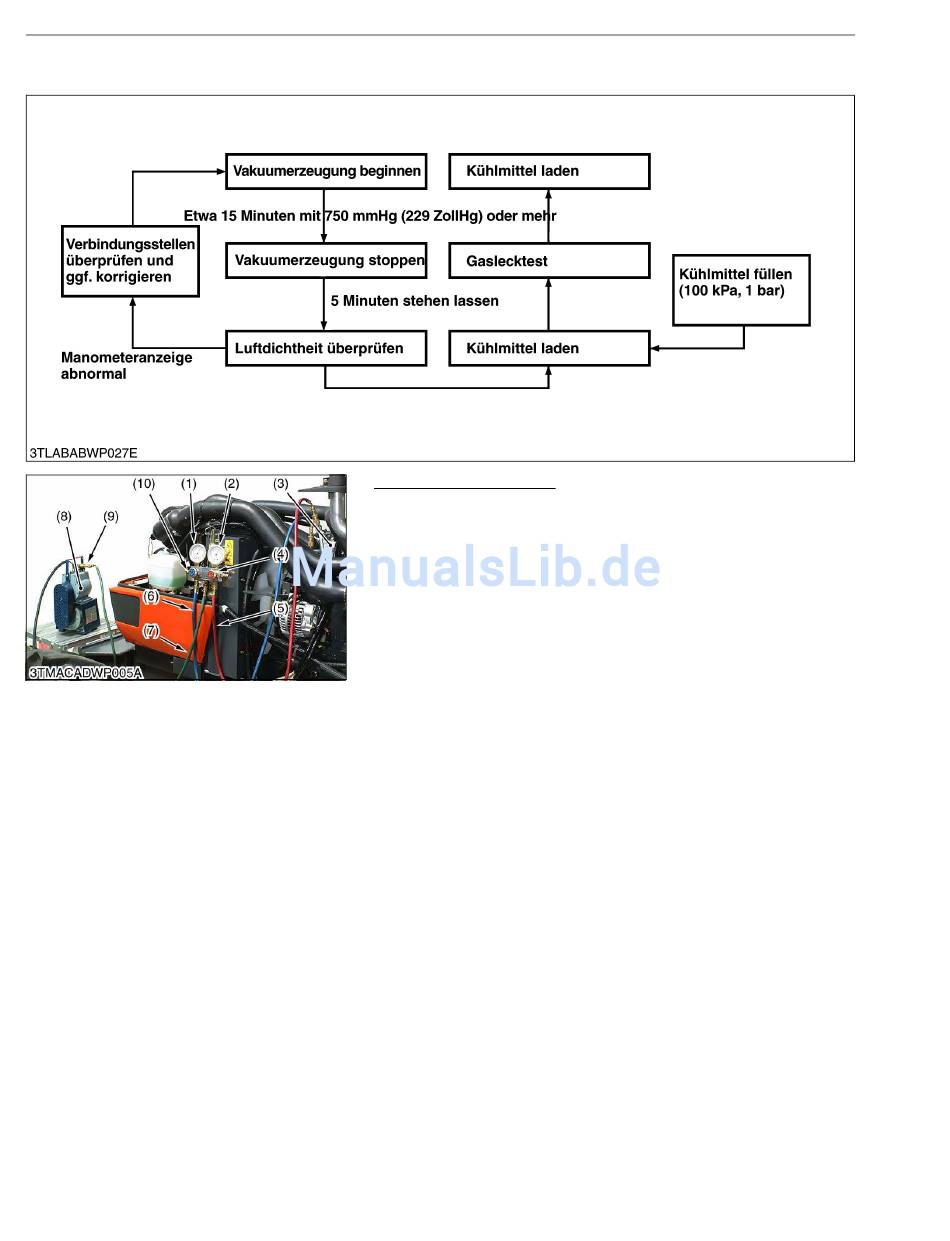

1. Kältemittel mithilfe
Wiederverwendungsvorrichtung für R134a absaugen. (Siehe
"Absaugen des Systems".)
2. Den roten Befüllschlauch
Serviceanschluss (HI) und den blauen Befüllschlauch (6) am
niederdruckseitigen Serviceanschluss (LO) anschließen.
3. Den mittleren Befüllschlauch (7) (Grün) an einem Unterdruck-
pumpenzulauf anschließen.
4. Beide Ventile (4), (10) des Manometers vollständig öffnen. An-
schließend die Unterdruckpumpe (8) laufen lassen, um den
Kältekreislauf zu evakuieren (ca. 15 Minuten).
5. Wenn der Messwert LO am Manometer (1) mehr als 750 mm Hg
beträgt, die Unterdruckpumpe
Manometerventile (4), (10) vollständig schließen.
6. Mindestens 5 Minuten bei geschlossenen Manometerventilen HI
und LO (4), (10) warten. Die Manometeranzeige darf nicht nach
0 zurückkehren.
7. Geht die Manometeranzeige gegen 0, ist zu überprüfen, ob eine
Undichtigkeit vorliegt. Wenn ja, muss diese erst behoben und
dann die Evakuierung wiederholt werden.
(1) LO (Niederdruckanzeige)
(2) HI (Hochdruckanzeige)
(3) Kompressor
(4) Serviceanschluss, Hochdruckseite
HI (Öffnen)
(5) Roter Schlauch
10-S20
KABINE
der Auffang-
(5) am hochdruckseitigen
(8) anhalten und
(6) Blauer Schlauch
(7) Grüner Schlauch
(8) Unterdruckpumpe (bei Betrieb)
(9) Unterdruckpumpenadapter
(10) Serviceanschluss, Niederdruckseite
LO (Schließen)
