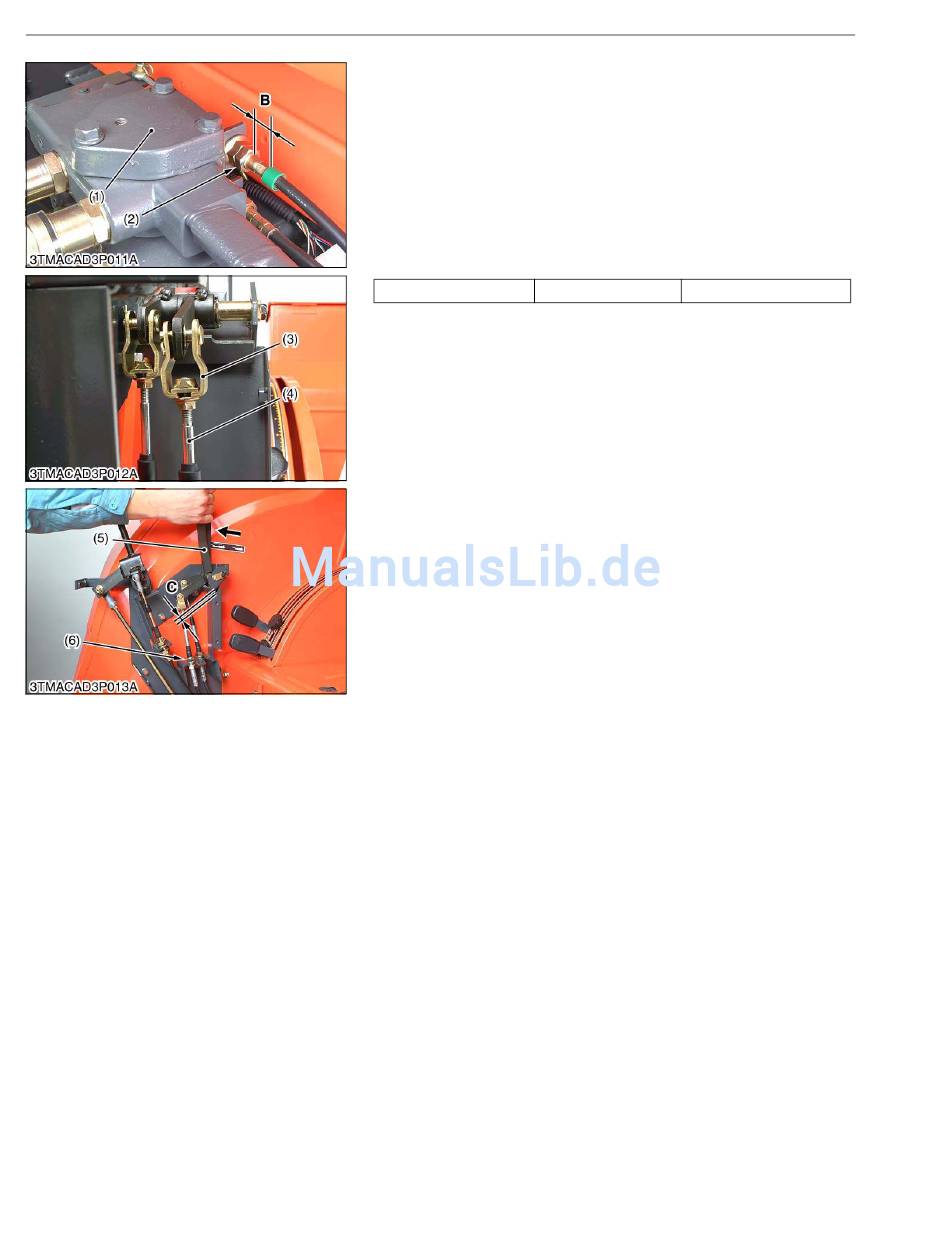

(Einstellen des Steuerseilzugs für das Zusatzsteuerventil)
1. (Ventilseite): Die Kontermutter (2) so festziehen, dass die Länge
B des Gewindeabschnitts 0 mm beträgt.
2. (Hebelseite): Den Seilzug (4) am Stangenende (3) eindrehen, so
dass das Seilzugende mit der Innenfläche des Stangenendes
übereinstimmt.
3. Den Bedienhebel (5) nach vorn bewegen und das Spiel C
zwischen Anschlag und Hebel prüfen.
4. Liegt das Spiel außerhalb des angegebenen Werts, die Einstel-
lung mit der Mutter (6) korrigieren.
(Zusammenbau)
Spiel C Werksspezifikation
(1) Zusatzsteuerventil
(2) Kontermutter
(3) Stangenende
3-S10
GETRIEBE
0 bis 1 mm
(4) Seilzug
(5) Bedienhebel
(6) Mutter
