ME8200, ME9000, WSM
(D) Schwungrad und Kurbelwelle

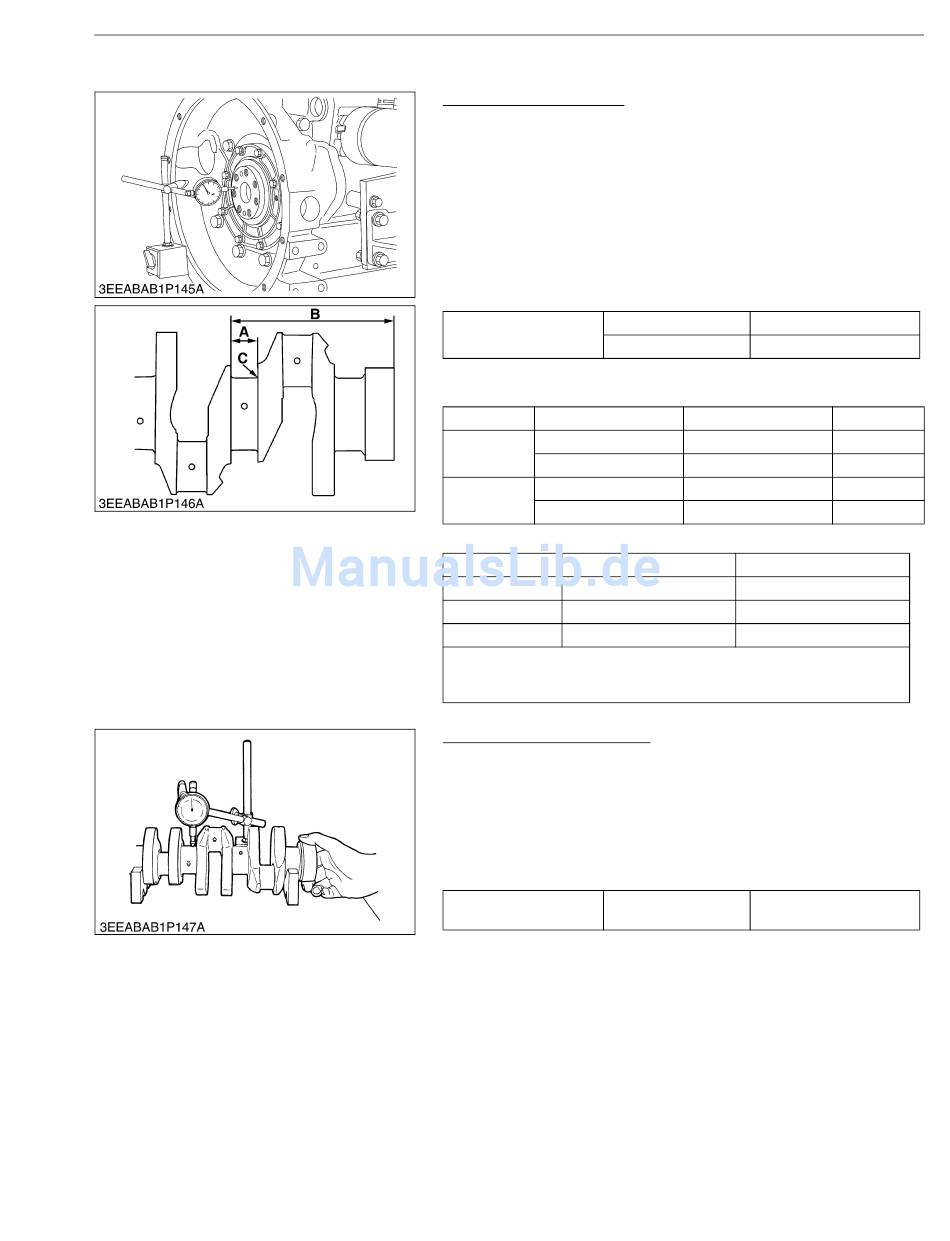

Kurbelwellen-Axialspiel
1. Eine Messuhr mit der Spitze auf das Ende der Kurbelwelle set-
zen.
2. Das Axialspiel durch Bewegen der Kurbelwelle nach vorn und
hinten messen.
3. Überschreitet der gemessene Wert den zulässigen Grenzwert,
die Axiallager austauschen.
4. Kann ein Lager mit derselben Größe aufgrund des Verschleißes
des Kurbelwellenlagerzapfens nicht verwendet werden, dieses
durch ein größeres ersetzen, wie in der Tabelle und Abbildung
angegeben.
Werksspezifikation
Kurbelwellen-Axialspiel
Zulässiger Grenzwert
(Richtwert)
• Axiallager mit Übergröße
Übergröße Lager
Axiallager 1 02
0,2 mm
Axiallager 2 02
Axiallager 1 04
0,4 mm
Axiallager 1 04
• Untermaß des Kurbelwellenlagerzapfens:
Übergröße 0,2 mm
Abmessung A 29,20 bis 29,25 mm
Abmessung B 169,1 bis 169,15 mm
Abmessung C 2,8 bis 3,2 mm Radius
Der Kurbelwellenlagerzapfen muss eine Oberflächengüte von mehr als ∇∇∇∇
aufweisen.
Kurbelwellen-Höhenschlag
1. Die Kurbelwelle mit Prismenblock auf eine Planscheibe legen,
dann eine Messuhr mit der Spitze auf den Zwischenzapfen set-
zen.
2. Die Kurbelwelle auf dem Prismenblock drehen und den Wellen-
versatz (Mittelwert) berechnen.
3. Überschreitet der Wellenversatz den zulässigen Grenzwert, die
Kurbelwelle austauschen.
Kurbelwellen-
Zulässiger Grenzwert
Höhenschlag
1-S59
MOTOR
0,15 bis 0,31 mm
0,50 mm
Teilenummer Markierung
1C010-23951 020 OS
1C010-23971 020 OS
1C010-23961 040 OS
1C010-23981 040 OS
0,4 mm
29,40 bis 29,45 mm
169,2 bis 169,25 mm
2,8 bis 3,2 mm Radius
(0,8-S)
W1066738
0,02 mm
W1039252
