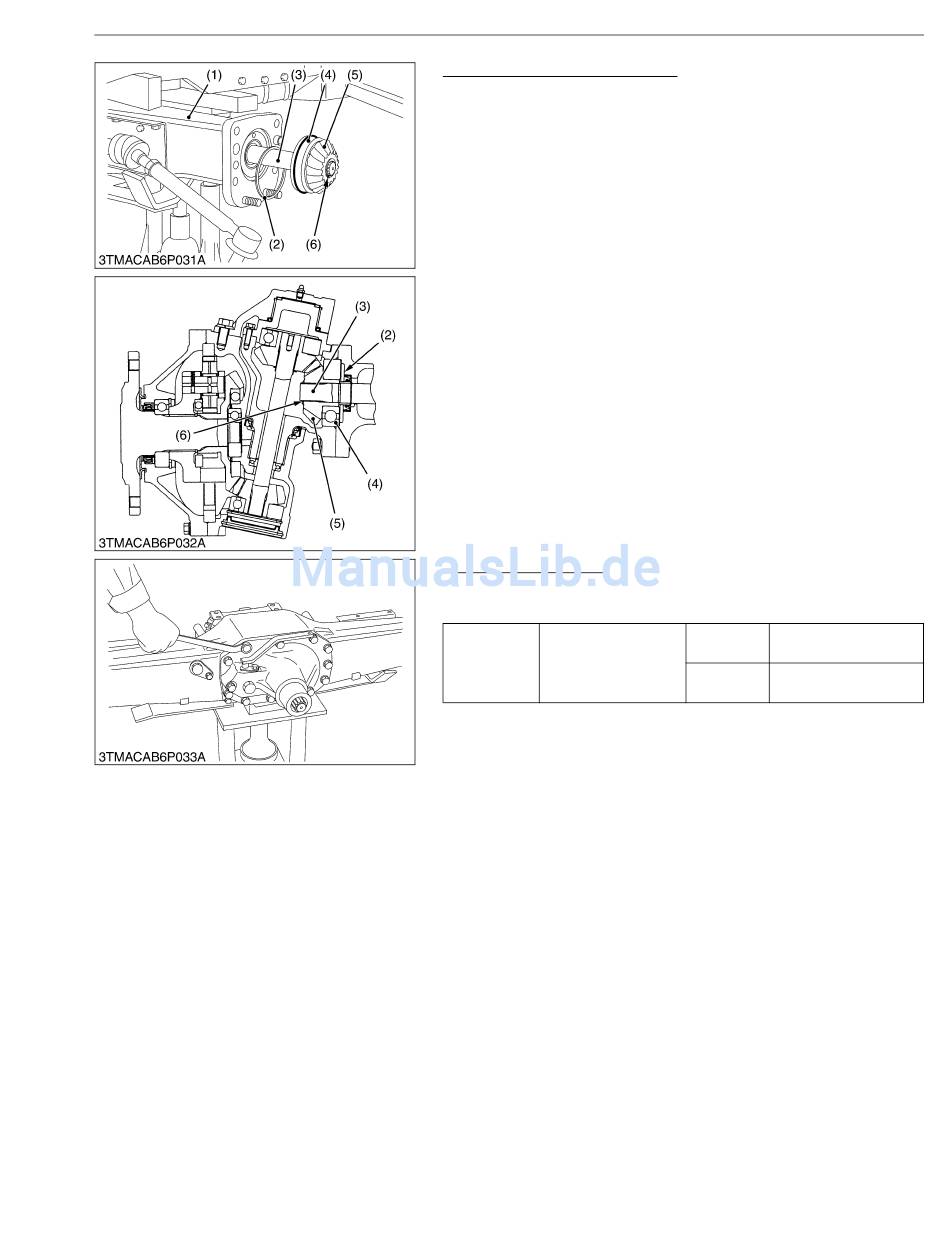

Kegelrad und Differenzialwelle
1. Kegelrad (5), Lager (4) und Differenzialwelle (3) als Einheit aus
dem Differenzialgehäuse (1) entfernen.
2. Den äußeren Sicherungsring (6) entfernen und das Kegelrad (5)
herausnehmen.
(Zusammenbau)
• Die Einstellscheiben (2) einsetzen, dabei ihre korrekte Position
beachten.
• Flüssigdichtung (Three Bond 1216 oder Ähnliches) auf das vor-
dere Differenzialgehäuse (1) auftragen.
(1) Differenzialgehäuse
(2) Einstellscheibe
(3) Schaltwelle
Planetenträgerdeckel
1. Befestigungsschrauben des Planetenträgerdeckels entfernen.
2. Den Planetenträgerdeckel entfernen.
Planetenträgerdeckel-
Anzugsmom
Befestigungsschraub
ent
e
6-S13
VORDERACHSE
(4) Lager
(5) Kegelrad 18T
(6) Äußerer Sicherungsring
W1045902
Schraube
103,0 bis 117,7 N·m
M12, 9T
Schraube
123,6 bis 147,1 N·m
M14, 7T
W1046182
