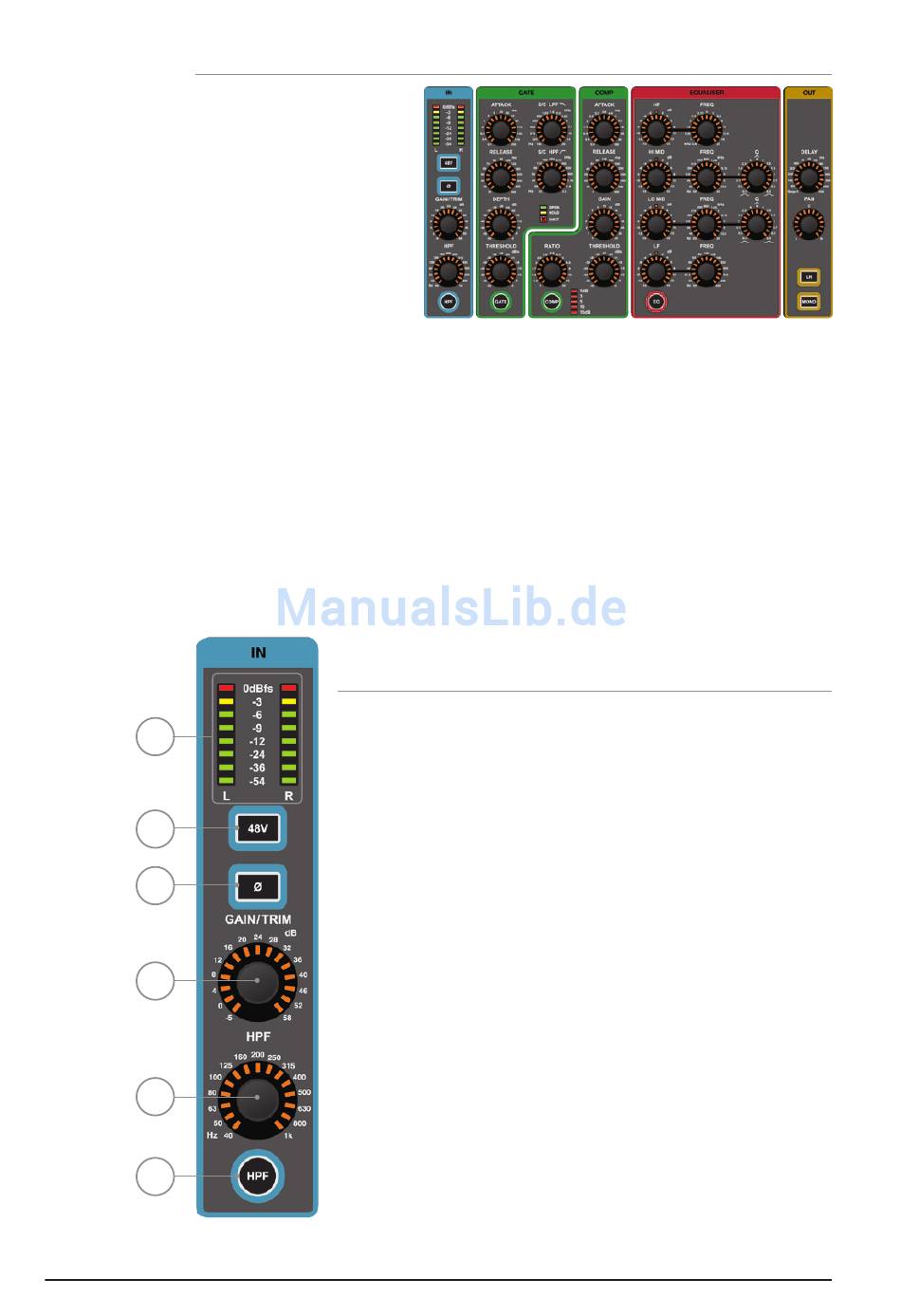

Zuweisbarer Kanalzug (ACS / Assignable Channel Strip)
Die Einstellungen im ACS-
Bereich erfolgen für den derzeit
mit SEL ausgewählten Kanal
oder Bus. Hier stehen fast
alle Bedienelemente für den
ausgewählten Kanal oder Bus
zur Verfügung. Der Bereich ist in
kleine, farblich gekennzeichnete
Bereiche unterteilt, damit
die Kontrollgr uppen und
Funktionen auf einen Blick zu
erkennen sind.
Anders als bei vergleichbaren Konsolen besitzt jede Funktion ein eigenes Bedienelement.
Daher existieren keine überlagerten Bedienelemente, jede Taste oder Drehknopf besitzt seine
eigene Beschriftung und Skala, so wie man es von analogen Mischern kennt. Alle Elemente
und Funktionen, die im jeweiligen Modus nicht verfügbar/zweckmäßig sind, werden nicht
beleuchtet und haben keine Funktion. Obwohl die Drehknöpfe auf der Bedienoberfläche
Wertangaben besitzen, werden die absoluten Werte aller Elemente mit der Function Focus-
Funktion auf dem Bildschirm angezeigt.
1
2
3
4
5
6
16
Immer wenn im ACS-Bereich ein Eingang eingestellt wird, dient der GAIN/TRIM
*1
Drehknopf zur Einstellung des GAINs bei Nutzung der Mikrofonvorverstärker und als
TRIM bei Line-Quellen.
EINGANG / AUSGANG SEKTION
1. Die Pegelanzeige gibt den Pegel des Kanals oder Busses an. Bei
MONO-Quellen arbeitet nur die linke Anzeige.
2. Die 48V-Taste schaltet die 48V Phantomspannung EIN oder AUS,
wenn der mit SEL ausgewählte Kanal mit einem Mikrofoneingang
verbunden ist. Bei beleuchteter Taste ist die Phantomspannung
eingeschaltet. Drücken und Halten der Taste aktiviert den
INTERROGATE Modus dieser Funktion.
3. Die PHASE-Taste dient zur 180° Phasendrehung. Bei beleuchteter
Taste ist die Phase gedreht. Drücken und Halten der Taste aktiviert
den INTERROGATE Modus dieser Funktion.
4. GAIN/TRIM dient zur Anzeige und Anpassung von drei Parametern
in Abhängigkeit vom derzeit aktiven Modus:
MIC GAIN - wenn der mit SEL ausgewählte Eingang mit einem
Mikrofoneingang verbunden ist.
LINE TRIM - wenn der mit SEL ausgewählte Eingang mit einem
LINE-, AES- oder ähnlichen Eingang verbunden ist.
5. HPF (Hochpass-Filter) dient zur Anzeige und Einstellung der Frequenz
des HPF (nur bei Eingängen). Die Einstellung hat keinen Einfluss,
solange die HPF-Taste nicht engeschaltet ist.
6. Die HPF-Taste schaltet das Hochpass-Filter EIN oder AUS. Sie
leuchtet bei EINgeschlateten HPF. Drücken und Halten der Taste
aktiviert den INTERROGATE Modus dieser Funktion.
Soundcraft Si Compact Bedienungsanleitung 1211
