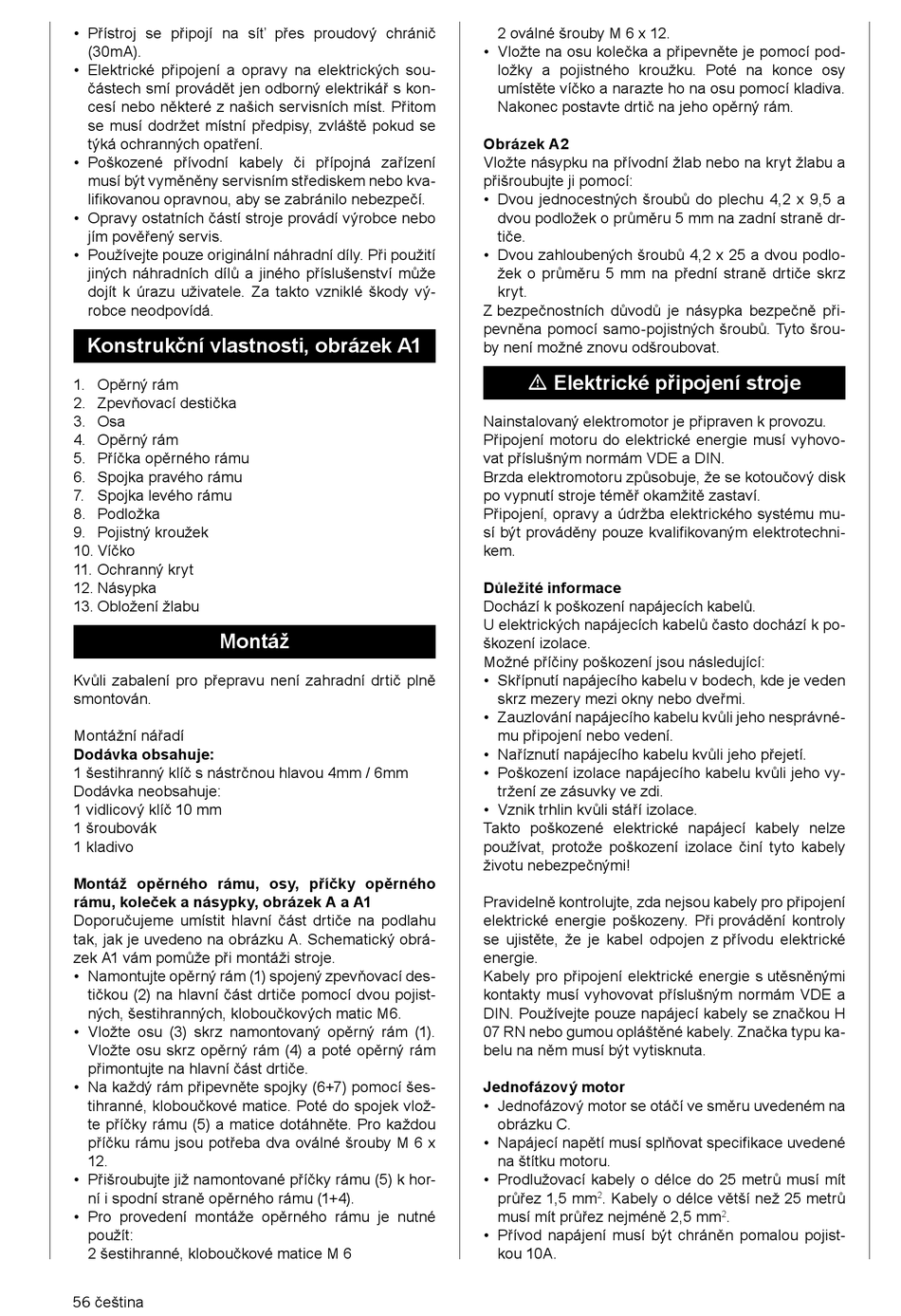

Scheppach biostar 2000 Originalanleitung Seite 56

Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6
• Přístroj se připojí na síť přes proudový chránič
(30mA).
• Elektrické připojení a opravy na elektrických sou-
částech smí provádět jen odborný elektrikář s kon-
cesí nebo některé z našich servisních míst. Přitom
se musí dodržet místní předpisy, zvláště pokud se
týká ochranných opatření.
• Poškozené přívodní kabely či přípojná zařízení
musí být vyměněny servisním střediskem nebo kva-
lifikovanou opravnou, aby se zabránilo nebezpečí.
• Opravy ostatních částí stroje provádí výrobce nebo
jím pověřený servis.
• Používejte pouze originální náhradní díly. Při použití
jiných náhradních dílů a jiného příslušenství může
dojít k úrazu uživatele. Za takto vzniklé škody vý-
robce neodpovídá.
Konstrukční vlastnosti, obrázek A1
1. Opěrný rám
2. Zpevňovací destička
3. Osa
4. Opěrný rám
5. Příčka opěrného rámu
6. Spojka pravého rámu
7. Spojka levého rámu
8. Podložka
9. Pojistný kroužek
10. Víčko
11. Ochranný kryt
12. Násypka
13. Obložení žlabu
Montáž
Kvůli zabalení pro přepravu není zahradní drtič plně
smontován.
Montážní nářadí
Dodávka obsahuje:
1 šestihranný klíč s nástrčnou hlavou 4mm / 6mm
Dodávka neobsahuje:
1 vidlicový klíč 10 mm
1 šroubovák
1 kladivo
Montáž opěrného rámu, osy, příčky opěrného
rámu, koleček a násypky, obrázek A a A1
Doporučujeme umístit hlavní část drtiče na podlahu
tak, jak je uvedeno na obrázku A. Schematický obrá-
zek A1 vám pomůže při montáži stroje.
• Namontujte opěrný rám (1) spojený zpevňovací des-
tičkou (2) na hlavní část drtiče pomocí dvou pojist-
ných, šestihranných, kloboučkových matic M6.
• Vložte osu (3) skrz namontovaný opěrný rám (1).
Vložte osu skrz opěrný rám (4) a poté opěrný rám
přimontujte na hlavní část drtiče.
• Na každý rám připevněte spojky (6+7) pomocí šes-
tihranné, kloboučkové matice. Poté do spojek vlož-
te příčky rámu (5) a matice dotáhněte. Pro každou
příčku rámu jsou potřeba dva oválné šrouby M 6 x
12.
• Přišroubujte již namontované příčky rámu (5) k hor-
ní i spodní straně opěrného rámu (1+4).
• Pro provedení montáže opěrného rámu je nutné
použít:
2 šestihranné, kloboučkové matice M 6
56 čeština
2 oválné šrouby M 6 x 12.
• Vložte na osu kolečka a připevněte je pomocí pod-
ložky a pojistného kroužku. Poté na konce osy
umístěte víčko a narazte ho na osu pomocí kladiva.
Nakonec postavte drtič na jeho opěrný rám.
Obrázek A2
Vložte násypku na přívodní žlab nebo na kryt žlabu a
přišroubujte ji pomocí:
• Dvou jednocestných šroubů do plechu 4,2 x 9,5 a
dvou podložek o průměru 5 mm na zadní straně dr-
tiče.
• Dvou zahloubených šroubů 4,2 x 25 a dvou podlo-
žek o průměru 5 mm na přední straně drtiče skrz
kryt.
Z bezpečnostních důvodů je násypka bezpečně při-
pevněna pomocí samo-pojistných šroubů. Tyto šrou-
by není možné znovu odšroubovat.
m Elektrické připojení stroje
Nainstalovaný elektromotor je připraven k provozu.
Připojení motoru do elektrické energie musí vyhovo-
vat příslušným normám VDE a DIN.
Brzda elektromotoru způsobuje, že se kotoučový disk
po vypnutí stroje téměř okamžitě zastaví.
Připojení, opravy a údržba elektrického systému mu-
sí být prováděny pouze kvalifikovaným elektrotechni-
kem.
Důležité informace
Dochází k poškození napájecích kabelů.
U elektrických napájecích kabelů často dochází k po-
škození izolace.
Možné příčiny poškození jsou následující:
• Skřípnutí napájecího kabelu v bodech, kde je veden
skrz mezery mezi okny nebo dveřmi.
• Zauzlování napájecího kabelu kvůli jeho nesprávné-
mu připojení nebo vedení.
• Naříznutí napájecího kabelu kvůli jeho přejetí.
• Poškození izolace napájecího kabelu kvůli jeho vy-
tržení ze zásuvky ve zdi.
• Vznik trhlin kvůli stáří izolace.
Takto poškozené elektrické napájecí kabely nelze
používat, protože poškození izolace činí tyto kabely
životu nebezpečnými!
Pravidelně kontrolujte, zda nejsou kabely pro připojení
elektrické energie poškozeny. Při provádění kontroly
se ujistěte, že je kabel odpojen z přívodu elektrické
energie.
Kabely pro připojení elektrické energie s utěsněnými
kontakty musí vyhovovat příslušným normám VDE a
DIN. Používejte pouze napájecí kabely se značkou H
07 RN nebo gumou opláštěné kabely. Značka typu ka-
belu na něm musí být vytisknuta.
Jednofázový motor
• Jednofázový motor se otáčí ve směru uvedeném na
obrázku C.
• Napájecí napětí musí splňovat specifikace uvedené
na štítku motoru.
• Prodlužovací kabely o délce do 25 metrů musí mít
průřez 1,5 mm
. Kabely o délce větší než 25 metrů
2
musí mít průřez nejméně 2,5 mm
• Přívod napájení musí být chráněn pomalou pojist-
kou 10A.
.
2
