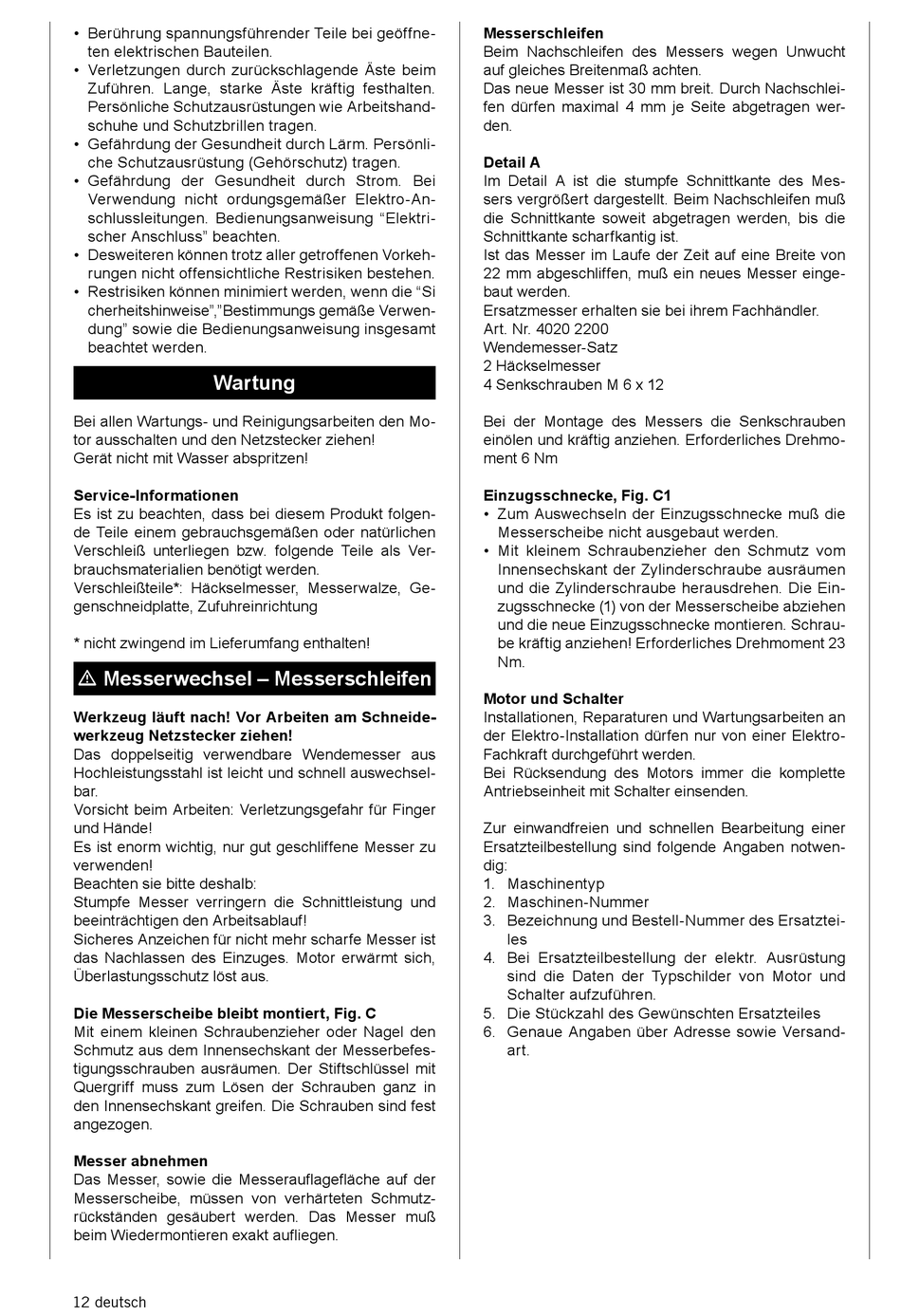

• Berührung spannungsführender Teile bei geöffne-
ten elektrischen Bauteilen.
• Verletzungen durch zurückschlagende Äste beim
Zuführen. Lange, starke Äste kräftig festhalten.
Persönliche Schutzausrüstungen wie Arbeitshand-
schuhe und Schutzbrillen tragen.
• Gefährdung der Gesundheit durch Lärm. Persönli-
che Schutzausrüstung (Gehörschutz) tragen.
• Gefährdung der Gesundheit durch Strom. Bei
Verwendung nicht ordungsgemäßer Elektro-An-
schlussleitungen. Bedienungsanweisung "Elektri-
scher Anschluss" beachten.
• Desweiteren können trotz aller getroffenen Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die "Si
cherheitshinweise","Bestimmungs gemäße Verwen-
dung" sowie die Bedienungsanweisung insgesamt
beachtet werden.

Wartung

Bei allen Wartungs- und Reinigungsarbeiten den Mo-
tor ausschalten und den Netzstecker ziehen!
Gerät nicht mit Wasser abspritzen!
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Häckselmesser, Messerwalze, Ge-
genschneidplatte, Zufuhreinrichtung
* nicht zwingend im Lieferumfang enthalten!
m Messerwechsel – Messerschleifen
Werkzeug läuft nach! Vor Arbeiten am Schneide-
werkzeug Netzstecker ziehen!
Das doppelseitig verwendbare Wendemesser aus
Hochleistungsstahl ist leicht und schnell auswechsel-
bar.
Vorsicht beim Arbeiten: Verletzungsgefahr für Finger
und Hände!
Es ist enorm wichtig, nur gut geschliffene Messer zu
verwenden!
Beachten sie bitte deshalb:
Stumpfe Messer verringern die Schnittleistung und
beeinträchtigen den Arbeitsablauf!
Sicheres Anzeichen für nicht mehr scharfe Messer ist
das Nachlassen des Einzuges. Motor erwärmt sich,
Überlastungsschutz löst aus.
Die Messerscheibe bleibt montiert, Fig. C
Mit einem kleinen Schraubenzieher oder Nagel den
Schmutz aus dem Innensechskant der Messerbefes-
tigungsschrauben ausräumen. Der Stiftschlüssel mit
Quergriff muss zum Lösen der Schrauben ganz in
den Innensechskant greifen. Die Schrauben sind fest
angezogen.
Messer abnehmen
Das Messer, sowie die Messerauflagefläche auf der
Messerscheibe, müssen von verhärteten Schmutz-
rückständen gesäubert werden. Das Messer muß
beim Wiedermontieren exakt aufliegen.
12 deutsch
Messerschleifen
Beim Nachschleifen des Messers wegen Unwucht
auf gleiches Breitenmaß achten.
Das neue Messer ist 30 mm breit. Durch Nachschlei-
fen dürfen maximal 4 mm je Seite abgetragen wer-
den.
Detail A
Im Detail A ist die stumpfe Schnittkante des Mes-
sers vergrößert dargestellt. Beim Nachschleifen muß
die Schnittkante soweit abgetragen werden, bis die
Schnittkante scharfkantig ist.
Ist das Messer im Laufe der Zeit auf eine Breite von
22 mm abgeschliffen, muß ein neues Messer einge-
baut werden.
Ersatzmesser erhalten sie bei ihrem Fachhändler.
Art. Nr. 4020 2200
Wendemesser-Satz
2 Häckselmesser
4 Senkschrauben M 6 x 12
Bei der Montage des Messers die Senkschrauben
einölen und kräftig anziehen. Erforderliches Drehmo-
ment 6 Nm
Einzugsschnecke, Fig. C1
• Zum Auswechseln der Einzugsschnecke muß die
Messerscheibe nicht ausgebaut werden.
• Mit kleinem Schraubenzieher den Schmutz vom
Innensechskant der Zylinderschraube ausräumen
und die Zylinderschraube herausdrehen. Die Ein-
zugsschnecke (1) von der Messerscheibe abziehen
und die neue Einzugsschnecke montieren. Schrau-
be kräftig anziehen! Erforderliches Drehmoment 23
Nm.
Motor und Schalter
Installationen, Reparaturen und Wartungsarbeiten an
der Elektro-Installation dürfen nur von einer Elektro-
Fachkraft durchgeführt werden.
Bei Rücksendung des Motors immer die komplette
Antriebseinheit mit Schalter einsenden.
Zur einwandfreien und schnellen Bearbeitung einer
Ersatzteilbestellung sind folgende Angaben notwen-
dig:
1. Maschinentyp
2. Maschinen-Nummer
3. Bezeichnung und Bestell-Nummer des Ersatztei-
les
4. Bei Ersatzteilbestellung der elektr. Ausrüstung
sind die Daten der Typschilder von Motor und
Schalter aufzuführen.
5. Die Stückzahl des Gewünschten Ersatzteiles
6. Genaue Angaben über Adresse sowie Versand-
art.
