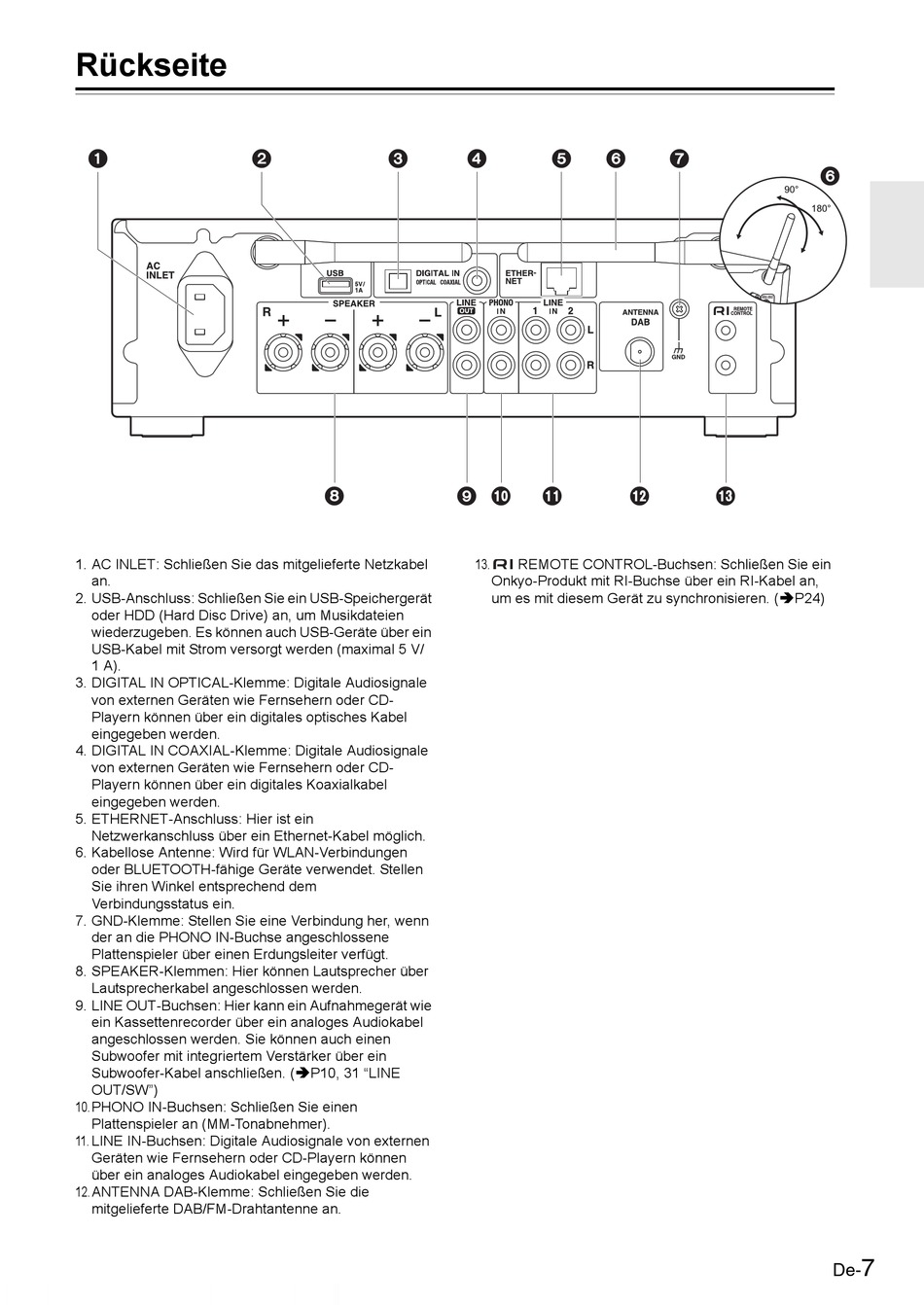

Rückseite
1. AC INLET: Schließen Sie das mitgelieferte Netzkabel
an.
2. USB-Anschluss: Schließen Sie ein USB-Speichergerät
oder HDD (Hard Disc Drive) an, um Musikdateien
wiederzugeben. Es können auch USB-Geräte über ein
USB-Kabel mit Strom versorgt werden (maximal 5 V/
1 A).
3. DIGITAL IN OPTICAL-Klemme: Digitale Audiosignale
von externen Geräten wie Fernsehern oder CD-
Playern können über ein digitales optisches Kabel
eingegeben werden.
4. DIGITAL IN COAXIAL-Klemme: Digitale Audiosignale
von externen Geräten wie Fernsehern oder CD-
Playern können über ein digitales Koaxialkabel
eingegeben werden.
5. ETHERNET-Anschluss: Hier ist ein
Netzwerkanschluss über ein Ethernet-Kabel möglich.
6. Kabellose Antenne: Wird für WLAN-Verbindungen
oder BLUETOOTH-fähige Geräte verwendet. Stellen
Sie ihren Winkel entsprechend dem
Verbindungsstatus ein.
7. GND-Klemme: Stellen Sie eine Verbindung her, wenn
der an die PHONO IN-Buchse angeschlossene
Plattenspieler über einen Erdungsleiter verfügt.
8. SPEAKER-Klemmen: Hier können Lautsprecher über
Lautsprecherkabel angeschlossen werden.
9. LINE OUT-Buchsen: Hier kann ein Aufnahmegerät wie
ein Kassettenrecorder über ein analoges Audiokabel
angeschlossen werden. Sie können auch einen
Subwoofer mit integriertem Verstärker über ein
Subwoofer-Kabel anschließen. (
OUT/SW")
10.PHONO IN-Buchsen: Schließen Sie einen
Plattenspieler an (MM-Tonabnehmer).
11. LINE IN-Buchsen: Digitale Audiosignale von externen
Geräten wie Fernsehern oder CD-Playern können
über ein analoges Audiokabel eingegeben werden.
12.ANTENNA DAB-Klemme: Schließen Sie die
mitgelieferte DAB/FM-Drahtantenne an.
P10, 31 "LINE
13.
REMOTE CONTROL-Buchsen: Schließen Sie ein
Onkyo-Produkt mit RI-Buchse über ein RI-Kabel an,
um es mit diesem Gerät zu synchronisieren. (
90°
180°
P24)
De-
7
