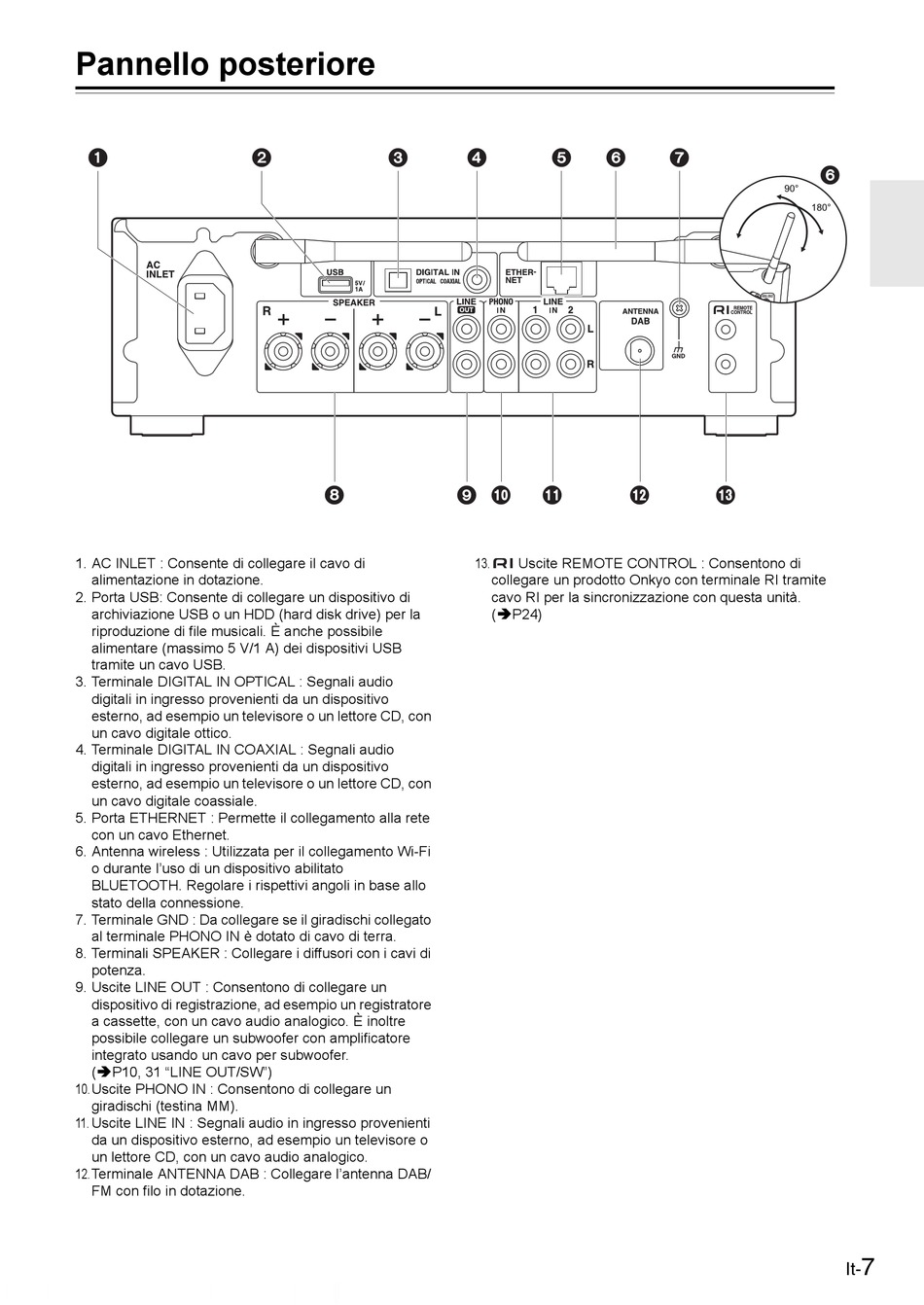

Pannello posteriore


1. AC INLET : Consente di collegare il cavo di
alimentazione in dotazione.
2. Porta USB: Consente di collegare un dispositivo di
archiviazione USB o un HDD (hard disk drive) per la
riproduzione di file musicali. È anche possibile
alimentare (massimo 5 V/1 A) dei dispositivi USB
tramite un cavo USB.
3. Terminale DIGITAL IN OPTICAL : Segnali audio
digitali in ingresso provenienti da un dispositivo
esterno, ad esempio un televisore o un lettore CD, con
un cavo digitale ottico.
4. Terminale DIGITAL IN COAXIAL : Segnali audio
digitali in ingresso provenienti da un dispositivo
esterno, ad esempio un televisore o un lettore CD, con
un cavo digitale coassiale.
5. Porta ETHERNET : Permette il collegamento alla rete
con un cavo Ethernet.
6. Antenna wireless : Utilizzata per il collegamento Wi-Fi
o durante l'uso di un dispositivo abilitato
BLUETOOTH. Regolare i rispettivi angoli in base allo
stato della connessione.
7. Terminale GND : Da collegare se il giradischi collegato
al terminale PHONO IN è dotato di cavo di terra.
8. Terminali SPEAKER : Collegare i diffusori con i cavi di
potenza.
9. Uscite LINE OUT : Consentono di collegare un
dispositivo di registrazione, ad esempio un registratore
a cassette, con un cavo audio analogico. È inoltre
possibile collegare un subwoofer con amplificatore
integrato usando un cavo per subwoofer.
( P10, 31 "LINE OUT/SW")
10.Uscite PHONO IN : Consentono di collegare un
giradischi (testina MM).
11. Uscite LINE IN : Segnali audio in ingresso provenienti
da un dispositivo esterno, ad esempio un televisore o
un lettore CD, con un cavo audio analogico.
12.Terminale ANTENNA DAB : Collegare l'antenna DAB/
FM con filo in dotazione.
 

  
   
13. Uscite REMOTE CONTROL : Consentono di
collegare un prodotto Onkyo con terminale RI tramite
cavo RI per la sincronizzazione con questa unità.
( P24)


90°
180°

