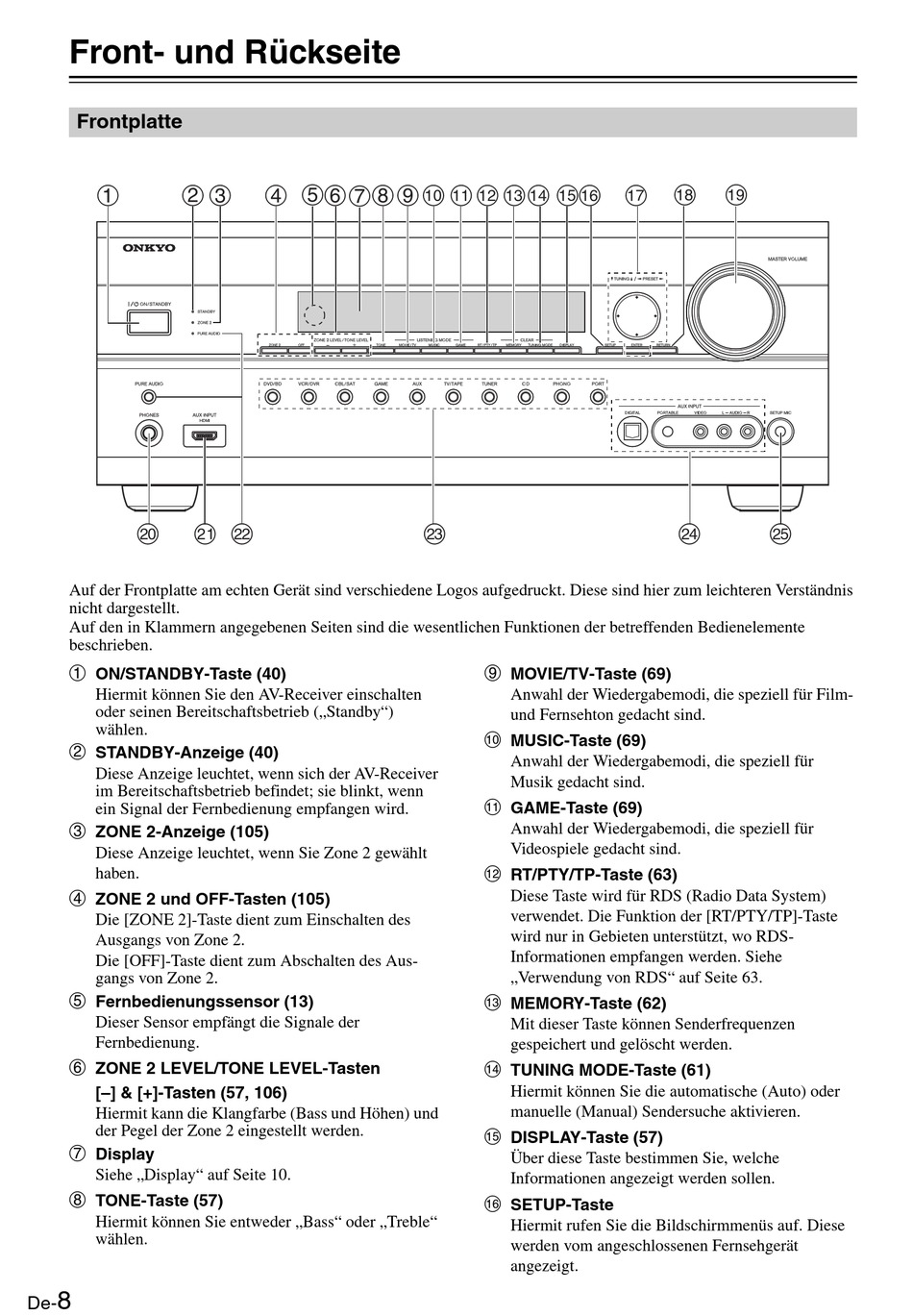

Front- und Rückseite

Frontplatte

a b c
t u
Auf der Frontplatte am echten Gerät sind verschiedene Logos aufgedruckt. Diese sind hier zum leichteren Verständnis
nicht dargestellt.
Auf den in Klammern angegebenen Seiten sind die wesentlichen Funktionen der betreffenden Bedienelemente
beschrieben.
a ON/STANDBY-Taste (40)
Hiermit können Sie den AV-Receiver einschalten
oder seinen Bereitschaftsbetrieb („Standby")
wählen.
b STANDBY-Anzeige (40)
Diese Anzeige leuchtet, wenn sich der AV-Receiver
im Bereitschaftsbetrieb befindet; sie blinkt, wenn
ein Signal der Fernbedienung empfangen wird.
c ZONE 2-Anzeige (105)
Diese Anzeige leuchtet, wenn Sie Zone 2 gewählt
haben.
d ZONE 2 und OFF-Tasten (105)
Die [ZONE 2]-Taste dient zum Einschalten des
Ausgangs von Zone 2.
Die [OFF]-Taste dient zum Abschalten des Aus-
gangs von Zone 2.
e Fernbedienungssensor (13)
Dieser Sensor empfängt die Signale der
Fernbedienung.
f ZONE 2 LEVEL/TONE LEVEL-Tasten
[–] & [+]-Tasten (57, 106)
Hiermit kann die Klangfarbe (Bass und Höhen) und
der Pegel der Zone 2 eingestellt werden.
g Display
Siehe „Display" auf Seite 10.
h TONE-Taste (57)
Hiermit können Sie entweder „Bass" oder „Treble"
wählen.
8
De-
d e f g h i j k l m n o p
v w
i MOVIE/TV-Taste (69)
Anwahl der Wiedergabemodi, die speziell für Film-
und Fernsehton gedacht sind.
j MUSIC-Taste (69)
Anwahl der Wiedergabemodi, die speziell für
Musik gedacht sind.
k GAME-Taste (69)
Anwahl der Wiedergabemodi, die speziell für
Videospiele gedacht sind.
l RT/PTY/TP-Taste (63)
Diese Taste wird für RDS (Radio Data System)
verwendet. Die Funktion der [RT/PTY/TP]-Taste
wird nur in Gebieten unterstützt, wo RDS-
Informationen empfangen werden. Siehe
„Verwendung von RDS" auf Seite 63.
m MEMORY-Taste (62)
Mit dieser Taste können Senderfrequenzen
gespeichert und gelöscht werden.
n TUNING MODE-Taste (61)
Hiermit können Sie die automatische (Auto) oder
manuelle (Manual) Sendersuche aktivieren.
o DISPLAY-Taste (57)
Über diese Taste bestimmen Sie, welche
Informationen angezeigt werden sollen.
p SETUP-Taste
Hiermit rufen Sie die Bildschirmmenüs auf. Diese
werden vom angeschlossenen Fernsehgerät
angezeigt.
r s
q
x y
