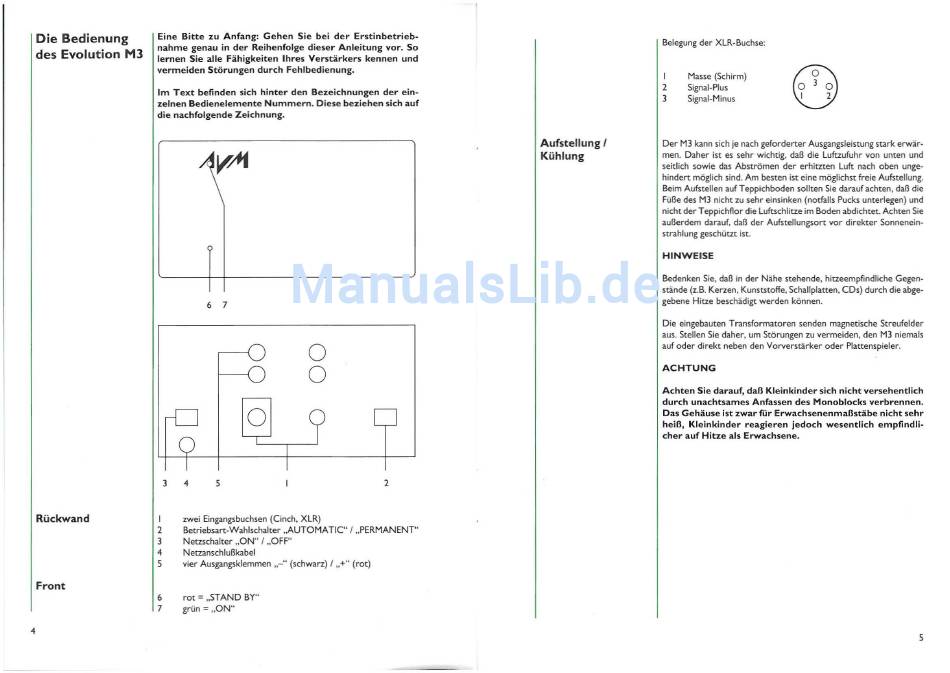

Die Bedienung
des Evolution M3
Eine Bitte zu Anfang: Gehen Sie bei der Erstinbetrieb-
"ahme genau in der Reihenfolge dieser Anleitung vor. So
lernen Sie alle Fähigkeiten Ihres Verstärkers kennen und
vermeiden Stöl"ungen durch Fehlbedienung.
Im Text befinden sich hinte,. den Bezeichnungen der ein-
zelnen Bedienelemente Nummern. Diese beziehen sich auf
die nachfolgende Zeichnung.
Belegung der XLR-Buchse:
I
Masse (Schirm)
2
Signal-Plus
3
Signal-Minus
(f;)
'ZY
6
7
o
o
o
Aufstellung I
Kühlung
Der M3 kann sich je nach geforderter Ausgangsleistung stark erwär·
men. Daher ist es sehr wichtig, daß die Luftzufuhr von unten und
seitlich sowie das Abströmen der erhitzten Luft nach oben unge·
hindert möglich sind. Am besten ist eine möglichst freie Aufstellung.
Beim Aufstellen auf Teppichboden sollten Sie darauf achten, daß die
Füße des M3 nicht zu sehr einsinken (notfalls Pucks unterlegen) und
nicht der Teppichflor die Luftschlitze im Boden abdichtet. Achten Sie
außerdem darauf, daß der Aufstellungsort vor direkter Sonnenein-
strahlung geschützt ist.
HINWEISE
Bedenken Sie, daß in der Nähe stehende, hitzeempfindliche Gegen-
stände (z.B. Kerzen, Kunststoffe. Schallplatten. CDs) durch die abge·
gebene Hitze beschädigt werden können.
Die eingebauten Transformatoren senden magnetische Streufelder
aus. Stellen Sie daher, um Störungen zu vermeiden, den M3 niemals
auf oder direkt neben den Vorverstärker oder Plattenspieler.
ACHTUNG
Achten Sie darauf, daß Kleinkinder sich nicht versehentlich
durch unachtsames Anfassen des Monoblocks verbrennen.
Das Gehäuse ist zwar für Erwachsenenmaßstäbe nicht sehr
heiß, Kleinkinder reagieren jedoch wesentlich empfindli-
cher auf Hitze als Erwachsene.
J
4
5
2
4
Rückwand
Front
I
2
J
4
5
6
7
zwei Eingangsbuchsen (Cinch, XLR)
Betriebsart-Wahlschalter ,AUTOMATie" I "PERMANENT'
Netzschalter "ON" I "OFF"
Neuanschlußkabel
vier Ausgangsklemmen ,,-" (schwarz) I .. +" (rot)
rot:; "STAND BY"
grün = ..ON"
5
