Inhaltszusammenfassung für AVM OVATION MA 6.3

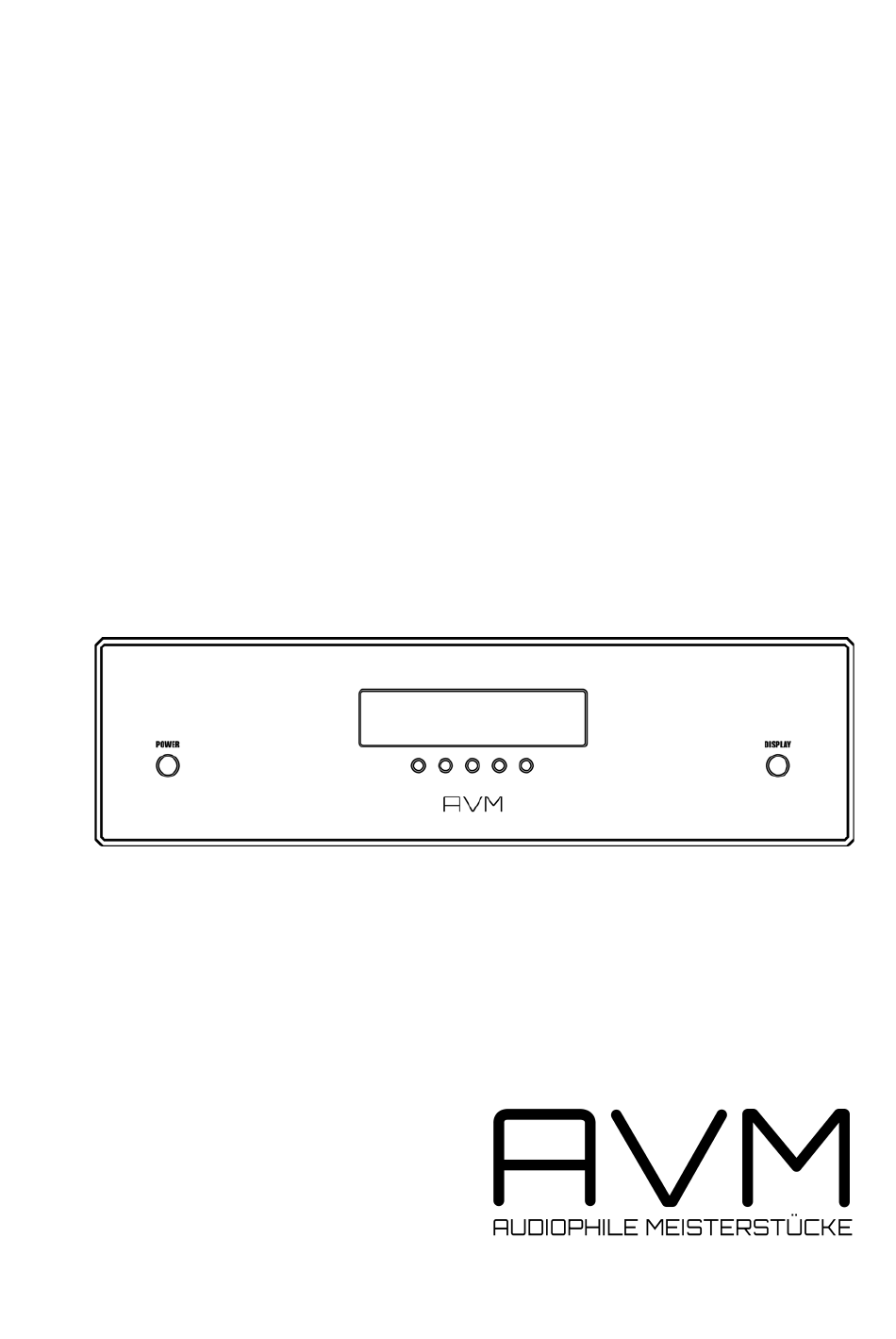

- Seite 1 Bedienungsanleitung OVATION MA 6.3 OVATION SA 6.3...
-
Seite 2: Konformitätserklärung

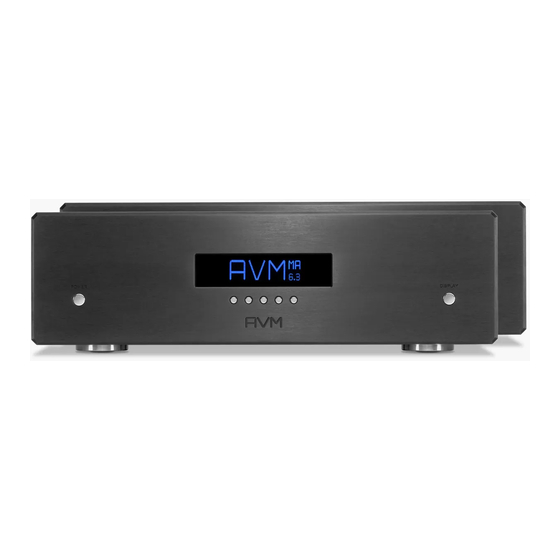

Herzlich willkommen! Wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit der OVATION MA 6.3 oder SA 6.3 haben Sie eine klanglich hervorragende und vielseitig einsetzbare High-End-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihrer OVATION Mono- oder Stereo-Endstufe auf umfassende Weise... -
Seite 3: Inhaltsverzeichnis
Inbetriebnahme Lieferumfang Bedienelemente und Anschlüsse 1.2.1 Front 1.2.2 Rückseiten 1.2.3 Belegung XLR-Anschluss und Schalteingang Aufstellung und Kühlung Netzanschluss Anschluss der Vorstufe Anschluss einer Schaltspannung Anschluss der Lautsprecher Verpackungshinweis Bedienung und Menüsystem Gerät ein- / ausschalten Display-Taste Menüsystem 2.3.1 Helligkeits-Menü (Set display brightness) 2.3.2 Anzeige-Menü (Set display mode) 2.3.3 Betriebsart-Menü (Set operating mode) 2.3.4 Lautsprecherimpedanz (Define load impedance) Reset (Werkseinstellungen) Anhang Pflege des Gehäuses Wenn einmal etwas nicht funktioniert Garantiebestimmungen Technische Daten MA 6.3 Technische Daten SA 6.3... -
Seite 4: Inbetriebnahme
Von einem entsprechenden Vorverstärker aus lässt sich die MA / SA 6.3 zudem automatisch ein- und ausschalten und regelt die Anzeigehelligkeit zusammen mit der Vorstufe, ohne dass ein separates Steuerkabel notwendig ist. Hierzu eignen sich beispielsweise alle aktuellen AVM-Modelle der SD- und PA-Serie (siehe Abschnitt 2.3.3). -
Seite 5: Rückseiten
1.2.2 Rückseiten Rückseite MA 6.3 Rückseite SA 6.3 Lautsprecheranschluss 10 Schalteingang (TRIGGER IN) Analogeingang Symmetrisch (XLR) 11 Phase-LED Analogeingang Unsymmetrisch 12 Kaltgeräteanschluss (Cinch/RCA) 13 Netzschalter Konfigurationsschnittstelle (Firmware- Updates) 1.2.3 Belegung XLR-Anschluss und Schalteingang XLR-Eingang (7) 3,5 mm Schalteingang (10) POS (+) NEG (-) -
Seite 6: Aufstellung Und Kühlung
Netzschalter an der Rückseite des Geräts auf ON (13). Schalten Sie das Gerät durch Drücken der Einschalttaste (1) ein. Während das AVM-Logo im Display (4) erscheint, führt die Elektronik einen Selbsttest durch und schaltet nach einigen Sekunden in den Betriebszustand. -
Seite 7: Anschluss Einer Schaltspannung
Damit lässt sich die MA / SA 6.3 komfortabel ferneinschalten, sobald die Vorstufe eingeschaltet wird. Details zur Belegung der Buchse des Schalteingangs finden Sie in Abschnitt 1.2.3. Sollten Sie ein PA- oder SD-Modell von AVM als Vorstufe verwenden, ist kein separater Triggeranschluss notwendig, da diese Modelle das Einschaltsignal direkt über das NF-Kabel übermitteln. -
Seite 8: Bedienung Und Menüsystem
Stellt die Helligkeit der Display-Anzeige (4) von 25% (dunkel) über 50%, 75% bis 100% (sehr hell) ein. Die Option from remote signal übernimmt die Helligkeitseinstellung eines verbundenen Quellgeräts von AVM (z.B. Modelle der PA- und SD-Serie). 2.3.2 Anzeige-Menü (Set display mode) bargraph &... -
Seite 9: Betriebsart-Menü (Set Operating Mode)
Standby-Betrieb (siehe auch Abschnitt 1.6) • remote: Sollten Sie ein AVM-Modell der PA- oder SD-Serie verwenden, stellen Sie den Betriebsart- Wahlschalter auf remote. Die MA / SA 6.3 schaltet sich somit automatisch ein, sobald die entsprechende PA- oder SD-Komponente mit Vorstufenfunktion eingeschaltet wird. Gleiches gilt für den Ausschaltvorgang. -
Seite 10: Anhang
3 Anhang 3.1 Pflege des Gehäuses Die Oberfläche des Gehäuses ist weitgehend kratzfest und kann mit einer milden Seifenlauge oder einem Glasreiniger und einem weichen Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Innere des Gehäuses gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 11: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: www.avm.audio. -
Seite 12: Technische Daten Ma 6
3.4 Technische Daten MA 6.3 Verstärker Eingangsimpedanz Cinch / XLR 6,8 / 14 kΩ Störabstand 101 dB(A) Frequenzgang < 5 Hz - > 50 kHz Klirrfaktor (25 W/4 Ohm) < 0,1% Dämpfungsfaktor > 400 Leistung 1000 Watt (4 Ω) / 680 Watt (8 Ω) Allgemeines Versorgung 120/230V / 50/60Hz...
