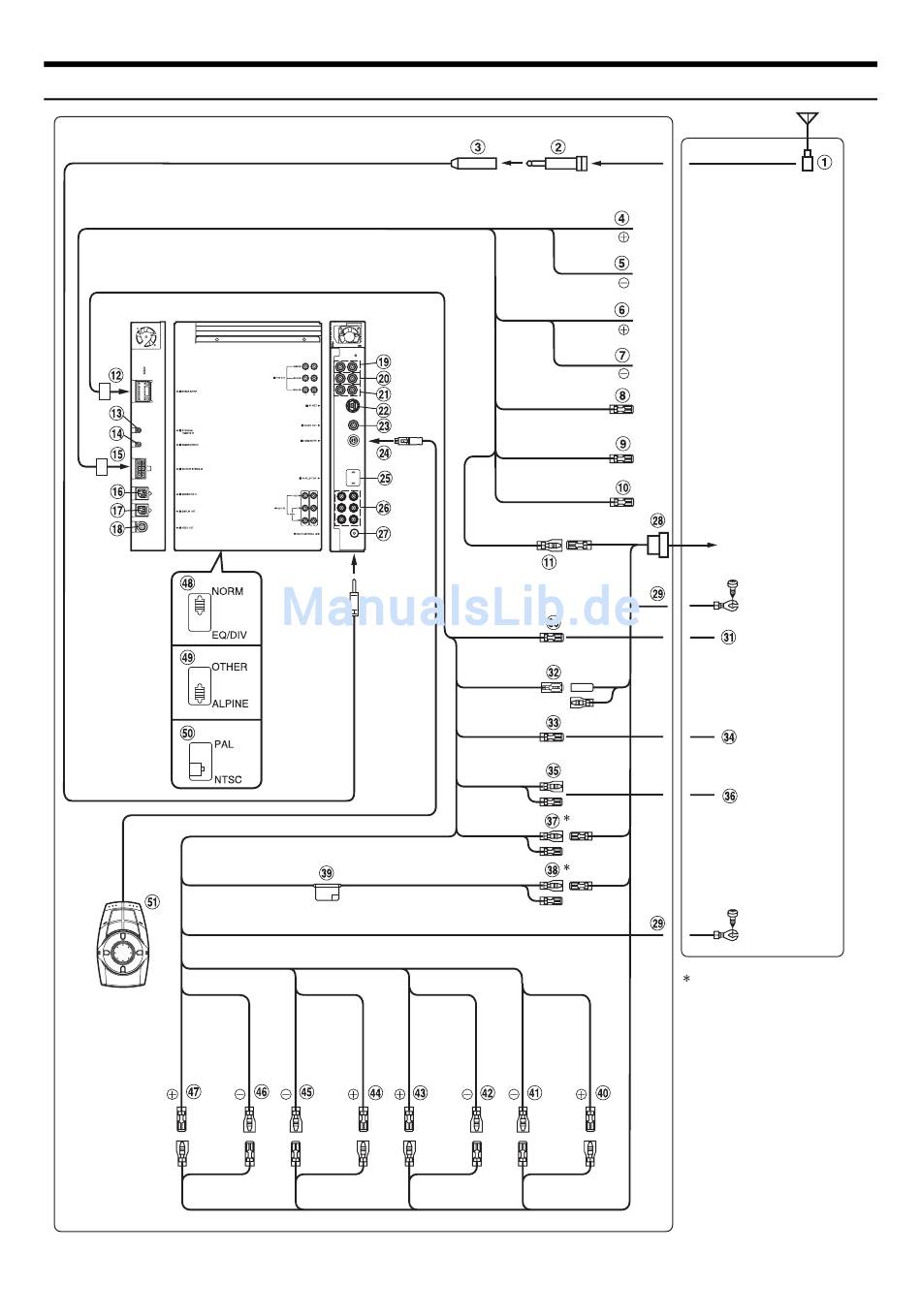

Anschlüsse (VPA-B222R Verkabelungsplan)
VPA-B222R
LINKER
FRONTLAUT
SPRECHER
(Weiß)
F-Lch
• Den System-Schalter nur dann auf „NORM" stellen, wenn nur ein Wechsler (und kein Ai-NET-kompatibler Equalizer) angeschlossen ist.
52
-DE
LINKER RECHTER
HECKLAUT- HECKLAUT-
SPRECHER SPRECHER
(Weiß/ (Grün/ (Grün)
(Violett)
Schwarz) Schwarz)
R-Lch R-Rch
LAUTSPRECHEREINGANG (Grau)
RECHTS
(Grau/
VORNE
Rot)
LAUTSPRECHEREINGANG
(Weiß)
LINKS
(Weiß/
VORNE
Rot)
FERNBEDIENUNG
AUSGANG (AUX1)
(Weiß/Braun)
FERNBEDIENUNG
AUSGANG (AUX2)
(Weiß/Braun)
FÜHRUNG
STEUERUNG
(Weiß/Grün)
BELEUCHTUNG
ILLM
(Orange)
(Orange)
FERNEINS
CHALTUNG
(Blau/Weiß)
MOTORANTENNE
P.ANT
(Blau)
TONUNTERBREC-
(Blau)
HUNGSEINGANG
(Rosa/Schwarz)
HAND-
BREMSE
(Gelb/Blau)
ACC
ACC
(Rot)
(Rot)
BATTERIE
BATTERIE
(Gelb) (Gelb)
MASSE
(Schwarz)
RECHTER
FRONTLAUT-
SPRECHER
(Violett/ (Grau)
(Grau/
Schwarz)
Schwarz)
F-Rch
Antenne
An das Lautsprecher-
Ausgangskabel des
Fahrzeugs
An das Lautsprecher-
Ausgangskabel des
Fahrzeugs
An das Lautsprecher-
Ausgangskabel des
Fahrzeugs
An das Lautsprecher-
Ausgangskabel des
Fahrzeugs
An das Fernbedienungs-
Eingangskabel
An das Fernbedienungs-
Eingangskabel
An das Führungs-
Steuerkabel des externen
Klangprozessors
An das
Armaturenbrett-
Beleuchtungskabel
Hinweis:
Sicherstellen, dass die Kabel
nach Ermitteln der ISO-
Steckverbinderklammen für
Batterie und Zündung (ACC)
vorschriftsmäßig
angeschlossen werden.
