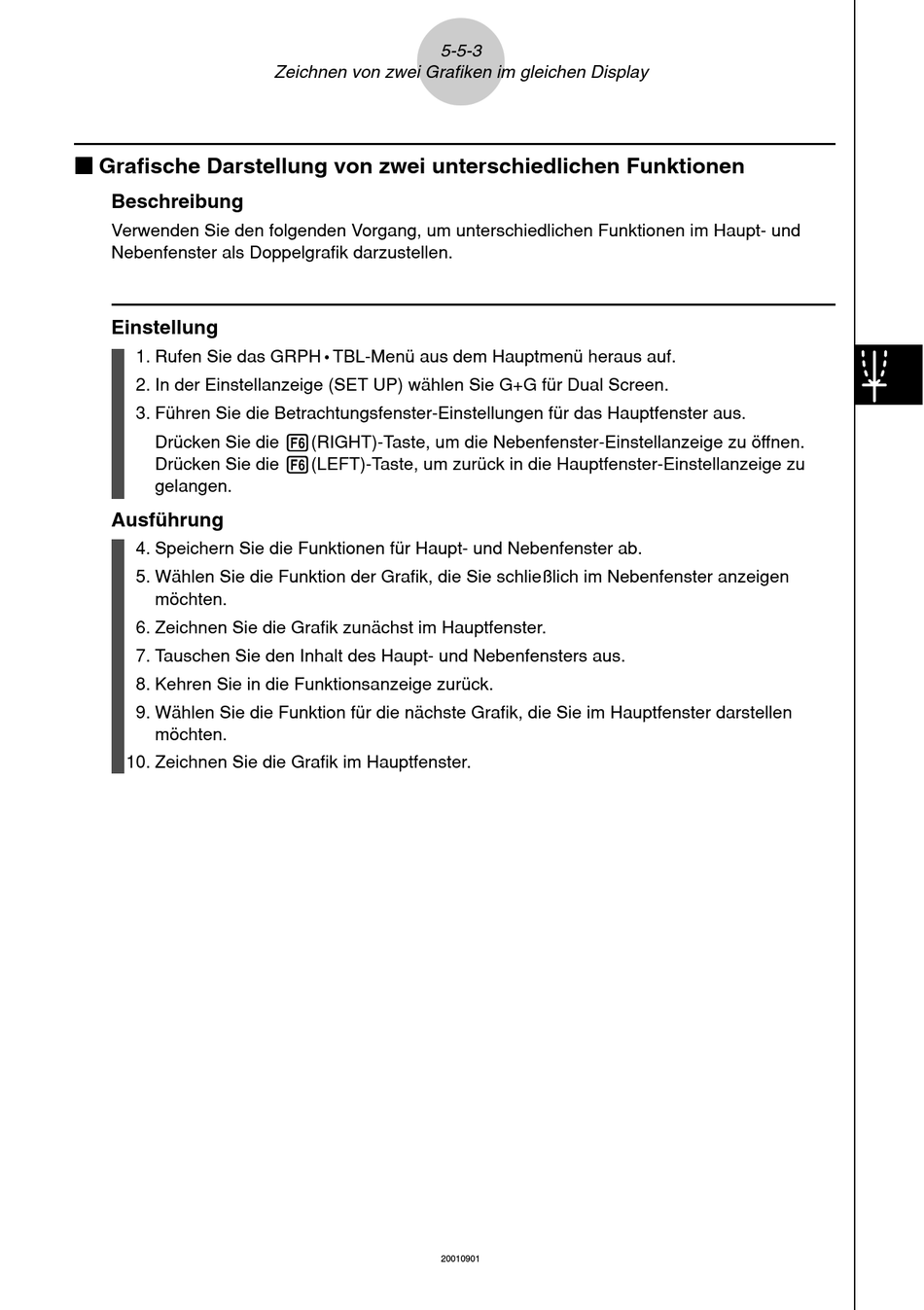

k k k k k Grafische Darstellung von zwei unterschiedlichen Funktionen
Beschreibung
Verwenden Sie den folgenden Vorgang, um unterschiedlichen Funktionen im Haupt- und
Nebenfenster als Doppelgrafik darzustellen.
Einstellung
1. Rufen Sie das GRPH
2. In der Einstellanzeige (SET UP) wählen Sie G+G für Dual Screen.
3. Führen Sie die Betrachtungsfenster-Einstellungen für das Hauptfenster aus.
Drücken Sie die 6(RIGHT)-Taste, um die Nebenfenster-Einstellanzeige zu öffnen.
Drücken Sie die 6(LEFT)-Taste, um zurück in die Hauptfenster-Einstellanzeige zu
gelangen.
Ausführung
4. Speichern Sie die Funktionen für Haupt- und Nebenfenster ab.
5. Wählen Sie die Funktion der Grafik, die Sie schließlich im Nebenfenster anzeigen
möchten.
6. Zeichnen Sie die Grafik zunächst im Hauptfenster.
7. Tauschen Sie den Inhalt des Haupt- und Nebenfensters aus.
8. Kehren Sie in die Funktionsanzeige zurück.
9. Wählen Sie die Funktion für die nächste Grafik, die Sie im Hauptfenster darstellen
möchten.
10. Zeichnen Sie die Grafik im Hauptfenster.
5-5-3
Zeichnen von zwei Grafiken im gleichen Display
TBL-Menü aus dem Hauptmenü heraus auf.
•
20010901
