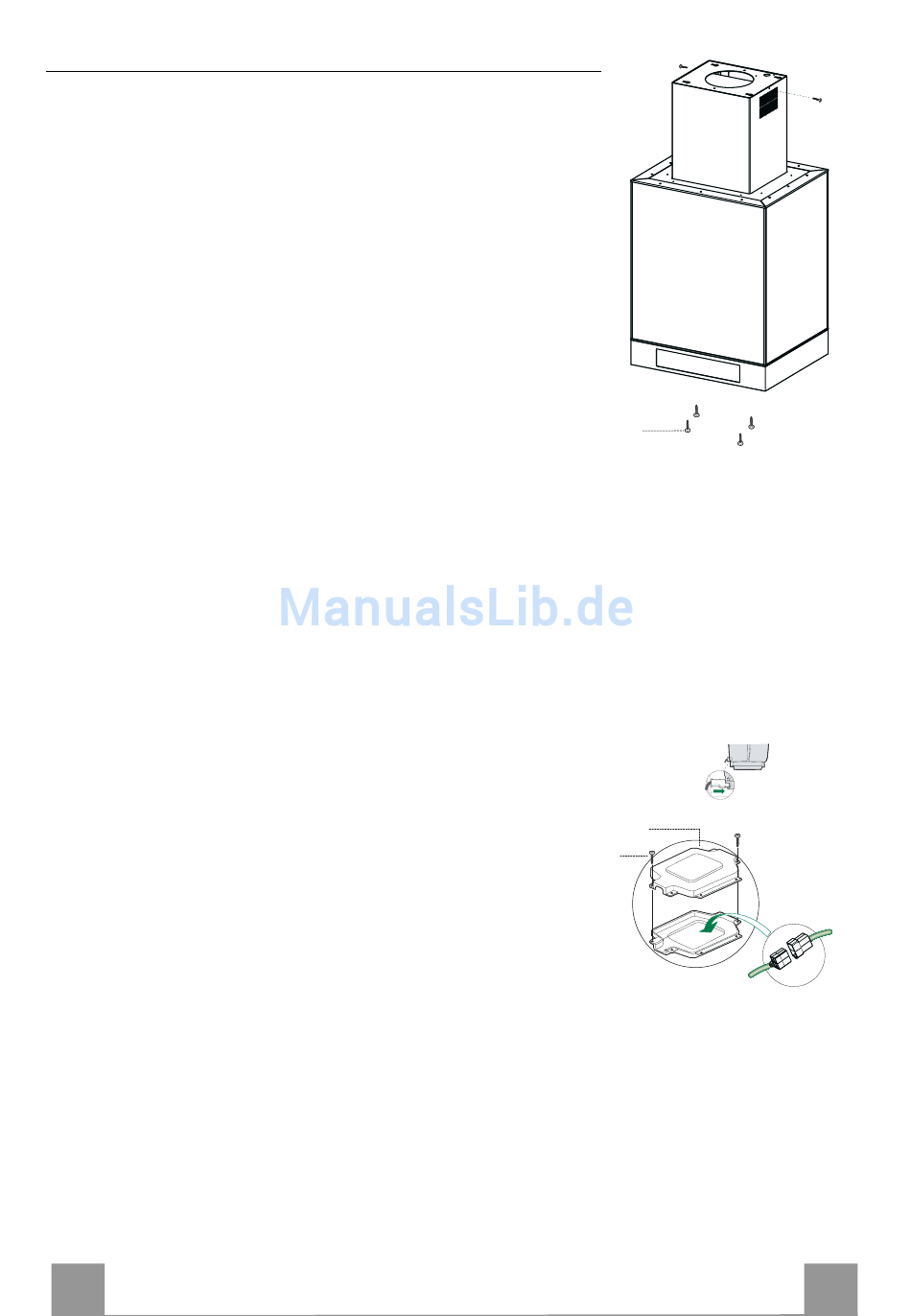

Montaggio Camino e Fissaggio Corpo Cappa
• Inserire il Camino superiore con le asole verso l'alto in caso di
installazione della cappa in versione filtrante, viceversa con le
asole verso il basso in caso di installazione in versione aspiran-
te e fissarlo nella parte superiore all'Attacco Camino Superiore
con le Viti 12c (2,9 x 9,5) in dotazione.

Versione filtrante

• Assicurarsi che il Raccordo Uscita Aria 15 sia in corrisponden-
za della Grigliatura del Camino.
• Se così non fosse, rimuovere il camino e aggiustare la posizio-
ne del Raccordo Uscita Aria 15; rimontare quindi i particolari
come prima descritto.
Prima di fissare il Corpo Cappa al Traliccio:
• Aprire il pannello aspirante tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere
l'apposita leva del perno di fissaggio.
• Togliere i Filtri antigrasso dal Corpo Cappa.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Fissare quindi dal sotto, con 4 viti 12f in dotazione, il Corpo
Cappa al Traliccio predisposto.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che
il connettore del Cavo di alimentazione sia correttamente inse-
rito nella presa dell'Aspiratore
• Effettuare i collegamenti dei Connettori.
• Dall'interno, aprire il coperchio della Scatola connessione elet-
trica Neon 24 svitando le Viti.
• Collegare il Connettore rimasto libero a quello già presente
nella Scatola connessione Neon, richiudere il coperchio e mon-
tare la Scatola nel posto predisposto.
• Per la Versione Filtrante montare il Filtro Antiodore al Carbo-
ne attivo.
• Rimontare i Filtri Antigrasso e il Pannello Aspirante.
IT
12f
24
12e
12c
Neon
9 9
