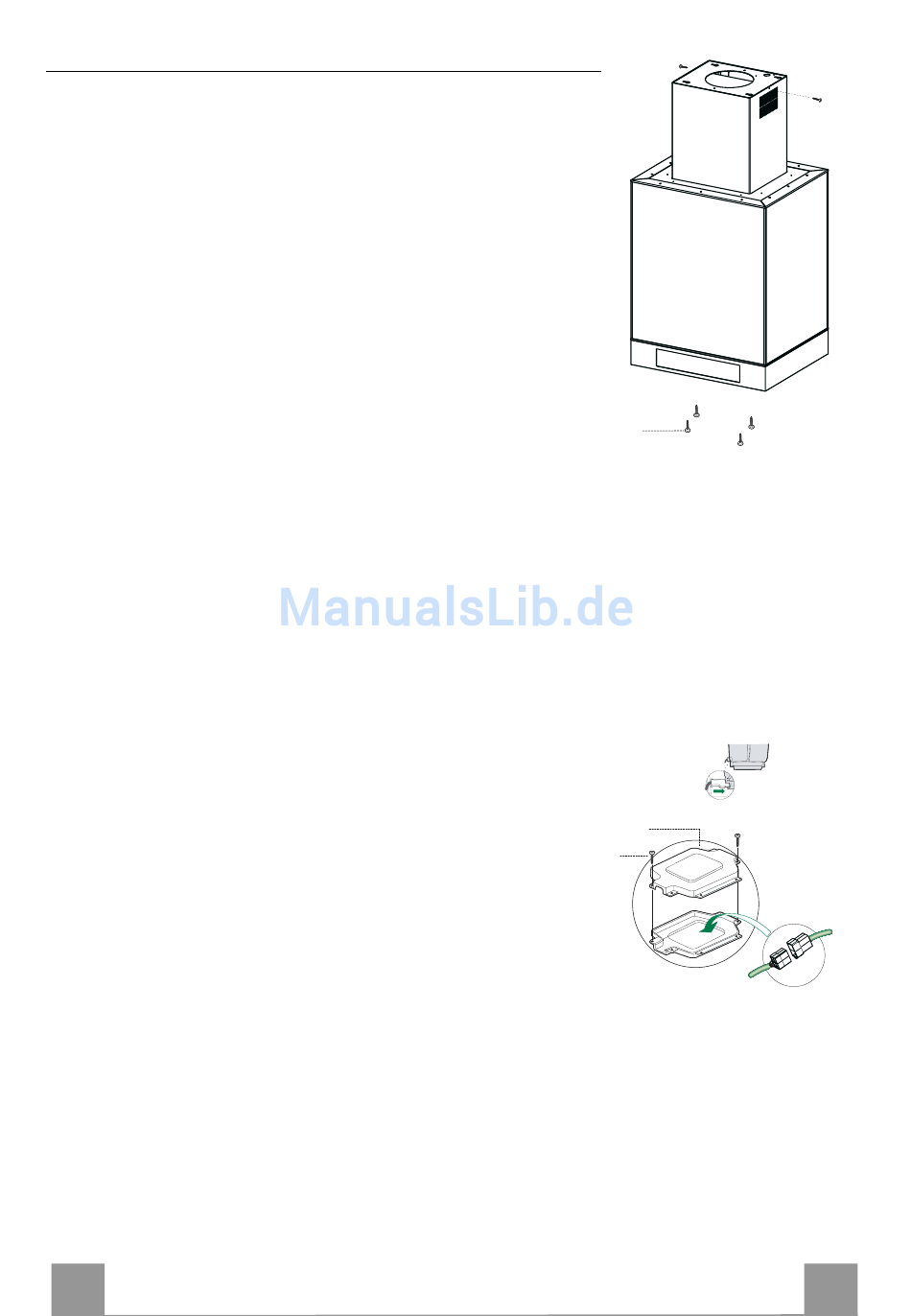

Montage du conduit et fixation du corps de la hotte
• Introduire le conduit supérieur avec les fentes vers le haut en
cas d'installation de la hotte en version filtrante ou avec les
fentes vers le bas en cas d'installation en version aspirante et le
fixer dans la partie supérieure au raccord du conduit supérieur
avec les vis 12c (2,9 x 9,5) fournies.
Version filtrante
• S'assurer que le raccord d'évacuation de l'air 15 coïncide avec
la grille de la conduite de fumées ;
• si ce n'est pas le cas, enlever le conduit et ajuster la position du
raccord d'évacuation de l'air 15 puis remonter les pièces
comme décrit précédemment.
Avant de fixer le corps de la hotte au treillis :
• ouvrir le panneau aspirant en le tirant ;
• dégager le panneau du corps de la hotte en faisant coulisser le
levier de l'axe de fixation ;
• retirer les filtres à graisses du corps de la hotte ;
• retirer les éventuels filtres anti-odeur au charbon actif ;
• enfin, fixer par dessous, avec les 4 vis 12f fournies, le corps de
la hotte au treillis prévu.
BRANCHEMENTS ÉLECTRIQUES
• Raccorder la hotte au secteur en interposant un interrupteur
bipolaire avec ouverture des contacts d'au moins 3 mm ;
• ouvrir le panneau aspirant et les filtres à graisses et s'assurer
que le connecteur du câble électrique est correctement branché
dans la prise de l'aspirateur ;
• exécuter les branchements des connecteurs ;
• de l'intérieur, ouvrir le couvercle du boîtier de connexion
électrique Neon 24 en dévissant les vis ;
• brancher le connecteur libre à celui qui est déjà présent dans le
boîtier de connexion Neon, refermer le couvercle et monter le
boîtier à l'endroit prévu ;
• pour la version filtrante, monter le filtre au charbon actif contre
les odeurs ;
• remonter les filtres à graisses et le panneau aspirant.
FR
12f
24
12e
12c
Neon
3
35
5
